赛车改装碳纤维消声器排气尾段设计

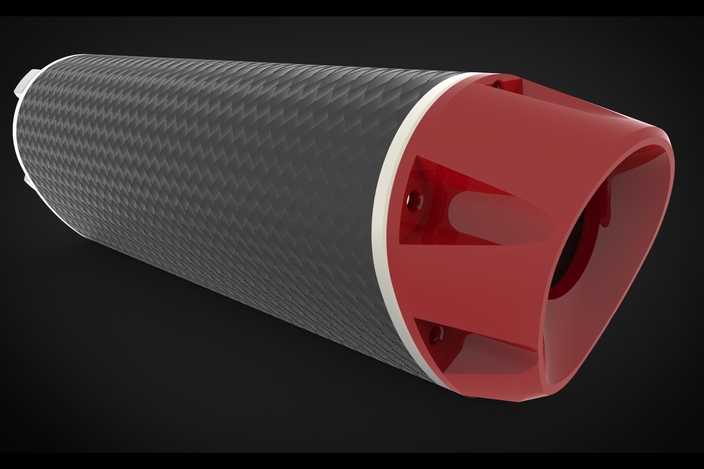

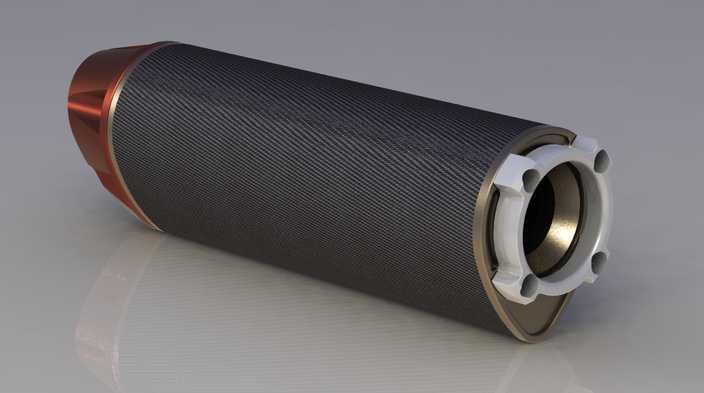

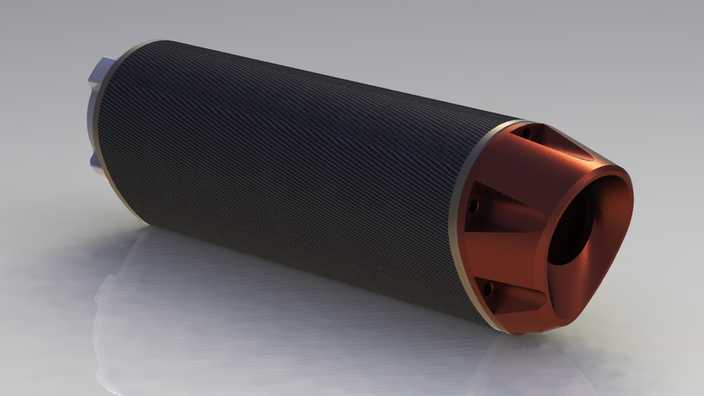

本作品为适配忍者250、CBR系列车型的改装款消声器排气尾段三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循改装排气的实际装配尺寸逻辑，对消声器的筒体、端盖、内部导流结构、安装接口都做了1:1的尺寸还原，确保模型可直接用于后续的结构验证与改装适配参考。模型渲染阶段采用Keyshot完成材质与光影表现，筒体部分还原了斜纹碳纤维编织材质的纹理细节，通过调整材质的粗糙度、各向异性参数，真实呈现碳纤维材质特有的半哑光编织质感与光线折射效果；出气端端盖采用耐高温红色磨砂塑料材质，还原改装件常用的高温尼龙材质视觉特征，端盖与筒体衔接处的白色装饰环做了亮面镀铬质感处理，通过光影层次区分不同部件的材质边界，提升整体渲染的真实感。结构设计上，该消声器采用直通式导流芯结构，端盖处设计了多道导流缺口，既可以优化排气气流的导出路径，降低排气背压提升动力输出表现，也能形成改装排气特有的声浪效果；筒体内部预留了消音棉填充腔的结构空间，安装接口处做了标准化的卡箍定位槽设计，可直接适配对应车型的原厂排气中段，无需额外修改安装位。设计思路围绕轻量化改装需求展开，碳纤维筒体相比原厂金属筒体可大幅降低尾段重量，红色端盖的运动化造型也符合赛车改装的视觉风格，建模过程中对所有圆角、拔模角度都做了工艺合理性校验，确保模型对应的实体零件可通过碳纤维卷管、注塑端盖的工艺实现量产，所有装配面都做了公差预留设计，避免实际装配中出现干涉问题，模型的结构拆分完全遵循实际产品的装配逻辑，可直接导出工程图用于零件加工参考。
