亚飞军用喷气式运输机三维数模设计

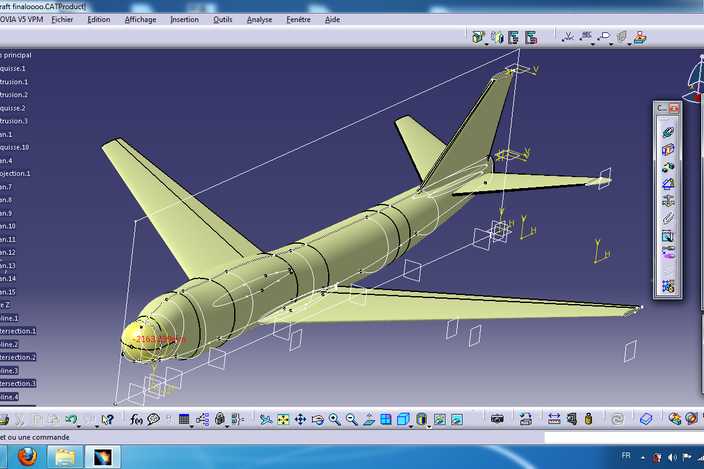

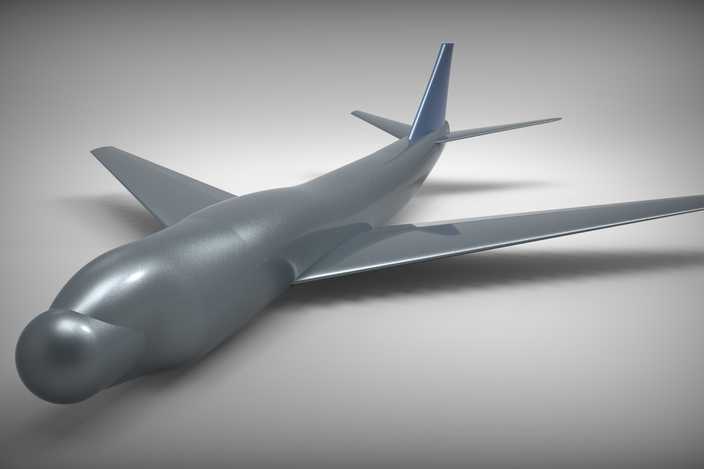

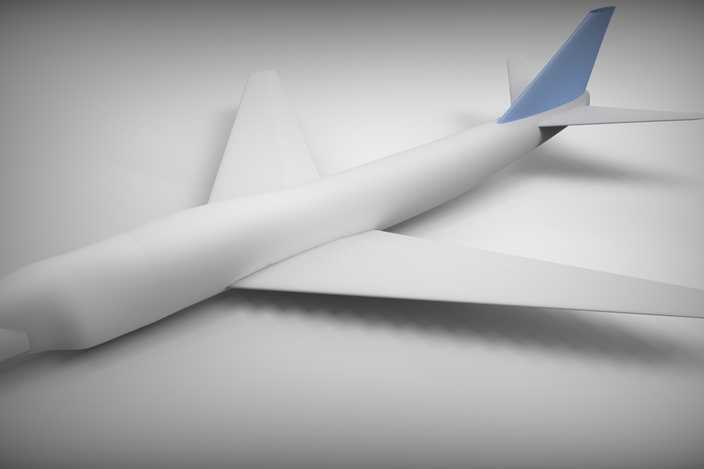

本模型为军用喷气式运输机的三维参数化数模，整体建模过程遵循航空产品正向设计逻辑，首先在三维建模环境中完成机身主体的曲面搭建，通过多截面曲面命令绘制不同站位的机身剖面轮廓，以引导线串联各剖面生成顺滑的机身蒙皮曲面，重点优化机头雷达罩区域的曲面曲率过渡，保证气动外形的连续性，避免出现曲面褶皱、曲率突变的问题。机翼部分采用翼型数据导入的方式完成基准翼型绘制，通过沿翼展方向的翼型扭转、后掠角参数调整生成机翼主体曲面，同步完成襟翼、副翼等操纵面的结构分割，明确各活动面的分界位置，还原机翼的增升装置布局。尾翼部分包含垂直尾翼与水平尾翼，同样采用翼型放样的方式完成建模，匹配机身尾部的安装角度，保证尾翼与机身的衔接曲面顺滑无突兀转折。建模过程中同步搭建了全机的结构基准，包含机身对称基准面、机翼安装基准面、各系统站位基准面，所有结构特征均以基准为参照完成参数化约束，方便后续调整机型尺寸、修改气动布局参数。模型完成主体曲面建模后，对机身的分段结构进行了初步划分，包含机头段、前机身、中机身、后机身、尾段的分界标识，同步预留了发动机吊挂、起落架舱的安装位置接口，机身表面的蒙皮铆接位置以特征线的形式做了示意，还原真实运输机的蒙皮分块逻辑。整体模型以曲面建模为核心，兼顾了气动外形的准确性与结构布局的合理性，可用于航空科普教学、飞行器布局方案演示、三维场景搭建等场景，模型的特征树结构清晰，各部件分组明确，便于后续进行结构深化设计、气动仿真分析前处理、渲染材质附加等操作，能够直观展示喷气式军用运输机的整体布局特征与外形设计要点。
