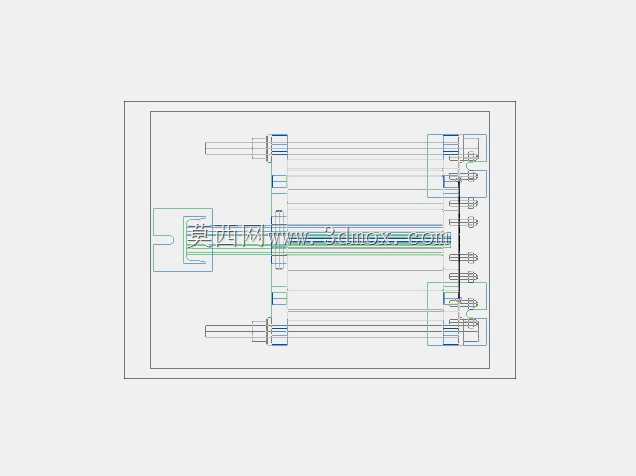

阿尔索皮热电用板式换热设备结构设计

这款板式换热设备主要面向热电联产场景的热能传递需求设计，可应用在热电厂的循环水余热回收、采暖供水换热、工艺介质温度调控等核心环节，也可适配区域集中供热站、工业制程冷却系统的换热需求，能够在两种或多种存在温差的流体之间实现高效热量传递，避免不同介质直接接触引发的污染或参数干扰，在保障换热效率的同时降低管路系统的压力损耗。设备采用板式叠压的核心结构思路，摒弃传统管壳式换热器的大容积壳体设计，将多片带有精密冲压波纹的金属换热板片按照固定间隔叠装，板片之间通过密封胶条形成独立的流体流道，冷热两种介质分别在相邻的流道内逆向流动，借助板片的金属薄壁完成热量交换，板片表面的波纹结构能够在低流速下让流体形成湍流状态，大幅提升换热系数，同等换热功率下设备占地面积仅为管壳式换热器的三分之一左右，便于在空间紧凑的热电厂房内布置安装。从结构设计来看，设备两侧设置了对称的介质进出接口，接口位置匹配工业管路的标准法兰安装尺寸，可直接对接厂区现有工艺管线，无需额外定制转接构件；板片叠组的两端设置了厚重的压紧端板，通过贯穿的拉紧螺栓将整组板片均匀压紧，可根据实际换热功率需求灵活增减板片数量，调整设备的总换热面积，适配不同季节、不同工况下的换热负荷变化；板片上的定位孔与导杆配合，能够保证叠装过程中每一片板片的位置精度，避免运行过程中出现流道错位、介质串漏的问题。设备的安装边界预留了充足的操作空间，端板外侧的螺栓操作区域无需额外拆除周边管线即可完成板片拆解、清洗与密封件更换，适配热电厂水质波动大、需要定期清理板片结垢的运维需求；设备整体采用卧式布置结构，重心较低，安装时仅需做简单的混凝土基础找平即可固定，无需额外搭建承重支架，能够降低现场安装的施工成本。在功能特性上，这款换热设备的板片流道设计充分考虑了热电场景的介质特性，可耐受一定范围内的温度与压力波动，流道内无流动死区，不易积存杂质，能够长期保持稳定的换热效率，在热电企业的余热回收场景中，可将循环冷却水中的低品位热量传递至采暖水回路，减少供热锅炉的燃料消耗，帮助企业降低生产运行的能耗成本，同时减少废热排放带来的环境影响。
