马诺尔MA-40/1卧式离心泵成套结构设计

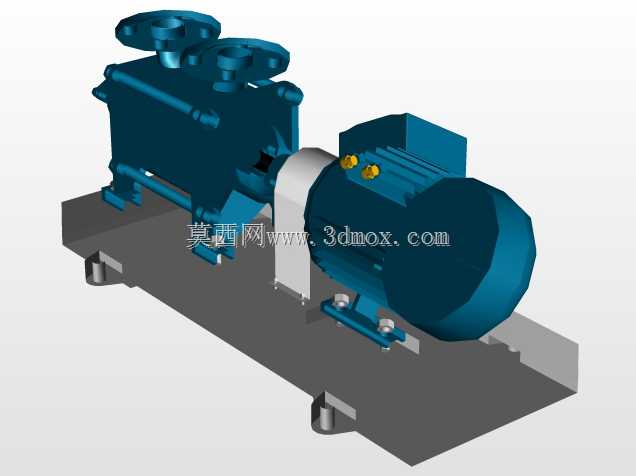

　　在化工流程、市政供水、暖通循环以及中小型工业流体输送场景里，这类卧式直联离心泵的应用覆盖度极高，从生产车间的循环水增压，到工艺段的介质输送，再到换热系统的水循环驱动，都能见到同结构泵组的身影。这套模型还原的是泵头与驱动电机共底座安装的完整成套结构，没有做多余的简化，连泵体进出口的法兰连接位、电机接线盒的细节、底座的安装地脚预留位都做了对应还原，能直接给同类型泵的选型布局、管路对接设计提供直观的三维参考。

　　从实际功能来看，该泵属于单吸多级卧式离心泵结构，泵体部分采用分段式结构设计，进出口均布置在泵体上部，这种布局的好处是管路安装时不需要从泵体侧方预留过多操作空间，垂直方向的管路对接也更适合紧凑排布的工业车间场景。泵轴与电机轴采用直联传动结构，中间通过联轴器做扭矩传递，相比带传动结构，直联的传动效率更高，没有皮带打滑的损耗，日常维护时只需要定期检查联轴器的对中情况、更换密封件即可，运维工作量比分体式泵组低不少。

　　做这套结构的三维建模时，首先要敲定的是安装基准，也就是共用底座的安装平面，所有部件的装配基准都要贴合这个平面去做约束，避免后续出工程图或者做装配干涉检查时出现基准偏移。泵体部分的流道结构做了实体化还原，进出口的法兰尺寸按照常规1寸管径的对接标准做了匹配，法兰上的螺栓孔位置、密封面的凸台结构都做了对应，方便后续对接管路模型时直接做配合约束。电机部分选用的是标准Y系列卧式电机的适配结构，电机的底脚安装孔位与底座上的安装槽做了对应，预留了调整对中的间隙，实际安装时可以通过底座上的长槽微调电机位置，保证泵轴与电机轴的同轴度，避免运行时出现振动过大、密封件过早磨损的问题。

　　安装边界方面，这套泵组的整体长度方向需要预留电机尾部接线、泵体侧方排气操作的空间，宽度方向要预留两侧法兰螺栓紧固的操作距离，高度方向要考虑地脚螺栓的安装空间以及泵体排气、注液的操作高度。底座下方的四个地脚支撑位做了凸台结构，安装时可以通过垫铁调整整体水平度，避免因为基础不平整导致泵轴和电机轴出现偏角。泵体的密封结构采用的是常规机械密封安装位，模型里预留了密封腔的安装空间，后续如果需要做密封件的选型替换，可以直接在这个位置拆分零件做替换设计，不需要重新调整整体装配结构。

　　从结构设计的合理性来看，泵体上部的两个接口分别为进口和出口，做模型时特意区分了两个接口的通径匹配逻辑，进口通径略大于出口通径，符合离心泵降低进口流速、避免气蚀的设计原则。泵体与电机之间的联轴器护罩也做了简化还原，虽然是防护部件，但在做车间设备布局时，护罩的外形尺寸会影响周边的安全通道预留，所以建模时没有省略这个部分，按照实际防护范围做了对应的外形结构。底座的结构采用槽钢焊接的框架形式，既保证了整体支撑刚度，又不会因为过重增加安装难度，底座上还预留了吊装孔位，方便整泵的转运和安装就位。

　　对于做工厂管路布局、泵站设计的工程师来说，这类完整的泵组三维模型可以直接导入到整体厂区的装配模型里，不需要再逐个零件建模去拼泵组结构，能大幅节省布局阶段的建模时间。同时模型里的各个配合面、安装位都做了准确的约束，后续如果需要做管路应力分析、泵组基础载荷计算，也可以直接提取模型里的尺寸参数做计算依据，不需要再反复核对二维图纸的尺寸链。在做同类型泵的改型设计时，也可以在这个模型的基础上调整泵体段数、更换不同功率的电机，快速衍生出不同参数的泵组模型，适配不同流量、扬程的输送需求。
