马诺尔AU-50/3型管道增压泵结构设计

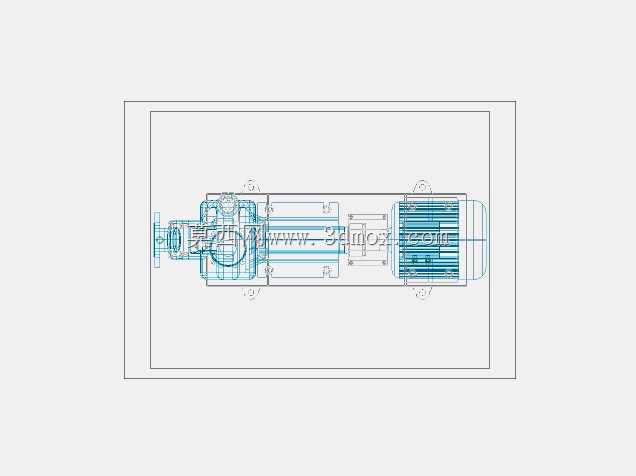

　　在民用建筑供水、工业循环水系统、暖通空调管路以及小型工艺流体输送场景中，管道式增压泵是应用占比极高的流体输送设备，这类设备直接串接在管路中间，不需要额外搭建复杂的安装基础，管路走向适配性强，能在不改动原有管线布局的前提下快速提升管路压头，解决远端供水压力不足、循环系统流速不达标的问题。本次拆解建模的这款卧式管道泵，整体采用同轴直联结构，动力端与泵体端共用一根主轴，取消了传统联轴器连接的冗余结构，大幅缩短了整机轴向尺寸，在狭小的管井、设备夹层等安装空间内有更好的适配性。从结构布局来看，动力段采用标准三相异步电机的安装接口，电机端盖与泵体中段通过止口定位配合，连接螺栓沿圆周均布，保证装配时的同轴度公差控制在0.05mm以内，

　　避免主轴高速运转时出现偏磨、振动超标的问题。泵体过流段采用离心式叶轮结构，进水口与出水口处于同一水平轴线上，和常规管道法兰的安装尺寸完全匹配，现场安装时不需要调整管线高度，直接对接法兰即可完成装配，能大幅缩减现场施工的工时。叶轮采用闭式结构设计，叶片为后弯式曲面，建模时通过曲面放样完成叶片型线构建，保证流体在叶轮流道内的转向平滑，减少水力冲击带来的能量损失，同时叶轮做了静平衡校验，平衡等级达到G6.3级，适配2900rpm的额定转速工况，运行时的振动速度有效值控制在4.5mm/s以内，符合通用泵类产品的振动限值要求。泵体中段设置有机械密封安装腔，采用集装式机械密封结构，密封腔与泵体的流道之间设置有泄压孔，能平衡密封端面两侧的压力差，

　　避免高压流体直接冲击密封端面，延长密封件的使用寿命，同时密封腔预留有泄漏观察孔，日常巡检时可以直接观察密封的磨损情况，不需要拆解泵体就能判断密封是否需要更换，降低后期维护的难度。从安装边界来看，整机的底座采用一体式铸造脚座，脚座上的安装孔为长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场基础施工的精度要求；进出口法兰的公称压力为1.6MPa，法兰密封面为突面结构，适配常规的橡胶石棉垫片或金属缠绕垫片，能满足常温清水、低腐蚀性流体的输送密封要求。建模过程中对所有配合面的公差做了匹配设定，比如主轴与叶轮内孔的配合采用H7/k6过渡配合，既保证叶轮与主轴的周向固定可靠，又能在维修时顺利拆卸叶轮；

　　电机端盖与泵体连接止口的配合采用H8/h7间隙配合，装配时能顺利导向就位，不会出现止口卡滞的问题。在实际选型应用中，这类泵的流量覆盖范围适配50m³/h以内的管路系统，额定扬程30米左右，能覆盖大多数多层建筑供水、中小型冷却水循环系统的工况需求，同时因为整机结构紧凑，重量比同参数的联轴器传动管道泵轻30%左右，吊装搬运的难度更低，适合老旧管线改造时的设备替换场景。建模时还对泵体的壁厚做了等比例还原，泵体外壳的壁厚根据承压要求做了差异化设计，高压腔位置的壁厚比进水腔位置厚2mm，保证在1.5倍额定压力的水压试验下不会出现变形、渗漏的问题；主轴的轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题，圆角半径按照轴径的1/10设定，符合轴类零件的强度设计规范。另外，泵体顶部设置有排气螺塞，首次启动前可以拧开螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常抽送流体；底部设置有放水螺塞，冬季停机时可以排空泵腔内的存水，防止低温冻裂泵体。整个模型的装配关系完全按照实际生产的装配流程构建，从主轴装配、叶轮锁紧、机械密封安装到电机端盖对接、紧固件选型，都和实际生产的工艺要求一致，能直接用于同类产品的结构参考、安装模拟以及教学演示场景，帮助结构设计人员快速掌握卧式直联管道泵的结构逻辑，在做同类产品改型设计时减少重复建模的工作量，也能为现场安装人员提供直观的结构参考，提前预判安装过程中可能出现的干涉问题。
