法兰式管道连接端盘结构设计方案

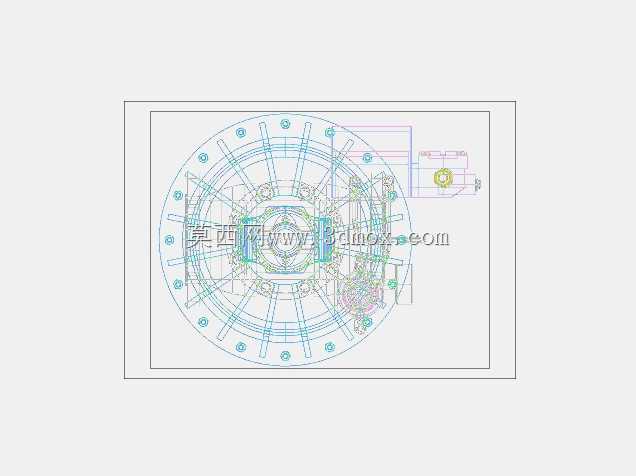

　　在工业流体输送系统的管路布设作业中，这类带周向均布安装孔的盘状连接构件是管路对接、设备接口衔接的核心受力部件，日常应用覆盖化工流体输送管网、市政给排水管线、工业设备冷却循环回路、气动控制系统管路等多个场景，承担着管路分段对接、流向转接、动静密封衔接的实际作用。从结构设计逻辑来看，该构件采用圆形对称布局，周向均匀排布的安装孔完全匹配通用法兰的螺栓安装孔距规范，可直接与同压力等级的标准法兰实现无适配对接，不需要额外加工转接板，能大幅降低现场管路改造的施工成本。盘体中心的通流区域做了等径过渡设计，避免通径突变造成的流体紊流、压损增大问题，对于输送含固体颗粒的浆体介质场景，这种平滑过渡结构还能减少介质对内壁的冲刷磨损，延长构件整体使用寿命。

　　盘体侧面延伸的附属接口结构，是为了匹配管路系统的压力检测、温度传感、支路分流的扩展需求，不需要在主管道上额外开孔焊接，直接通过该预留接口即可完成检测元件或支路管线的安装，能有效避免现场焊接带来的管路变形、焊缝泄漏隐患。从安装边界维度考量，该构件的外圆直径、安装孔中心距、端面密封槽的深度与宽度，均严格遵循对应压力等级的管路连接标准，安装时只需要保证对接端面的平面度公差、密封垫片的同轴度，即可满足额定压力下的密封要求，不需要现场做额外的配磨修配。盘体的厚度设计经过受力校核，在额定工作压力下，螺栓预紧力产生的端面压应力、内部流体产生的轴向推力，均能控制在材料许用应力范围内，不会出现盘体翘曲变形导致的密封失效问题。

　　周向安装孔的位置度公差控制在0.1mm以内，能保证多套同规格构件的互换性，现场维护更换时不需要重新配钻安装孔，可直接替换故障件，大幅缩短管路系统的停机维护时间。在三维建模过程中，该构件的所有安装特征均做了参数化关联，调整通径、压力等级参数时，安装孔数量、孔距、盘体厚度、密封槽尺寸可同步自动更新，能快速衍生出不同通径、不同压力等级的系列化构件模型，适配不同参数的管路系统设计需求。针对管路系统常见的振动工况，该构件的螺栓孔周边做了局部加厚处理，能分散螺栓预紧力的集中应力，避免长期振动下螺栓孔周边出现疲劳裂纹。盘体与附属接口的衔接位置做了圆角过渡处理，减少应力集中点，提升构件的抗疲劳性能。对于有保温需求的管路场景，

　　该构件的外圆轮廓预留了保温层安装空间，安装保温护套时不会与周边管线、支架产生干涉。在实际装配流程中，该构件可先与单段管路完成预焊接或法兰预装，再运输到现场进行整体对接，能减少现场高空作业、狭小空间作业的工作量，提升施工效率。密封面的粗糙度要求控制在Ra1.6以内，配合对应的非金属或金属密封垫片，可满足不同温度、不同腐蚀属性介质的密封需求，不需要针对特殊介质单独定制密封结构。
