奥利奥姆RA4垂直管道升降输送机构

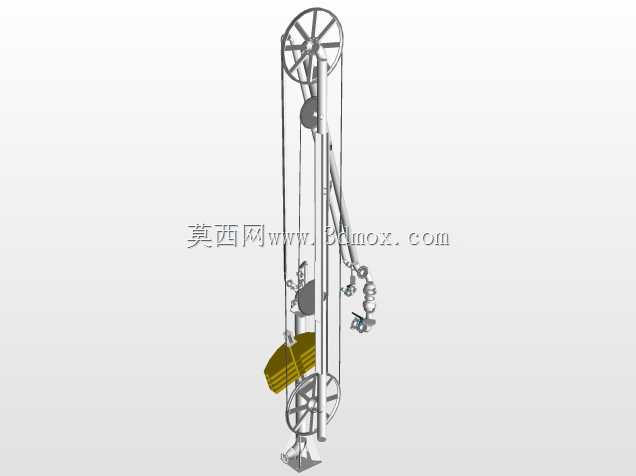

　　这套垂直布置的输送机构，核心服务于狭长井道、多层厂房管廊区域的小件物料转运场景，在老旧厂区改造、管廊运维物料投送、小型仓储垂直补货场景中适配性极强，不需要额外开挖大面积设备基坑，依托现有垂直管道或井道侧壁即可完成安装固定。整套机构采用上下双定滑轮组作为承载导向核心，上滑轮组固定在井道顶部的承重梁位置，下滑轮组布置在井道底部的基座上，两组滑轮的轮槽中心严格共线，保证牵引钢丝绳运行过程中不会出现偏磨跳槽的问题。牵引侧的张紧结构采用侧置斜撑杆安装，斜撑杆与主立柱的夹角控制在32度，既能够给钢丝绳提供足够的张紧力，避免重载下钢丝绳打滑松脱，又不会额外占用井道内部的通行空间，斜撑杆的连接端采用腰型孔设计，

　　现场安装时可以根据实际井道的壁面误差调整张紧行程，降低现场安装的加工精度要求。承载吊笼采用镂空框架结构，底部设置防滑挡边，单次额定承载重量适配日常运维的工具、小型配件转运需求，吊笼侧部设置的导向滑块紧贴主立柱导轨面运行，滑块采用耐磨尼龙材质，运行过程中噪音低，不会对金属立柱表面造成划伤，日常维护只需要定期清理滑块接触面的积尘即可，不需要频繁加注润滑脂。设计阶段优先考虑了狭窄空间的安装适配性，主立柱采用分段式法兰连接结构，单段立柱长度控制在2米以内，现场不需要大型吊装设备，依靠人工即可完成逐段拼接，法兰连接面设置定位止口，拼接后整体直线度误差可以控制在千分之二以内，完全满足滑轮组运行的导向精度要求。

　　牵引端的操作机构布置在井道中部的操作平台高度，操作人员站在平台上即可完成吊笼的升降操控、停靠锁止，锁止机构采用棘爪式结构，吊笼停靠在指定楼层位置时，棘爪会自动卡入立柱上的定位卡槽，即使牵引钢丝绳出现意外松弛，吊笼也不会出现自由坠落的风险，满足高空输送设备的安全防护要求。整套机构的外形轮廓在垂直方向上的投影尺寸控制在0.4米乘以0.6米的矩形范围内，安装时只需要在井道顶部、底部以及中间每隔3米的位置设置固定支撑点，不需要对原有建筑结构进行大规模拆改，对于已经投入使用的厂房、管廊的后期运维配套改造来说，能够大幅降低施工成本和施工周期。钢丝绳的走线路径全程设置防脱挡杆，所有滑轮的轮缘位置都有折弯成型的挡边包裹，

　　哪怕设备运行过程中出现短暂的载荷波动，钢丝绳也不会从轮槽中脱出。吊笼的升降行程可以根据实际井道的高度灵活调整，只需要匹配对应长度的钢丝绳和立柱段即可，不需要对核心的滑轮组、锁止机构、操作部件做重新设计，模块化的设计思路能够覆盖3米到15米范围内的不同垂直输送高度需求。在实际运维场景中，这套机构可以替代传统的人工攀爬递送物料的作业方式，降低作业人员高空攀爬的坠落风险，同时提升小件物料的垂直转运效率，尤其是在管道密集、空间狭窄无法安装大型升降设备的区域，这种依托滑轮组和立柱导向的轻量化输送结构，能够填补小型垂直输送的设备选型空白。设计过程中对所有受力部件都做了载荷校核，主立柱选用的型材截面抗弯模量满足1.5倍额定载荷下的挠度要求，滑轮轴的剪切应力、连接螺栓的拉应力都留有足够的安全余量，保证设备长期重载运行下不会出现结构性变形。
