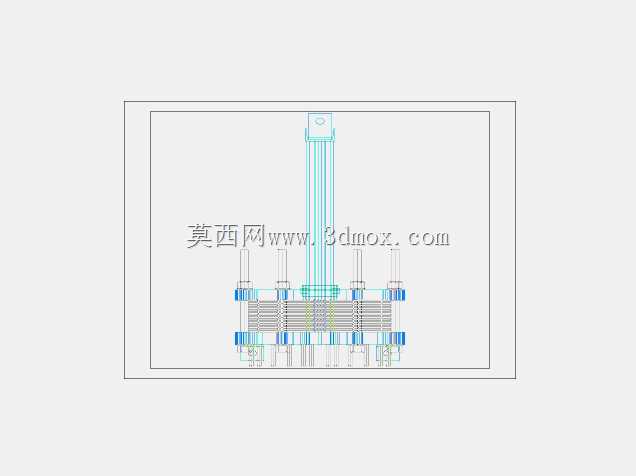

阿法拉伐TS20板式换热设备结构设计

这款板式换热设备主要面向工业流体换热场景设计，可广泛应用于暖通空调、化工制程、食品加工、船舶动力、集中供热等多个领域的冷热流体热量交换工序，在实际生产中承担着介质温度调控、余热回收、工艺恒温维持的核心作用，能够在不同压力、温度工况下实现两种或多种流体间的高效热量传递，帮助生产系统降低能耗、稳定工艺参数、提升整体能源利用效率。

从功能特性来看，该设备采用板片堆叠式的核心结构设计，相邻板片间形成交替排布的冷热介质流道，两种换热介质分别在对应流道内流动，通过板片本身完成热量传导，相比传统管壳式换热器，其换热效率更高、占地面积更小、后期清洗维护的便捷性也更突出。设备上下设置的压紧结构可将整组换热板片牢牢固定，保证流道密封性能，避免不同介质出现串漏问题，侧边的接口结构可直接对接现场工艺管路，适配不同方向的管路排布需求，顶部的吊装结构也方便设备的现场安装与移位作业。

在设计思路层面，这款设备充分考量了工业现场的实际安装与使用需求，整体采用立式长轴排布结构，核心换热段集中在设备中部区域，压紧螺杆沿板片组四周均匀分布，保证压紧力均匀作用在每一片换热板上，避免局部密封失效。板片上的导流纹路设计可让介质在流道内形成充分的湍流状态，既提升换热效率，也能减少介质中的杂质在板片表面沉积结垢，延长设备连续运行周期。设备的接口位置预留了足够的管路操作空间，方便现场安装法兰、阀门等配套组件，底部的支撑结构可适配不同的安装基础，不管是落地安装还是架体挂载都能保证结构稳定性。

从安装边界来看，该设备整体为立式规整结构，横向占用空间较小，适合安装在空间紧凑的工艺车间、换热站房内，安装时需在设备四周预留足够的操作空间，尤其是板片拆装方向要预留出足够的检修距离，方便后期拆开压紧结构更换密封垫、清洗换热板片。设备的接口尺寸与通径匹配常规工业管路规格，可直接对接同管径的工艺管道，不需要额外做大幅变径处理，安装时需注意设备的垂直度偏差控制在合理范围内，避免压紧力不均导致的密封泄漏问题，同时要根据介质的流向对应连接冷热介质管路，保证换热流程符合设计要求，让设备达到最优的换热效果。
