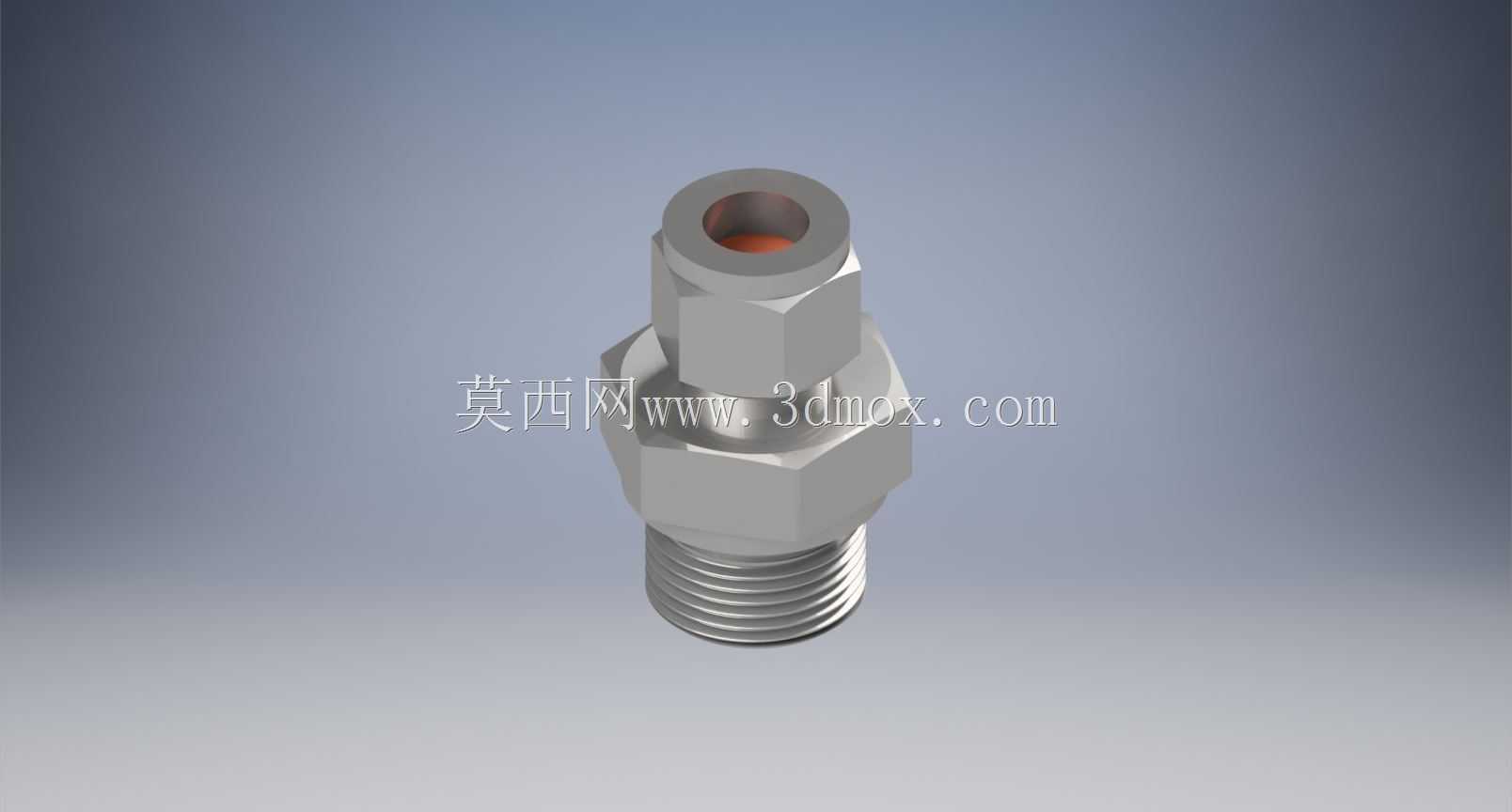

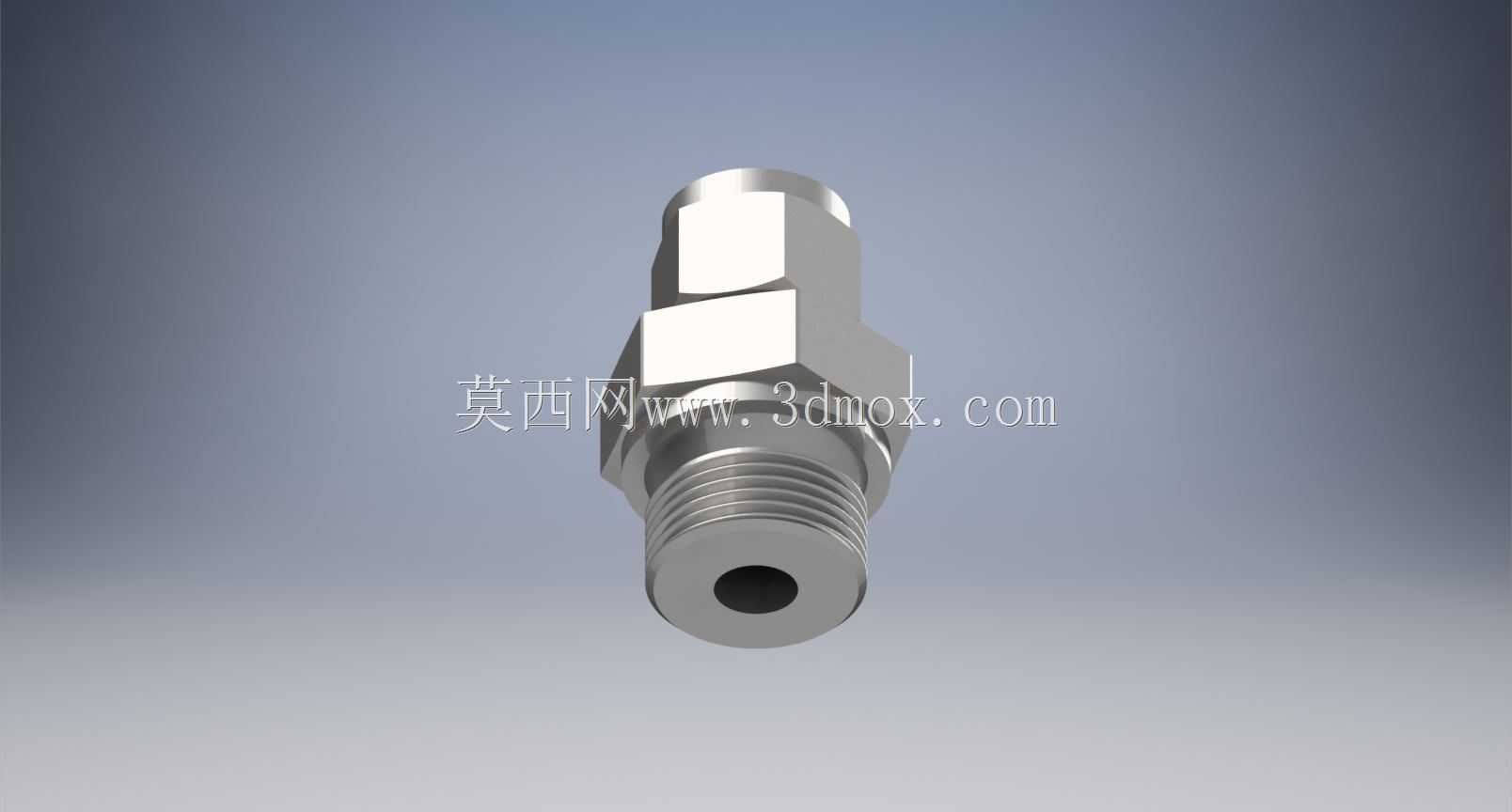

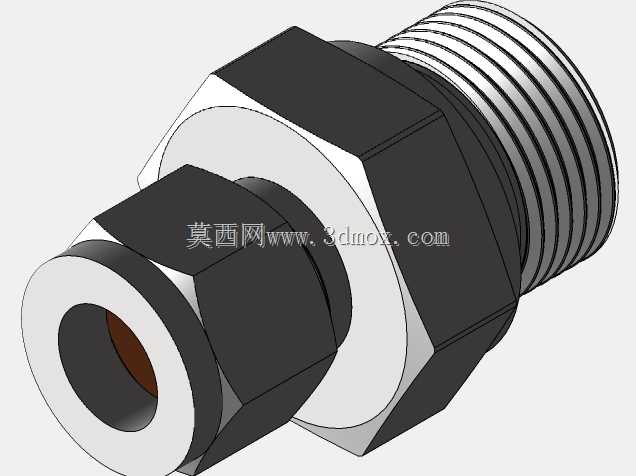

不锈钢外螺纹卡套式直通管接头结构

这款不锈钢卡套式直通管接头，是流体输送管路系统中应用极为广泛的硬密封连接元件，常见于液压动力回路、气动控制管线、高纯气体输送、实验室分析仪器管路、化工流体输送、半导体洁净制程管路等场景，承担着管路与设备端口、不同管径管路之间的刚性密封连接作用，能够在中高压工况下实现无泄漏的流体导通，适配金属硬管的安装连接需求。接头整体采用直通式结构设计，一端为标准ISO直外螺纹接口，用于和设备端的内螺纹安装座直接旋合连接，螺纹端自带密封适配结构，无需额外缠绕密封填料即可保证螺纹配合处的密封可靠性；另一端为卡套锁紧结构，通过内置的卡套环在拧紧锁紧螺母时产生的径向形变，均匀抱紧插入的金属管外壁，同时卡套刃口嵌入管材表层形成刚性密封，既可以承受管路内的流体压力，也能抵抗管路运行中产生的振动与冲击，避免连接松脱泄漏。从设计逻辑来看，接头采用六角主体结构，两端分别设置扳手夹持位与锁紧螺母六角位，安装时可以用两把扳手分别固定主体与旋紧螺母，避免安装过程中管路产生扭转应力，保护外接管材不受安装扭力损伤。接头的外螺纹端为1/2英寸规格，卡套端适配外径3/4英寸的金属硬管，整体轴向长度与径向最大外径都经过紧凑化设计，安装时不需要过大的操作空间，能够适配密集排布的管路安装场景，相邻接头之间不会产生安装干涉。接头的内部流道采用等径直通设计，没有突兀的变径与转角，流体通过时的压力损失极小，不会在流道内部形成介质滞留死角，既适合常规的液压油、压缩空气输送，也能满足高纯介质、腐蚀性流体的输送要求，不锈钢材质本身具备优秀的抗腐蚀能力，可以适配多数常规工业流体的长期接触使用，不会出现锈蚀、介质污染等问题。在实际安装使用中，这类卡套接头不需要对管材进行焊接、扩口等预处理，只需要将管材切口处理平整无毛刺，直接插入接头端口到位后，按照规定扭矩拧紧锁紧螺母即可完成安装，后期维护拆卸也十分便捷，拆卸后更换新的卡套即可重复使用接头主体，大幅降低管路系统的安装与维护成本。
