不锈钢316铰链式管道修补抱箍结构

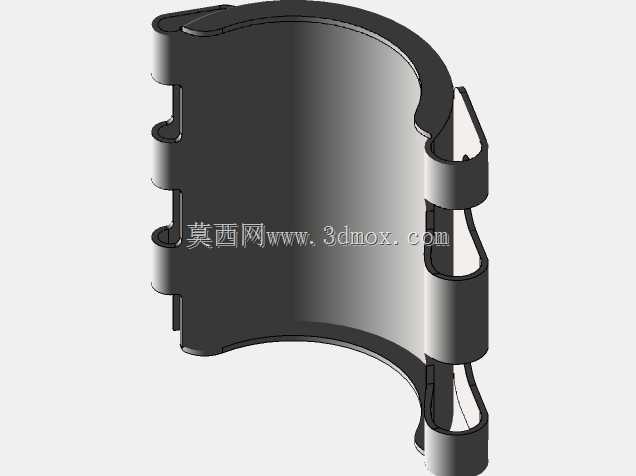

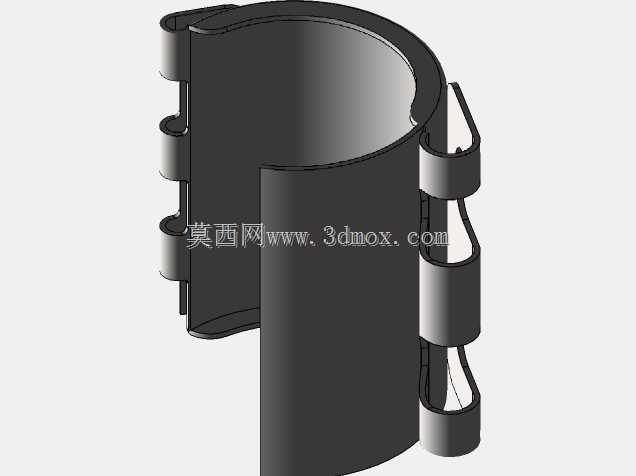

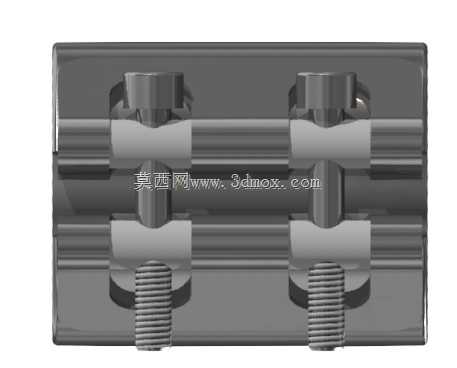

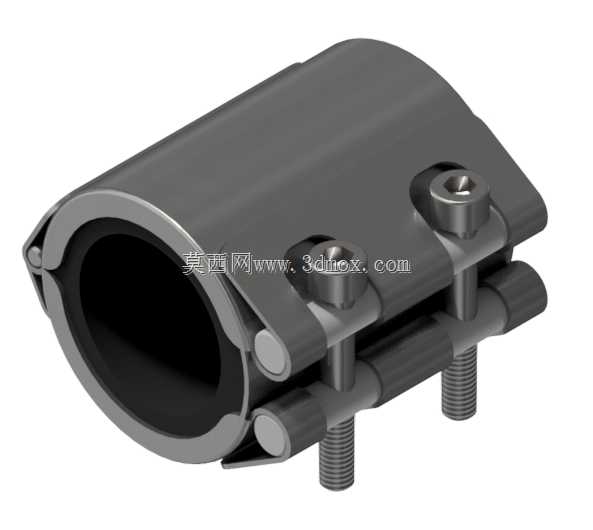

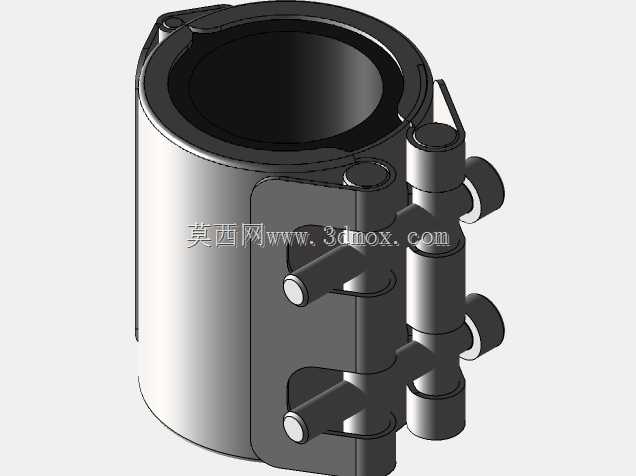

这款铰链式管卡主要应用于民用给排水、工业流体输送、化工管路、市政供水等场景的管道破损快速抢修作业，也可用于常规管路的对接紧固与密封固定，无需对破损管路进行截断更换，能够在带压或停输状态下快速完成管路修复，大幅降低管路故障带来的停机、停输损失，尤其适合空间狭窄、不便于开展动火切割作业的管路布设场景。该产品采用316不锈钢材质打造，具备优异的耐锈蚀、耐酸碱腐蚀性能，可适配潮湿、弱腐蚀介质输送等复杂工况下的管路使用需求，适配1英寸规格的标准金属或硬质塑料管路。产品采用单侧铰链开合式结构设计，安装时无需将整圈卡箍从管路端部套入，可直接在管路破损位置展开包覆，大幅降低了已布设管路的抢修安装难度；卡箍内侧预留有密封胶条安装槽位，包覆管路后通过拧紧两侧的紧固螺栓，可让卡箍整体均匀抱紧管路外壁，挤压内侧密封件完全贴合管路表面，实现破损位置的密封堵漏，同时提供足够的抱紧力避免管路受压后出现滑脱、渗漏问题。设计过程中充分考虑了现场安装的操作便利性，铰链侧采用销轴铰接结构，开合顺畅无卡滞，紧固侧采用对称双螺栓布局，拧紧过程中卡箍受力均匀，不会出现单侧偏压导致的密封失效问题；螺栓采用标准外六角头设计，可适配常规扳手工具操作，无需专用安装工具即可完成作业。产品整体外形为圆柱包覆式结构，安装后径向突出尺寸小，不会占用过多管路周边空间，适合管路排布密集的夹层、管廊、设备内部等狭小空间使用；安装时仅需清理管路破损位置的表面毛刺与污物，将卡箍包覆对准破损点后均匀拧紧两侧螺栓至规定扭矩即可完成作业，无需复杂的管路预处理工序，单人即可快速完成安装操作。卡箍的两端边缘做了圆弧过渡处理，安装抱紧时不会割伤内侧密封胶条，也不会对管路外壁造成额外的压痕损伤，长期使用下可保持稳定的密封性能与紧固强度，适配一定范围内的管路外径公差，对存在轻微椭圆度的常规管路也能实现良好的贴合密封效果。
