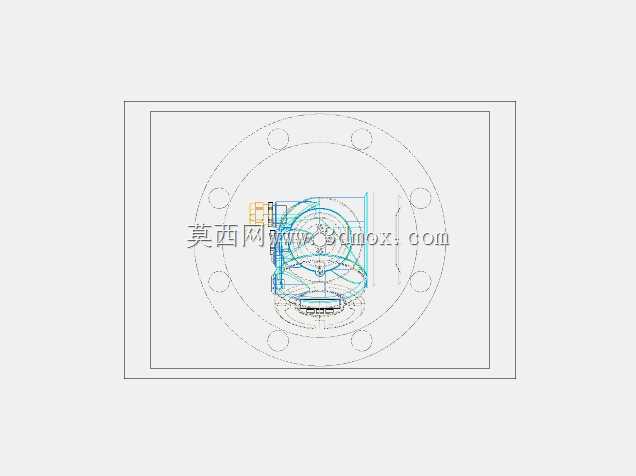

恩德斯豪斯FMR51雷达液位计法兰连接结构

该结构件配套导波雷达液位测量设备使用，主要应用于石油化工、市政给排水、食品制药等行业的储液罐体、工艺管道的液位连续测量场景，作为测量仪表与工艺管路、储槽之间的核心连接载体，承担着密封承压、仪表定位、介质隔离的关键作用，保障液位测量单元在带压、腐蚀性介质、高低温工况下的稳定安装与可靠运行。从实际使用场景来看，这类连接结构多安装于立式储槽顶部、水平工艺管道的旁通测量管段上，既要适配测量仪表探头的伸入长度要求，避免探头与罐内构件、管道内壁产生干涉，又要满足管路系统的压力等级密封要求，防止工艺介质出现跑冒滴漏问题。在功能特性上，该结构采用周向均布螺栓孔的法兰式连接设计，密封面适配常规工业管路的法兰密封标准，可匹配不同压力等级的垫片安装需求，中心区域的通孔结构完全适配雷达液位计的探头安装尺寸，既能够让探头顺利穿过结构件伸入被测介质空间，又能通过配合面的公差设计保证安装同轴度，避免探头倾斜导致的雷达波发射角度偏移，保障液位测量的信号稳定性。从设计思路层面，该结构在建模阶段充分考虑了现场安装的适配性，周向螺栓孔的位置度公差严格遵循管路法兰的通用安装规范，可直接与同规格的工业管路法兰进行配对安装，无需额外进行转接件加工；结构主体的厚度设计兼顾了承压能力与整体重量，在满足额定工况下的结构强度要求的同时，尽可能降低不必要的材料冗余，减轻安装位置的承重负荷。在外形尺寸与安装边界上，该法兰结构的外径尺寸适配常规DN80-DN150区间的工业管路法兰标准，周向螺栓孔的中心圆直径、螺栓孔孔径均匹配对应通径法兰的安装参数，安装时仅需保证配对法兰的密封面平行度偏差在允许范围内，即可完成快速装配；结构轴向的凸起部分高度经过精准核算，既为仪表的安装锁紧螺母预留了足够的操作空间，又不会过多占用罐顶或管道旁的安装空间，适配现场紧凑的安装布局需求，同时结构的边角位置均做了倒角处理，避免安装过程中出现锐边划伤的问题，也能减少应力集中带来的结构形变风险，保障长期使用下的结构可靠性。
