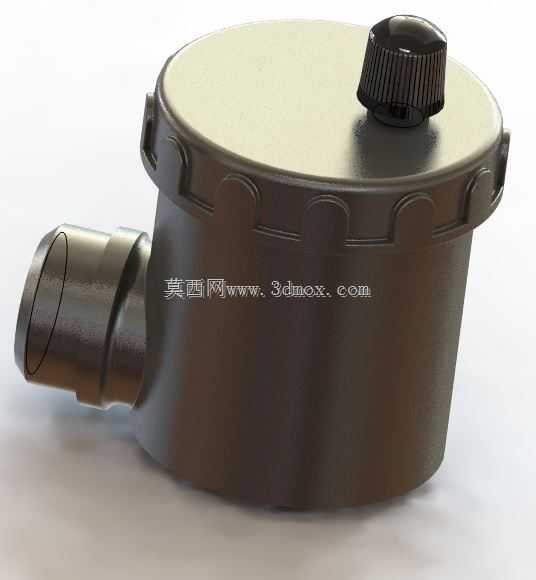

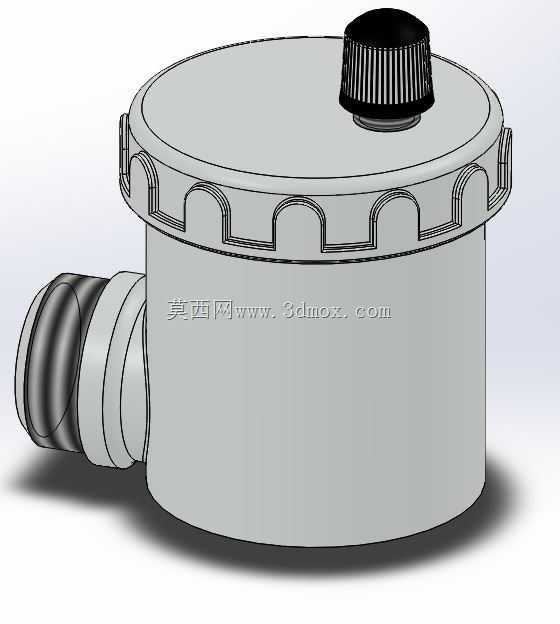

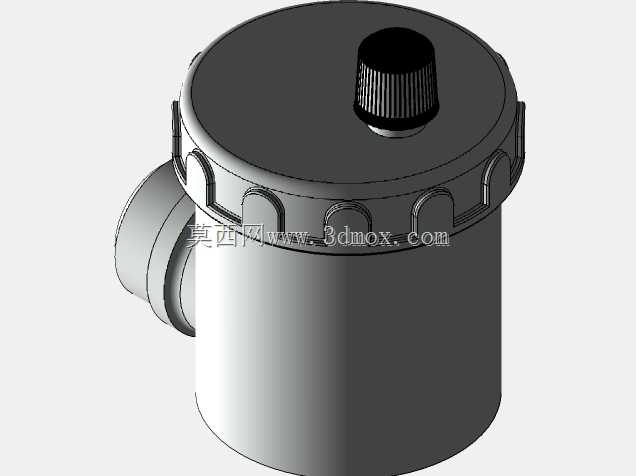

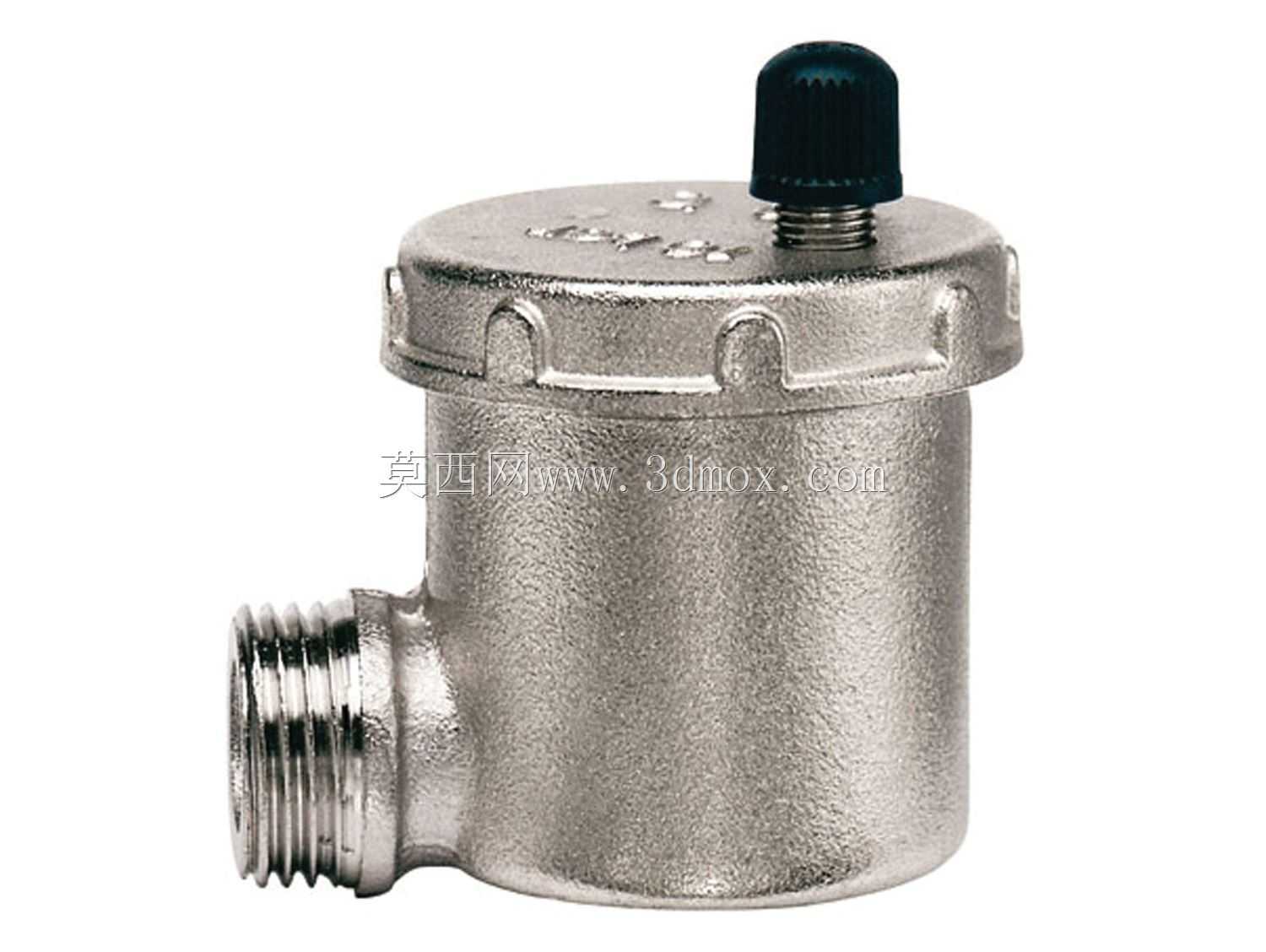

90度侧接外螺纹自动排气通风阀结构

这款90度角接式自动通风排气部件，主要应用在闭式水暖循环、采暖供热、小型供水承压管路系统中，承担管路系统内积滞空气自动排出的核心作用，避免管路内因空气积聚形成气阻，保障介质循环顺畅，降低管路因气堵产生的噪音、振动与局部换热效率下降问题，是民用采暖、小型工业水循环系统中不可或缺的管路辅件。从实际使用场景来看，该部件多安装在管路系统的高点、弯头易积气位置，90度侧向外螺纹的结构设计，能够适配垂直立管顶部、水平管段侧方的安装空间，无需额外加装转角接头即可完成布设，大幅缩减安装所需的配件数量与操作空间，尤其适合管路排布紧凑的户内采暖分集水器旁、壁挂采暖炉管路接口、小型换热单元高点位置使用。产品功能上采用浮体式自动启闭结构，内部集成感压浮控组件，当管路内积聚的空气进入阀腔时，腔体内液位下降，浮体随液位下落带动密封阀芯开启排气口，空气顺着顶部排气通道排出；随着空气排出，管路内的介质回填阀腔，浮体受浮力抬升，带动阀芯封堵排气口，避免介质渗漏，全程无需人工手动操作，可实现无人值守下的自动排气功能，顶部设置的手动旋钮可在系统初次充水、阀件卡滞时进行手动排气调试，兼顾自动运行与应急操作需求。设计思路上充分考虑民用管路的使用工况，阀体采用锻压金属材质，表面做防锈镀覆处理，适配水暖系统的水质与温度环境，侧方接口采用标准外螺纹结构，可直接匹配同通径的内螺纹管路接头，安装时无需特殊工具即可完成拧紧密封；阀体整体采用圆柱腔型结构，内部流道做圆弧过渡处理，减少介质流入阀腔时的阻力，避免杂质在阀腔内沉积卡滞浮体组件，顶部排气口做缩径防护设计，既保证排气通畅，又避免外部灰尘、杂物落入阀腔影响密封性能。外形尺寸上该款为DN15通径规格，阀体主体直径适配常规户内管路安装间距，侧方螺纹接口的伸出长度预留了足够的扳手操作空间，安装后整体突出墙面的尺寸较小，不会占用过多的装修包覆空间，顶部旋钮的高度设置也预留了手动操作的手指间隙，后期调试维护时无需拆卸周边包覆结构即可完成操作；安装边界上要求安装位置周边预留不小于30mm的操作空间，阀体安装时需保持竖直状态，保证内部浮体能够顺畅上下动作，侧方接口与管路连接时的密封可采用常规生料带缠绕密封，适配常规0-1.0MPa的水暖系统工作压力，满足绝大多数民用与小型商用循环管路的使用要求。
