DN15规格自动排气通风阀结构设计

这款DN15规格的自动通风排气构件，主要应用在闭式水循环、暖通供水、小型工业流体管路系统中，承担管路内积气自动排出的核心作用，避免管路内因空气聚集形成气阻，保障流体输送效率，同时防止气蚀对管路、泵体及配套仪表造成损伤，在民用采暖系统、小型工业冷却回路、净水供水管路中都有广泛的适配场景。

从实际用途来看，该构件无需人工手动操作，可在管路充水运行过程中，自动识别腔体内积聚的空气，当空气聚集到一定量时，内部浮体结构随液位下降触发排气通道开启，将多余空气排出管路；当空气排尽后液位回升，浮体上浮封堵排气口，避免管路内流体泄漏，全程无需人工值守，能大幅降低管路运维的人工成本，也避免了人工排气不及时造成的系统运行故障。

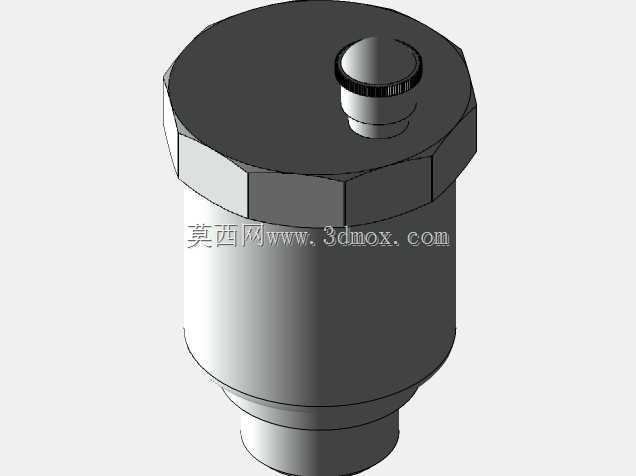

在功能特性设计上，该构件采用顶部微调旋钮结构，可根据实际管路运行压力调整排气触发阈值，适配0.1-1.0MPa的常规低压流体管路工况；主体外壳采用六角棱边设计，安装时可使用普通活动扳手直接卡合拧紧，无需定制专用工装，大幅降低现场安装的操作难度；上下两端采用标准外螺纹直通接口，可直接与同规格的内螺纹管路对接，无需额外转接配件，适配性极强。

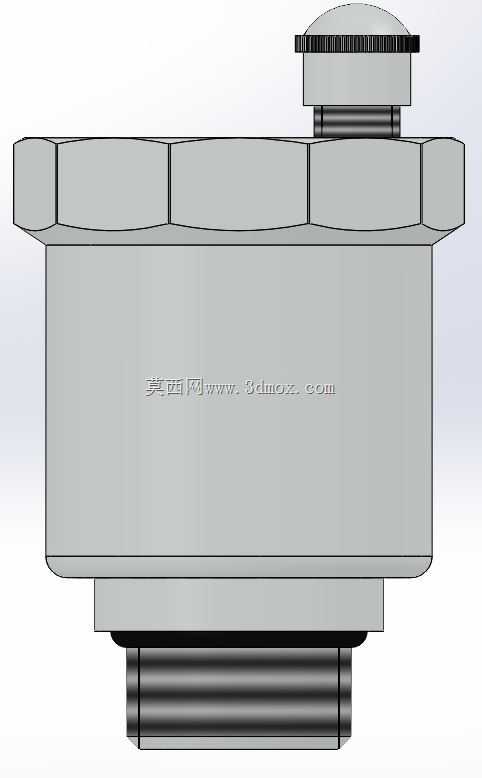

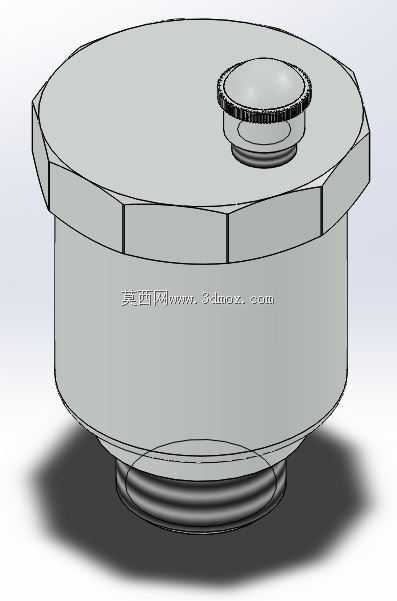

设计思路上，整体采用上下分体式腔体结构，下部为流体进出通道，中部为气液分离腔，上部为排气执行机构，各部件衔接处采用平面密封结构，避免长期运行后出现渗漏问题；顶部排气口设置防尘护帽结构，防止外界灰尘、杂物进入排气通道造成堵塞，延长构件的无故障运行周期；整体外形采用圆柱主体搭配六角安装边的结构，最大外径适配DN15管路的常规安装空间，安装后突出管路外壁的尺寸控制在合理范围内，不会在狭窄的管路排布空间内造成干涉，可直接安装在管路最高点、弯头后侧等容易积气的位置，无需额外预留过大的操作维护空间。

从安装边界来看，该构件整体轴向长度适配常规管路安装间距，下端接口长度满足标准螺纹拧入深度要求，安装时仅需在管路对应位置预留同规格内螺纹接口，垂直安装即可保证内部浮体正常动作，倾斜角度不超过15度时仍可正常工作，适配现场复杂的管路排布条件。
