DN15内外螺纹连接黄铜球阀结构设计

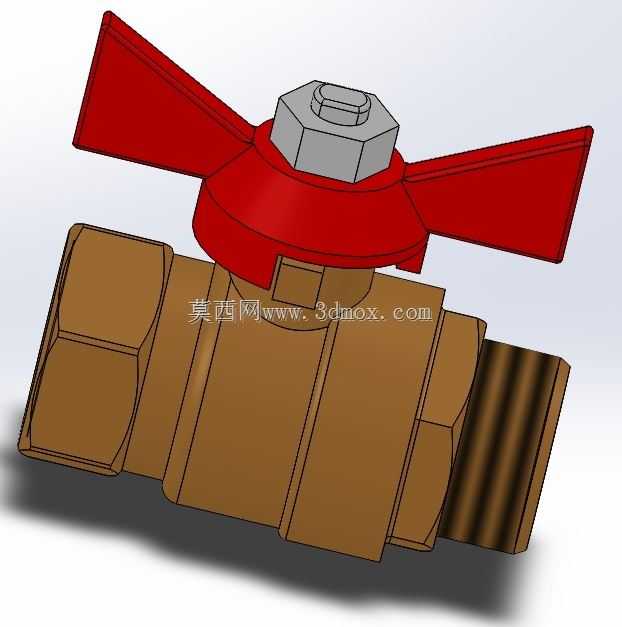

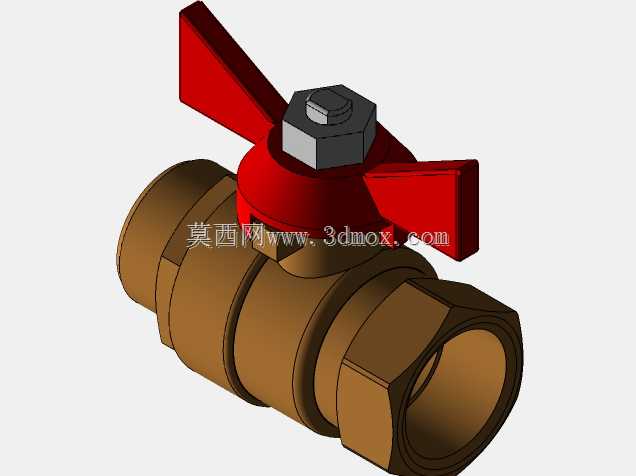

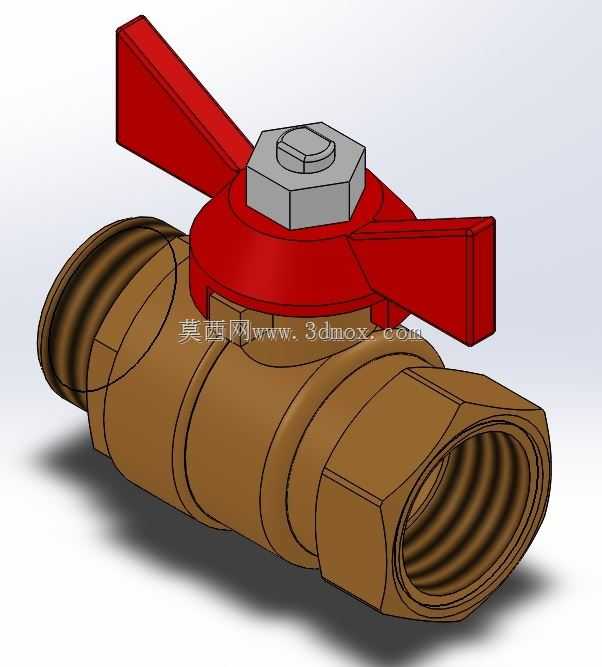

这款DN15规格的内外螺纹球阀，是民用给排水、小型暖通管路、低压气动输送系统中极为常用的管路通断控制元件，核心作用是通过手柄的90度旋转，快速实现管路介质的导通与截断，适配公称通径15mm的管路系统，可输送常温清水、压缩空气、低压采暖热水等无强腐蚀性的常见流体介质，在家庭入户水支路、小型设备冷却水路、气动工具供气管路、户内燃气支路等场景中应用广泛。产品采用F-M内外螺纹对接的结构设计，一端为外螺纹接头、一端为内螺纹接头，可直接匹配对应规格的内螺纹管材与外螺纹管件，无需额外加装转换接头就能完成异口管路的对接，大幅降低现场安装的配件成本与装配工时。整体阀体采用锻压黄铜成型，材质具备良好的抗锈蚀能力与切削加工性能，流道采用全通径等径设计，介质流经阀体时无明显缩径结构，流阻系数极低，不会造成管路压力的额外损耗，也能减少介质内杂质在阀腔内部的淤积，降低长期使用后的卡堵风险。上部的红色蝶形手柄采用对称翼型结构设计，操作人员无需借助额外工具，徒手就能完成启闭操作，手柄表面做了防滑棱处理，即便手部沾有水渍或油污也能稳定施力，手柄与阀芯之间采用扁方传动结构，配合顶部的六角锁紧压帽，既可以保证扭矩传递的可靠性，也能通过调整压帽的压紧力度，调节阀杆位置的密封预紧力，避免长期使用后出现阀杆渗漏的问题。在安装边界设计上，两端螺纹均采用标准管螺纹规格，安装时无需对管路做特殊改造，阀体整体轴向长度紧凑，六角外形的阀体结构可以让安装时用普通扳手就能稳定夹持，不会出现夹持打滑损伤阀体表面的问题，安装后手柄的旋转空间预留充足，即便在贴近墙面或设备侧壁的狭窄安装空间内，也能完成全行程的启闭操作，不会出现手柄转动干涉的情况。密封结构采用软质密封阀座，球体与密封座的贴合面经过精密研磨处理，低压工况下的密封性能可靠，完全可以满足民用及小型工业支路的管路密封要求，有效避免介质渗漏带来的资源浪费与安全隐患。
