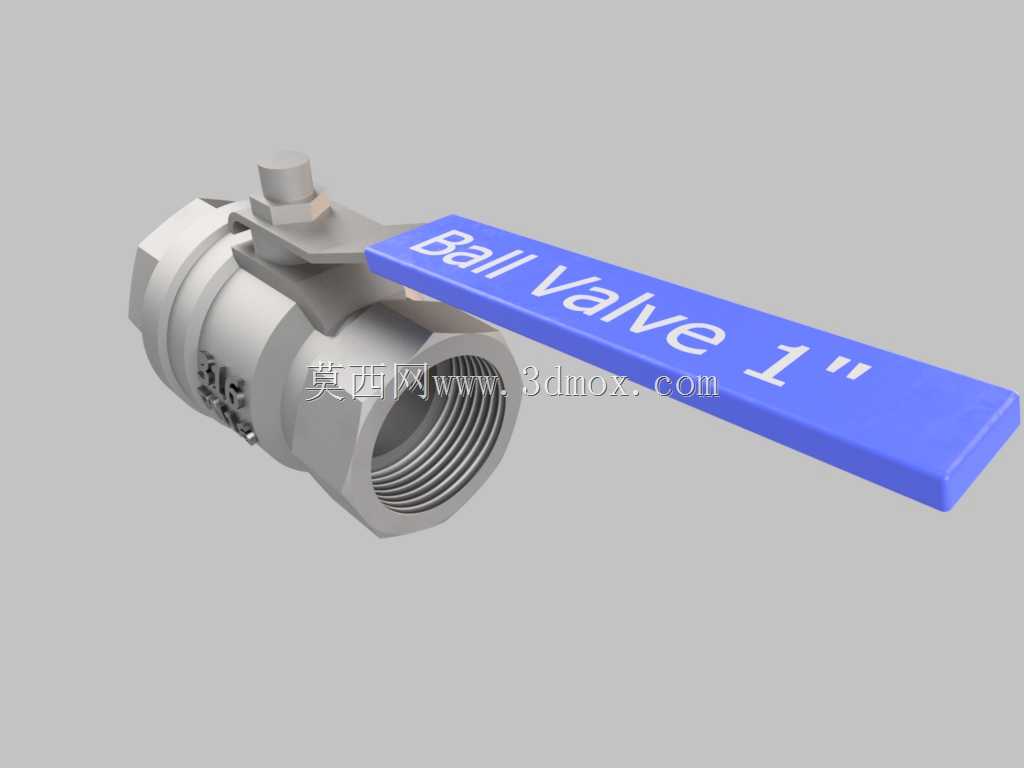

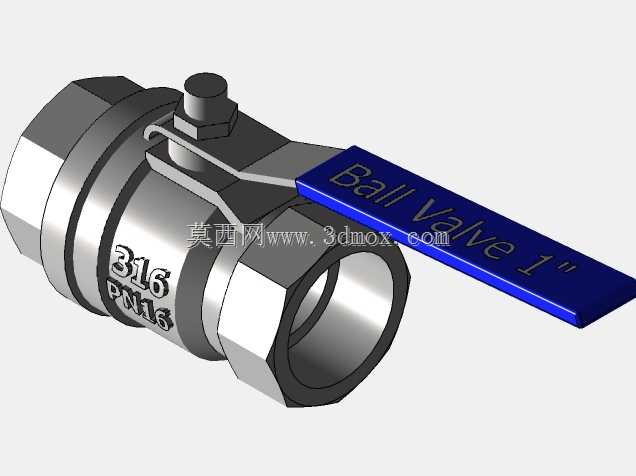

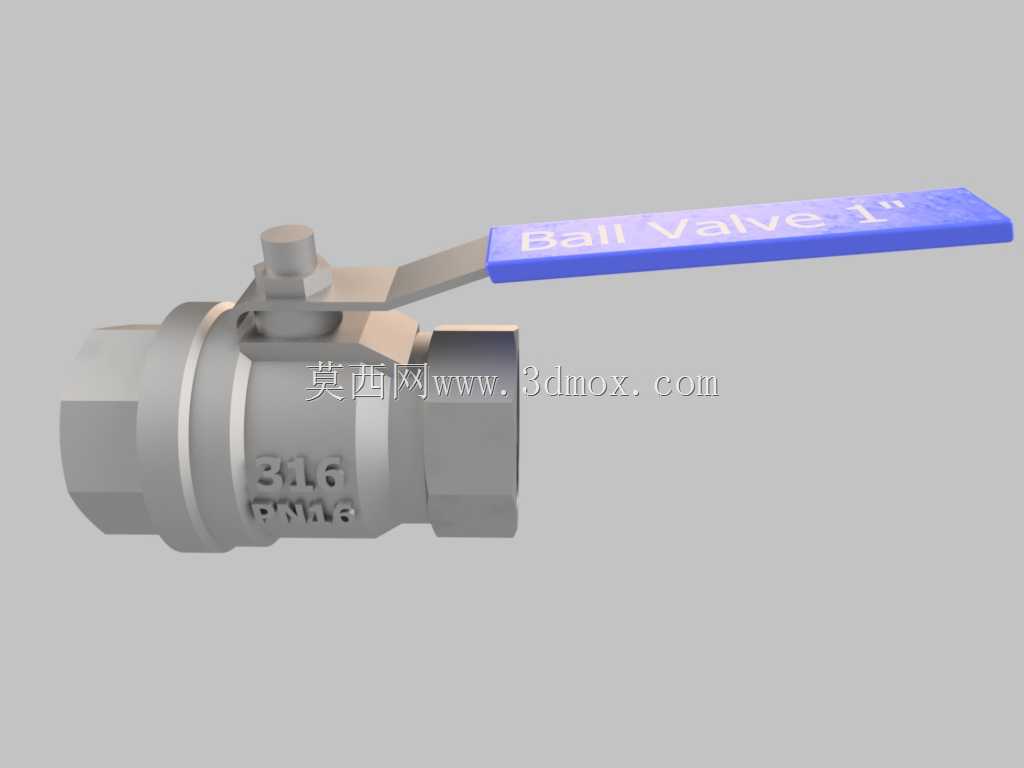

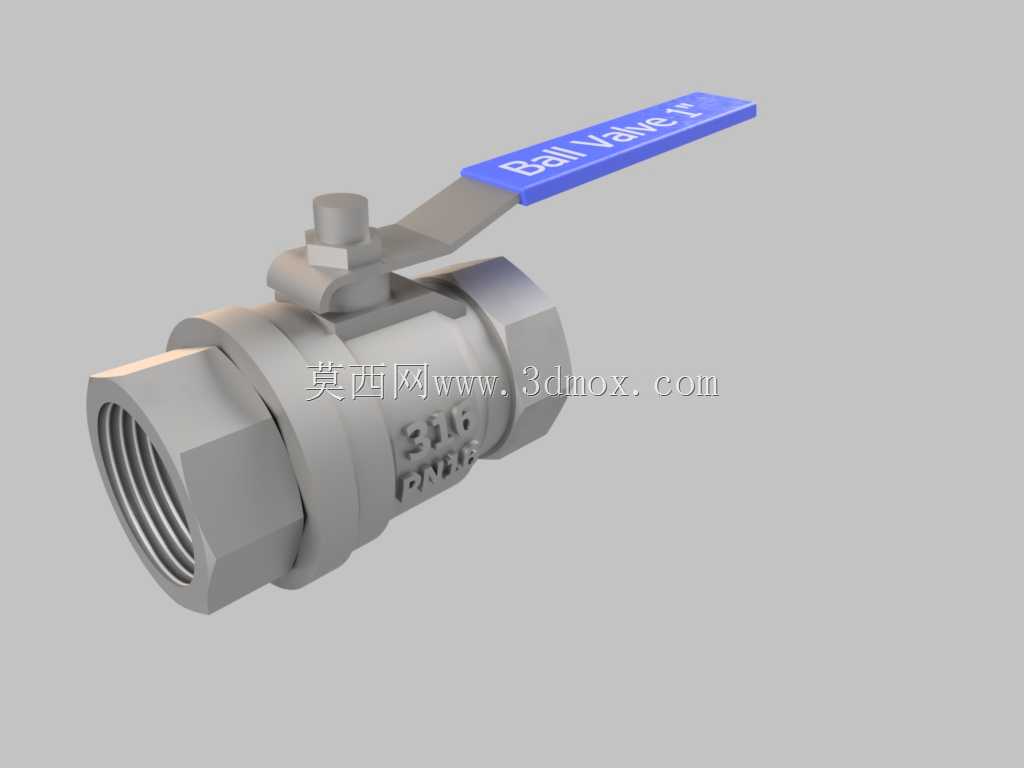

1寸内螺纹不锈钢两片式手动球阀结构

这款1寸规格的不锈钢球阀，是民用给排水、轻工流体输送、小型化工管路、暖通循环系统中极为常用的通断控制部件，核心作用是在管路系统中实现介质通路的快速开启与截断，相比闸阀、截止阀类产品，它的流阻更低、开关行程更短，操作时仅需将手柄扳动90度即可完成全开到全关的动作，日常运维的操作效率极高。从实际应用场景来看，这类不锈钢材质的球阀适配性极强，既可以用于常温清水、生活热水的供水管路，也能耐受弱酸碱类化工介质、食品级流体的输送需求，不会像铸铁阀门那样长期使用出现锈蚀掉渣污染介质的问题，在家装水路改造、小型生产设备的流体回路、消防支管、气动系统管路中都有极高的普及率。从功能特性上看，这款球阀采用两片式阀体结构，阀体两端为标准1寸内螺纹接口，安装时直接和同规格的外螺纹管路端拧紧即可，不需要额外焊接法兰，安装操作门槛低，后期维护拆卸也十分方便；内部的密封结构采用弹性阀座抱紧球体的设计，球体表面做了高精度抛光处理，和阀座贴合紧密，全关状态下的密封性能可靠，不会出现介质渗漏的问题；手柄采用加长扁柄结构，扳动时的力臂更长，即使是管路内带有一定压力的情况下，也不需要太大的力气就能完成开关操作，手柄表面做了醒目的标识处理，操作人员可以直观通过手柄的朝向判断阀门的开关状态，避免误操作。在设计思路上，这款球阀的结构完全围绕实用可靠性展开，阀体采用316不锈钢材质铸造，整体壁厚均匀，既能够承受1.6MPa级别的常规管路工作压力，也不会因为壁厚过大造成材料浪费、整体重量过重的问题；球体的流道采用全通径设计，介质通过时的通流截面和管路内径一致，不会出现节流降压的问题，也不容易在阀腔内部积存介质杂质，长期使用的故障率更低；阀体的连接螺栓均匀分布在两片阀体的结合面，锁紧后受力均匀，不会因为局部应力不均出现密封面错位渗漏的问题。从安装边界来看，这款球阀的整体外形紧凑，两端内螺纹的同轴度控制精度高，安装后不会出现管路别劲的问题，手柄的转动范围内没有多余的凸起结构，安装时只需要预留出手柄90度转动的操作空间即可，不需要额外预留过大的运维操作空间，非常适合管路排布密集、安装空间局促的场景使用，不管是水平管路安装还是垂直管路安装都能适配，不会因为安装姿态影响密封性能和操作手感。
