DN250HFC管道阻火器结构设计

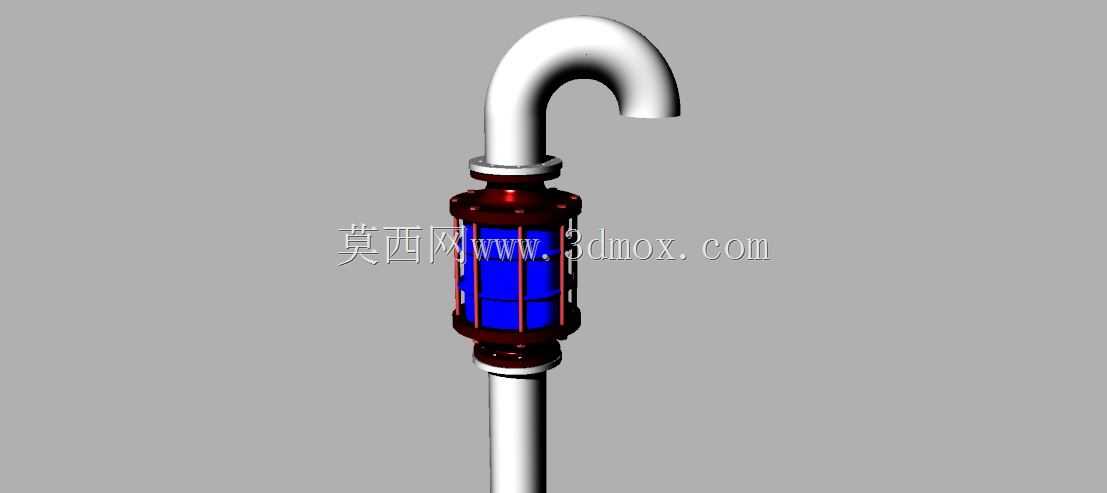

这款DN250规格的HFC型阻火器，主要应用于输送可燃气体、易燃液体蒸气的工业管路系统中，常见于石油炼化厂区的工艺管网、油气储存区的收发管路、燃气调压站的输配管线、化工生产装置的废气排放管路等场景，是管路系统中不可或缺的被动安全防护部件，核心作用是阻止外部火焰窜入存有易燃易爆介质的管路、设备内部，或是阻断火焰在管路之间的蔓延传播，避免因火焰回窜引发的爆燃、爆炸事故，保障整个输送系统的运行安全。从实际功能特性来看，该阻火器采用直通式管道串接结构，上端配置90度弯管接头，可适配管路走向的转向需求，避免额外加装弯头带来的安装冗余与流阻提升；核心阻火单元采用多层阻火芯结构，通过狭窄孔隙的淬熄效应快速冷却火焰、阻断燃烧链式反应，能够适配HFC类洁净阻燃介质输送场景的阻火需求，同时壳体采用耐压密封结构，可承受管路正常工作压力下的介质冲击，两端的法兰连接结构保证了与管路对接的密封性与连接强度，杜绝介质泄漏风险。在设计思路上，这款阻火器遵循流体阻力最小化与阻火可靠性优先的原则，整体流道采用平滑过渡设计，弯管部分采用大曲率半径圆弧结构，减少介质流经时的局部阻力损失，降低管路输送过程中的能耗；阻火芯部分采用模块化组装设计，方便后期运维时的拆卸清洗与更换，无需整体切割管路即可完成核心部件的维护；外部壳体采用分段式螺栓紧固结构，各段之间设置密封垫片，既保证了壳体的结构强度，也兼顾了装配的便捷性，同时外壳的加强筋结构提升了整体抗形变能力，可适配管路安装时的轻微应力变形。从安装边界与外形尺寸来看，该阻火器公称通径为DN250，适配同通径的工业管路对接，安装时需注意介质流向与设备标识方向一致，上端弯管的出口朝向需避开人员操作通道与高温热源，安装段前后需预留足够的操作空间，方便后期拆装维护；整体轴向安装长度适配常规管路支吊架的间距要求，无需额外增设专用支撑结构，重量分布均匀，不会对管路造成额外的偏载应力，可适配水平、垂直等多种管路走向的安装需求，安装时只需保证两端法兰对接同轴度符合管路安装规范，即可完成可靠装配，投用后可长期稳定发挥阻火防护作用，为管路系统的安全运行提供可靠保障。
