带圆顶盖可调式喷雾喷淋组件结构

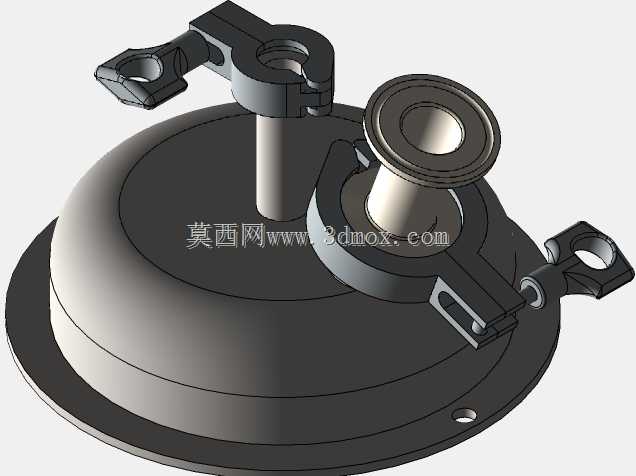

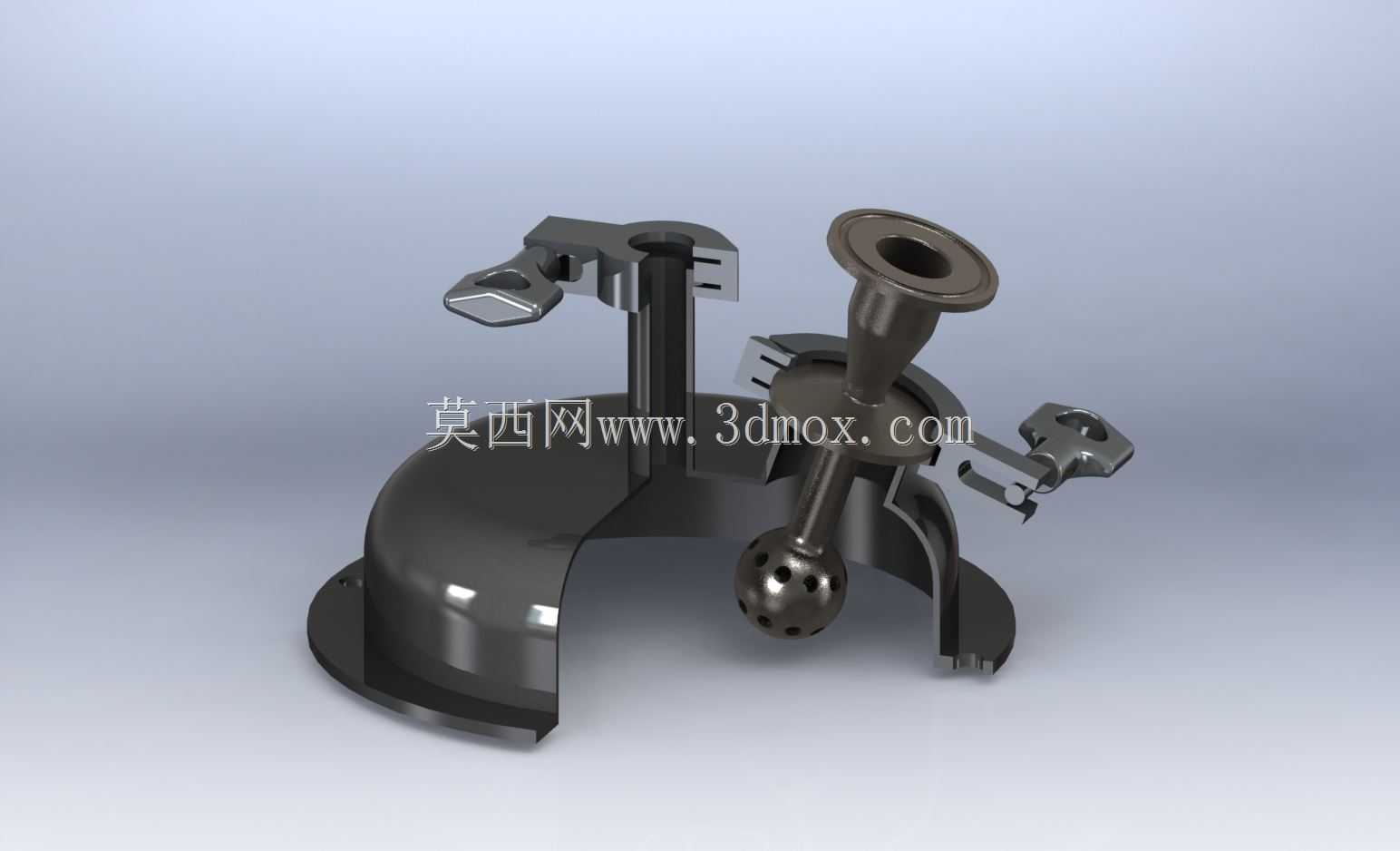

该喷雾喷淋组件主要应用于食品加工罐体内部清洗、化工反应釜内壁喷淋、畜牧养殖圈舍消毒降尘、工业涂装车间雾化加湿等场景，作为流体雾化喷洒的核心执行部件，可将压力流体打散为均匀细密的雾滴，实现全方位无死角的覆盖作业。在罐体清洗场景中，组件可固定安装在罐顶位置，依靠内部带孔的球体结构实现多方向喷射，配合流体压力完成罐体内壁残留物料的冲洗，无需人工进入密闭空间作业，大幅降低高危环境下的作业风险；在加湿降尘场景中，组件可对接低压供水管路，持续输出微米级雾滴，吸附空气中的悬浮粉尘颗粒，同时调节区域环境湿度，适配车间、养殖场等开放或半开放空间的环境调控需求。产品核心功能特性集中在雾化均匀度与角度可调性两方面，底部带密集喷孔的球体为核心雾化部件，流体经过球体内部流道后从喷孔高速喷出，在空气剪切作用下形成均匀雾场；上方的圆顶盖结构既可以阻挡向上喷射的雾滴，避免流体喷溅到安装基面造成积液渗漏，也可以对内部球体形成防护，避免大颗粒杂质进入喷孔造成堵塞。两侧的快装卡扣结构可实现组件与安装基座的快速对接，无需额外工具即可完成拆装维护，降低日常检修的操作难度。设计过程中优先考虑了流体流道的顺滑性，内部过渡位置全部采用圆角处理，减少流体经过时的阻力损失，保证同等供水压力下的喷射距离与雾化效果；球体与基座的配合间隙经过反复校核，既保证球体可在一定范围内转动调整喷射角度，也避免间隙过大造成流体泄漏，适配不同安装位置的角度调整需求。外形设计上整体采用矮胖式圆柱基座搭配半球形顶盖的结构，基座底部设置带安装孔的法兰边，可通过螺栓固定在罐体顶部或管路支架上，安装边界需预留至少两倍于组件直径的操作空间，方便后期调整球体喷射角度与拆卸清理喷孔；整体外露结构无尖锐棱角，全部做圆弧过渡处理，避免安装与维护过程中划伤操作人员，同时减少流体在表面积留形成的结垢问题，日常清洁仅需擦拭外表面即可维持整洁。
