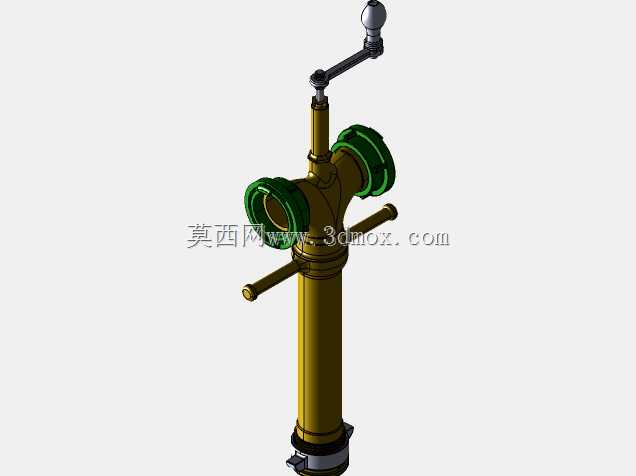

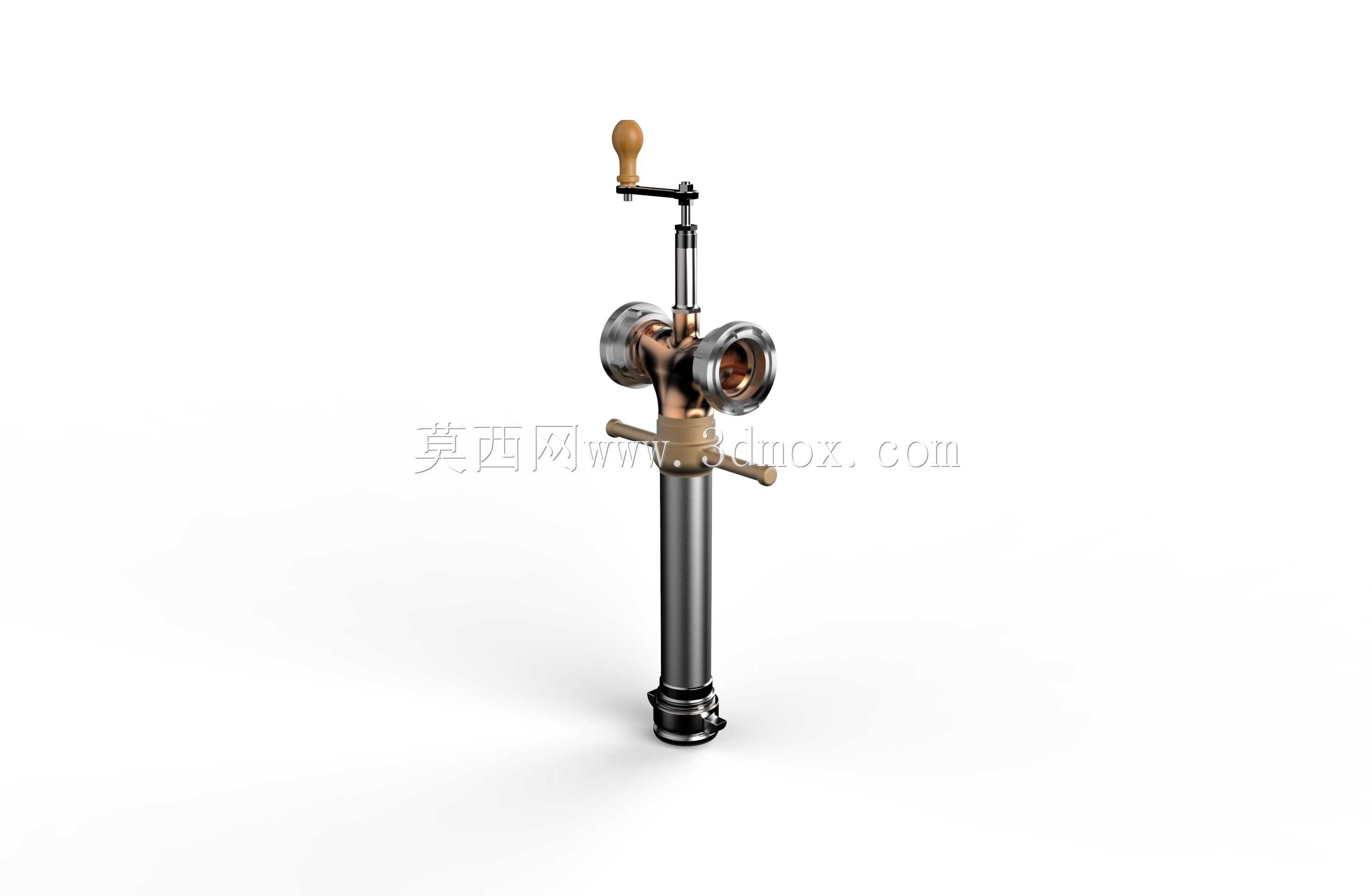

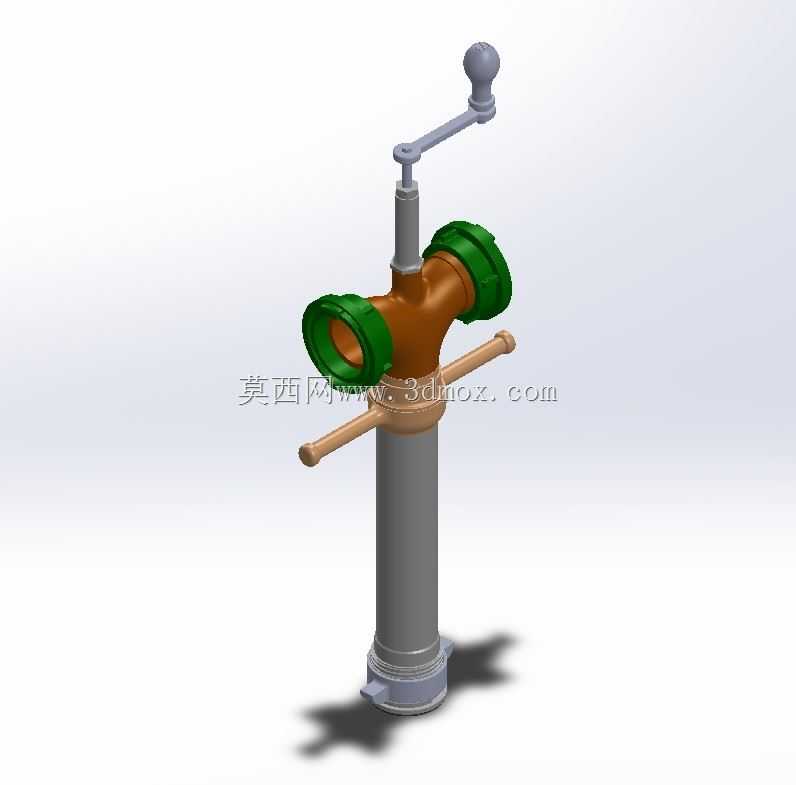

澳式带Storz接口消火栓立管结构设计

这款消火栓立管主要应用于城市消防供水系统、工业厂区消防管网、商用建筑室内外消防接驳场景，是消防供水链路中末端出水调控的核心部件，适配带Storz标准快接配件的消防水带、消防水炮等终端灭火设备，可在火灾处置场景下快速完成供水管路与出水设备的连通，同时实现供水通路的启闭、水流调节操作，为灭火作业提供稳定的高压供水通路支撑。从实际用途来看，该立管承担着竖向输水、接口转接、操作调控的多重作用，既能够将地下消防管网或者建筑内部竖向消防供水管路的压力水输送至作业高度，又可以通过侧置的双Storz接口同时接驳两条消防水带，支持多作业面同时出水灭火，顶部的手轮操作机构可控制主通路的启闭程度，侧部的辅助操作手柄可在高压供水状态下辅助锁紧接口、调整立管安装角度，适配复杂作业现场的快速部署需求。在功能特性设计上，这款立管采用立式柱状主体结构，主体输水通道采用大通径直管设计，可最大程度降低输水过程中的压损，保证出水端的压力满足灭火作业要求；侧部对称布置的两个Storz快接接口采用标准化卡接结构，无需额外工具即可完成与配套水带接头的快速对接与拆卸，接口内部设置密封承压结构，可在1.6MPa的常规消防供水压力下保持无渗漏状态；顶部的操作手轮采用木质绝缘握柄搭配金属传动杆结构，操作力矩经过合理匹配，单人即可轻松完成阀门的启闭操作，即使在戴防护手套的作业场景下也能顺畅施力；主体下部的连接端采用适配标准消防管路的对接结构，可直接与地下消火栓立管、建筑竖向消防管路的预留接口完成密封连接，安装后整体结构稳固，可承受水带拖拽、作业碰撞等外力作用不会出现松脱渗漏。从设计思路层面，这款立管充分考虑消防作业的应急属性，所有操作结构均遵循快操作、低门槛、高可靠性的设计原则，没有冗余的复杂结构，所有运动部件均做了防锈耐磨处理，可在户外露天、潮湿管网环境中长期存放不出现卡滞、锈蚀问题；接口位置的尺寸完全遵循Storz接口的通用标准，可与市面上绝大多数同规格消防配件通用互换，无需定制专属配件即可完成现场替换与部署。在外形尺寸与安装边界方面，这款立管整体为竖向柱状结构，主体管径适配常规DN100消防供水管路，整体安装高度满足室外消火栓操作的人体工程学要求，操作手轮与侧部接口的位置均避开了安装后的操作盲区，安装时仅需保证下部接口与供水管道同轴对接，预留出侧部接口周围不小于30厘米的操作空间即可满足水带接驳、阀门操作的空间需求，无需额外设置复杂的支撑结构，自身结构强度即可满足常规安装与使用的受力要求。
