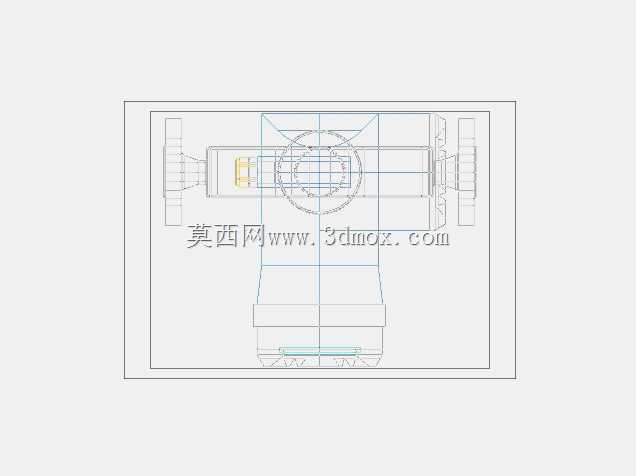

恩德斯豪斯科氏力质量流量计结构设计

这款测量仪表的三维结构设计，面向流程工业的流体精准计量场景，可覆盖化工、食品饮料、水处理、油气输送等多领域的管道流体参数监测需求，是过程控制环节中实现物料核算、配比调控、贸易交接的核心测量部件。设备实际用途为直接测量封闭管道内流体的质量流量，同时可同步获取流体密度、温度参数，间接推导体积流量、浓度等关键工艺指标，相比传统差压式、容积式流量计，无需额外温压补偿即可实现高精度测量，对高粘度流体、含气液混合介质的工况适配性更强。从功能特性来看，该结构采用双测量管振动设计，通过检测流体流动时对测量管产生的科里奥利力相位差换算流量参数，测量不受流体物性变化影响，测量管内部无节流、无活动部件，压损更低且不易出现介质滞留，可满足卫生级工况的清洁要求，外壳采用一体式防爆结构设计，可适配易燃易爆危险区域的安装使用要求。设计过程中优先考虑测量精度与安装适配性，测量管采用对称式布局，抵消外界振动干扰对测量信号的影响，传感器与变送单元采用一体化集成结构，减少信号传输损耗，同时预留标准电气接口与过程连接端，适配不同公称通径的工业管道安装需求。外形尺寸方面，整体采用T型布局结构，横向测量段长度匹配常规管道安装的直管段要求，竖向变送单元的高度预留足够的接线与操作空间，安装边界充分考虑现场管道排布的间距要求，过程连接端采用标准法兰对接结构，无需额外定制转接件即可完成现场安装，设备底部预留安装支撑点位，可有效抵消管道振动带来的测量偏移，整体结构紧凑，可在狭窄的管廊空间内完成布设，适配新旧产线的仪表升级改造需求。
