带侧向抽芯结构的聚氯乙烯注塑模具

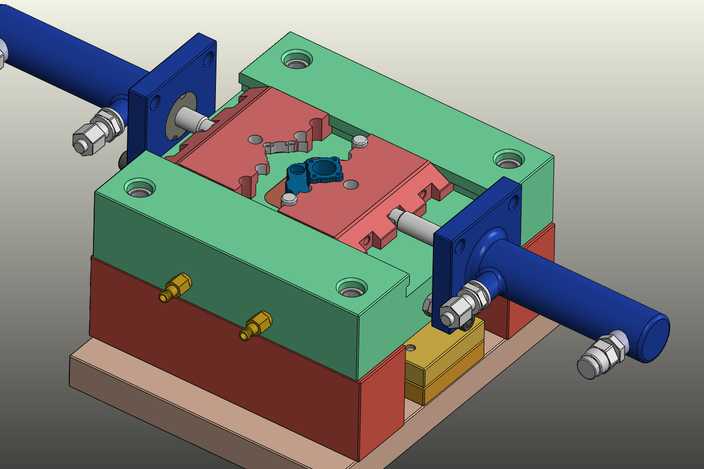

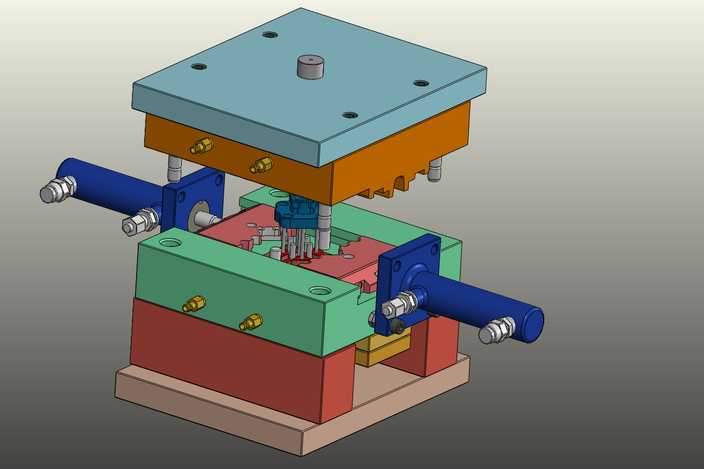

本模型为针对聚氯乙烯材质塑件设计的注塑模具三维作品，建模过程中严格遵循注塑模具设计规范，完整还原了模具从定模到动模的全层级装配结构。建模阶段先完成模架基础构件的参数化搭建，依次构建定模座板、定模板、动模板、支承板、动模座板等标准模架零件，保证各板件的导柱导套安装孔、紧固螺钉孔位完全对齐，合模导向精度符合设计要求。针对塑件的侧向凹凸结构，模型完整设计了两组对称布置的液压侧向抽芯机构，包含侧型芯滑块、液压缸连接组件、滑块导向锁紧结构，还原了开模过程中侧抽芯先动作、避免拉伤塑件的运动逻辑，抽芯行程参数匹配塑件侧凹深度，保证抽芯动作顺畅无干涉。浇注系统部分设计了适配聚氯乙烯熔体特性的主流道、分流道与浇口结构，主流道衬套与定位圈的安装位完全匹配标准注塑机定位尺寸，浇口形式选择侧浇口，保证熔体填充时流动平稳，减少聚氯乙烯材料降解风险。冷却系统在定模、动模及侧抽芯滑块处均布置了循环冷却水道，搭配铜质水嘴接头模型，还原了模具温度调节的结构设计，保证成型过程中模温均匀，减少塑件翘曲变形缺陷。顶出系统采用推杆顶出结构，推杆排布对应塑件受力均匀区域，避免顶出过程中塑件出现顶白、变形问题。渲染阶段对不同模具零件赋予了对应材质：模架板件采用不同配色的钢材哑光材质区分定动模区域，液压缸组件采用蓝色金属漆材质，水嘴、导柱等标准件采用黄铜与抛光钢材质，通过材质区分清晰展现各部件的功能分区，装配配合面的贴合关系、运动部件的间隙预留都在模型中精准体现，整体结构完整覆盖注塑模具的成型、导向、抽芯、冷却、顶出全功能模块，可用于注塑模具结构学习、设计方案参考使用。
