立式多滤筒工业滤尘设备结构设计

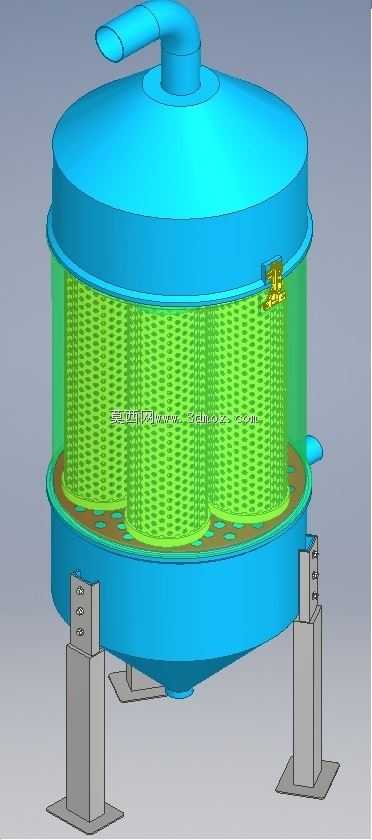

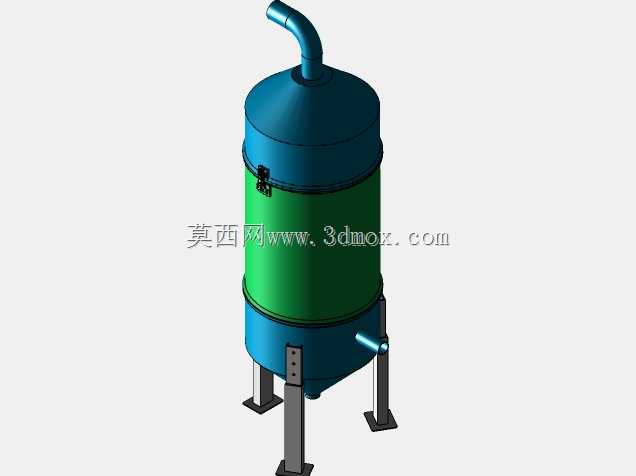

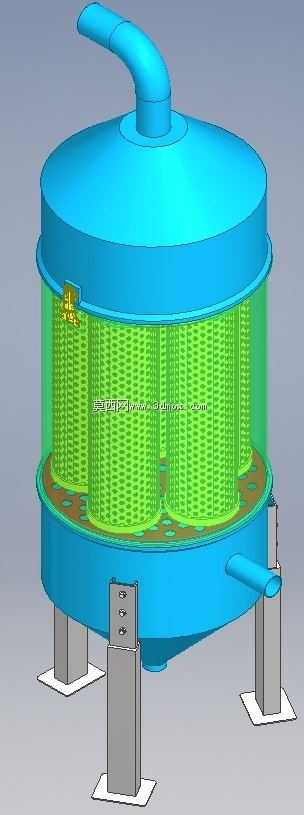

该滤尘设备主要面向工业生产车间的含尘废气治理场景，可适配木工加工、金属打磨、粉体输送、粮食加工等多类产生悬浮粉尘的作业工况，作为车间除尘系统的核心气固分离单元，能够有效拦截气流中裹挟的固体粉尘颗粒，净化后排出符合环保要求的洁净空气，避免粉尘扩散造成车间环境污染、操作人员职业健康损害，同时也可回收部分有价值的粉体物料，减少生产原料损耗。设备采用立式圆筒罐体结构，整体为上中下三段式布局，顶部设置切向进气弯管，含尘气流从顶部弯管进入罐体内部后，会沿罐体内壁形成稳定的旋流，大颗粒粉尘在离心力作用下率先被甩向罐壁，沿壁面滑落至下部锥斗区域，完成第一级粗分离；中段罐体内部环形布置多组褶皱式滤筒，滤筒采用高密度滤网材质，经过初分离的气流穿过滤筒侧壁时，剩余的细微粉尘会被拦截在滤筒外表面，洁净气流透过滤筒进入内部空腔后汇集，从设备侧部的出气接口排出，完成第二级精过滤，这种两级分离的设计思路能够大幅降低滤筒的过滤负荷，延长滤筒的清灰周期与使用寿命。下部采用锥形灰斗设计，被拦截下来的粉尘会沿锥斗斜面滑落至底部排灰口，可搭配卸灰阀定期集中排出收集的粉尘，无需频繁拆解设备清理积灰。设备支撑采用四根对称布置的方形支腿结构，支腿底部带有方形安装底板，可通过膨胀螺栓与车间地面或设备平台固定，保证设备运行过程中的结构稳定性，避免气流扰动造成设备晃动。设计过程中充分考虑了设备的安装边界与维护空间，罐体中段设置快开式密封结构，需要更换滤筒或检修内部构件时，可快速打开中段罐体，无需整体吊装拆解上部结构，大幅降低后期维护的操作难度；顶部进气弯管与侧部出气接口均采用标准法兰连接尺寸，可直接对接车间现有通风管道，无需额外定制转接构件，适配性较强。整体结构布局紧凑，立式设计能够最大程度减少设备的占地面积，适合车间内空间有限的安装场景，罐体外部做圆滑过渡处理，无尖锐凸起结构，避免安装与维护过程中发生磕碰伤害，滤筒的布置密度经过优化，在保证过滤面积满足处理风量要求的前提下，尽可能缩小罐体直径，平衡设备处理能力与外形尺寸的关系，支腿高度经过合理计算，预留出灰斗下方足够的排灰操作空间，方便工作人员在底部安装集灰装置或开展排灰作业。
