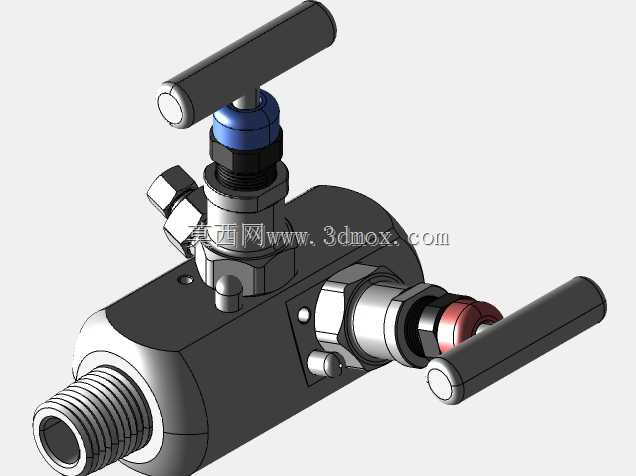

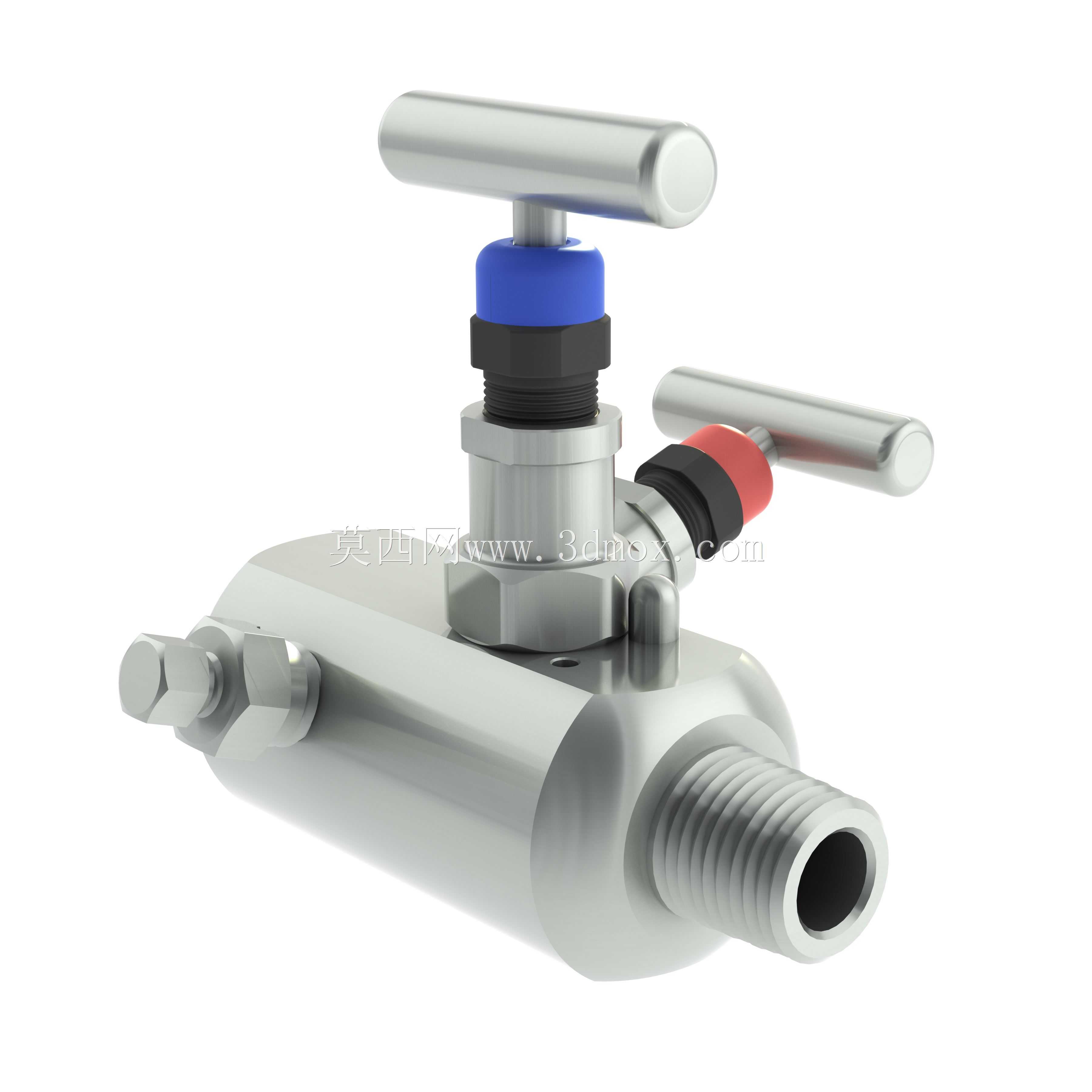

不锈钢多手柄仪表管路小歧管阀结构

这款歧管阀主要应用于工业仪表测量管路系统中，常见于石油炼化、化工生产、电力电站、水处理等领域的压力、差压变送器配套管路，承担着管路取压、切断、平衡、排污的核心作用，能够在不拆卸仪表的前提下完成在线校准、零点调整、管路吹扫等操作，大幅降低仪表维护的工作量，避免频繁拆装引发的介质泄漏风险，保障压力、流量等工艺参数测量的准确性与连续性。产品整体采用一体化锻造不锈钢本体结构，摒弃了多件拼接的传统设计，有效减少了外泄漏点，适配水、蒸汽、油品、弱腐蚀性化工介质等多种常见工业流体的输送控制场景，可在中低压常温管路工况下长期稳定运行。产品设置了多组独立操作手柄，主通径手柄负责主管路的通断控制，侧置手柄负责平衡回路或者排污支路的启闭，不同手柄采用差异化配色标识，便于现场操作人员快速识别功能，避免误操作引发的工艺故障。手柄采用T型防滑结构设计，操作人员无需额外工具即可完成启闭操作，操作力矩经过合理匹配，既保证密封面的足够压紧力，又不会出现操作费力或者密封件过度磨损的问题。密封结构采用多级组合密封设计，阀杆部位设置了多重密封件，既能够防止介质沿阀杆向外泄漏，又可以阻挡外界粉尘、水汽进入阀腔内部，延长阀门的使用寿命。接口端采用标准外螺纹连接形式，安装边界符合常规仪表管路的配套尺寸要求，可直接与现有仪表管路的接头适配，无需额外加工转换连接件，安装时只需保证螺纹同轴度，按照标准力矩拧紧即可完成固定，后期维护更换也十分便捷。设计过程中充分考虑了现场安装的空间需求，整体结构紧凑，各个手柄的操作空间预留充足，即使在密集排布的仪表管路架上也能顺利完成操作，不会出现相邻阀门互相干涉的问题。本体内部流道经过平滑过渡处理，尽可能减少介质流动的阻力，避免流道死角造成的介质残留、杂质堆积问题，保障管路介质输送的顺畅性，同时降低介质紊流对压力测量精度的干扰。阀体端部的排污接口可在管路维护时排出阀腔内残留的介质与杂质，避免杂质堆积损伤密封面，保障阀门长期使用的密封可靠性。
