4英寸明杆法兰式浆液闸阀结构设计

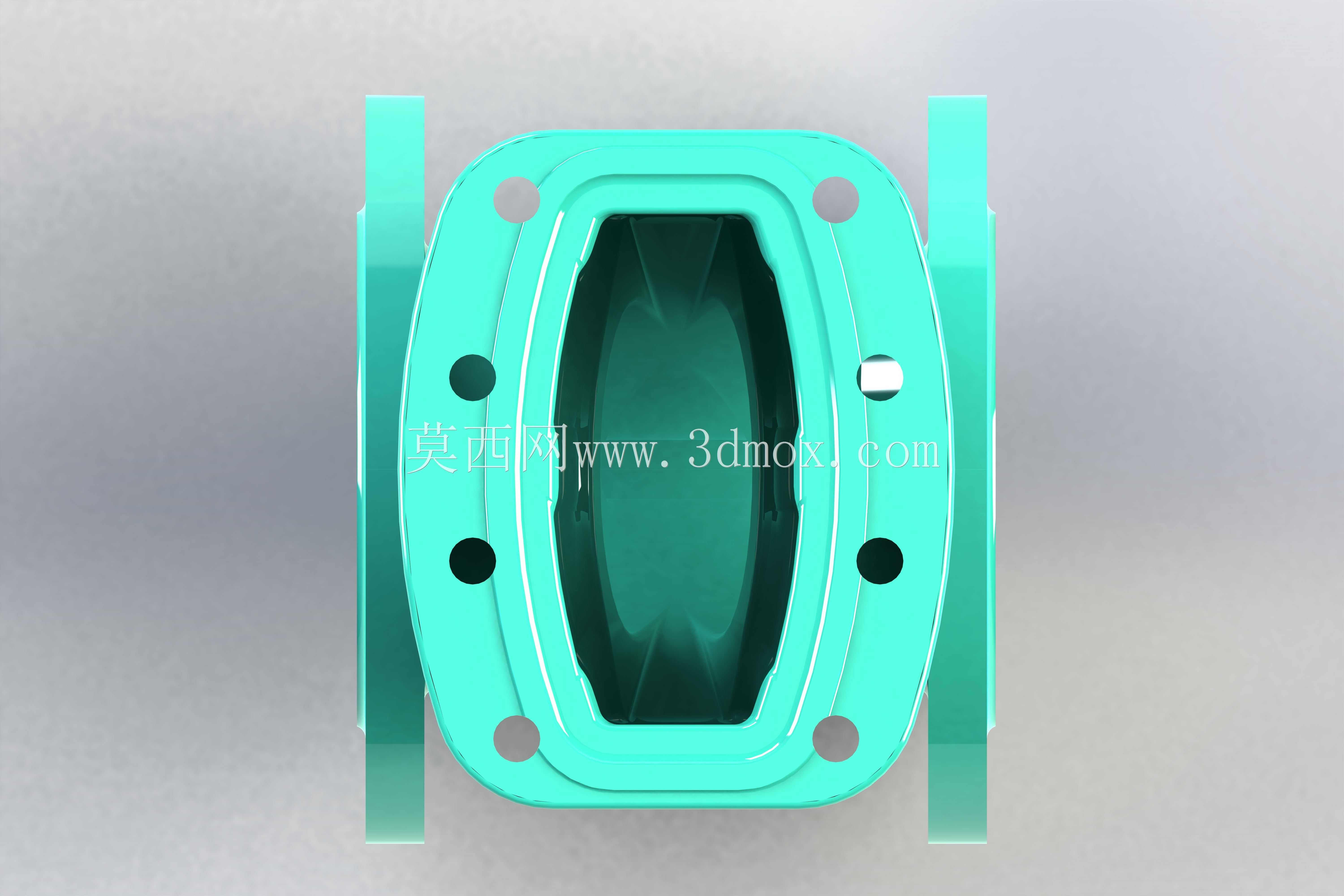

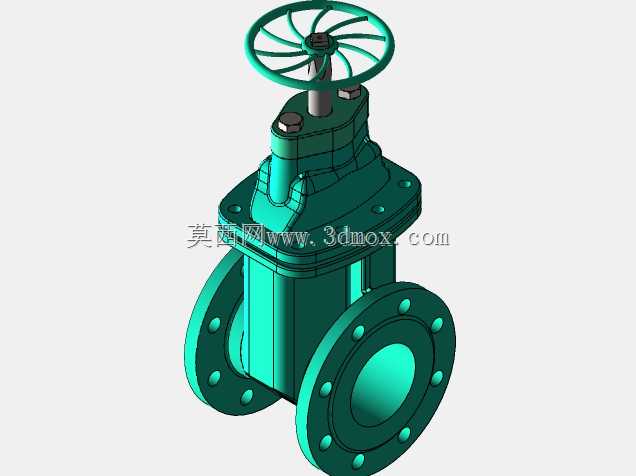

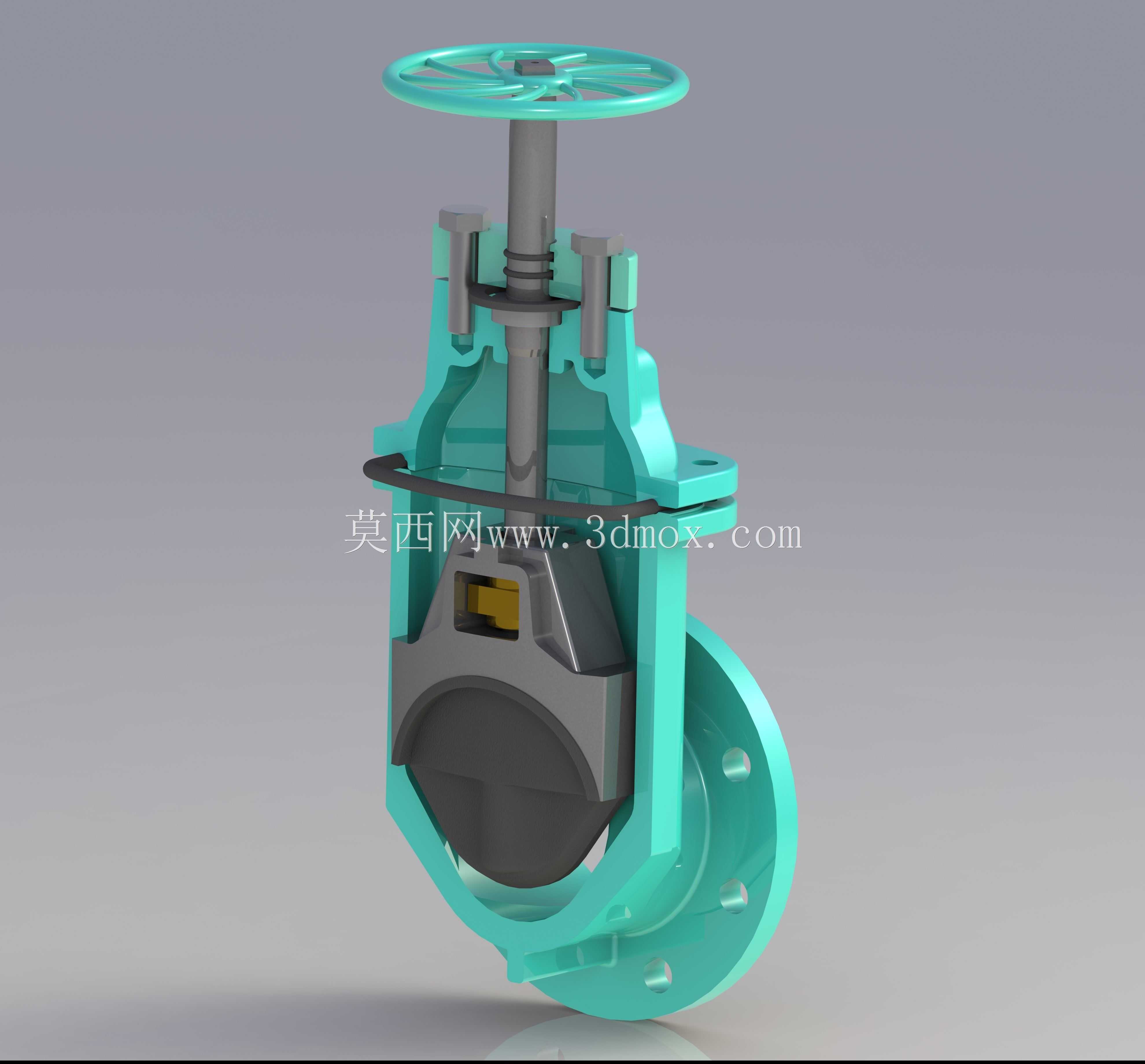

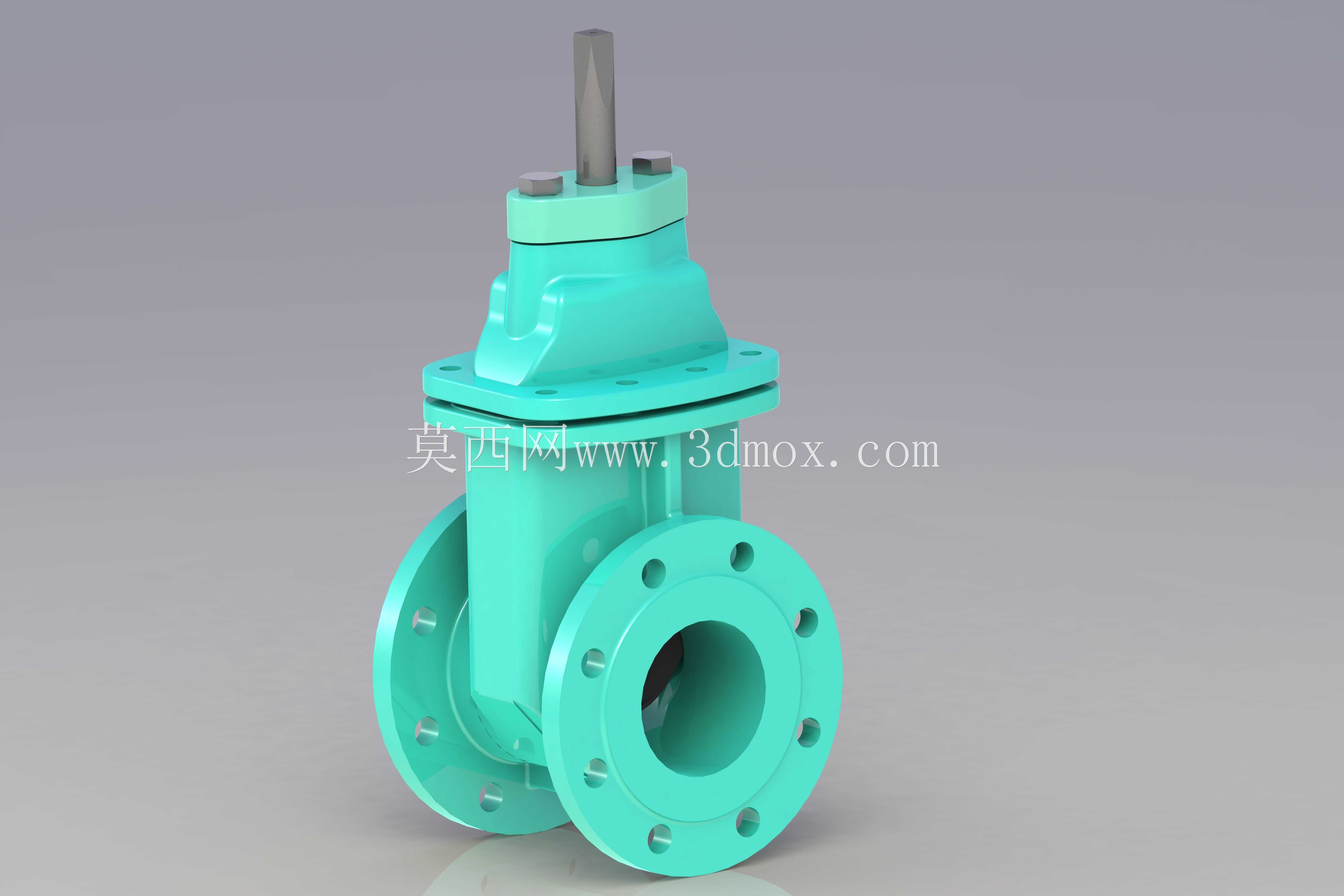

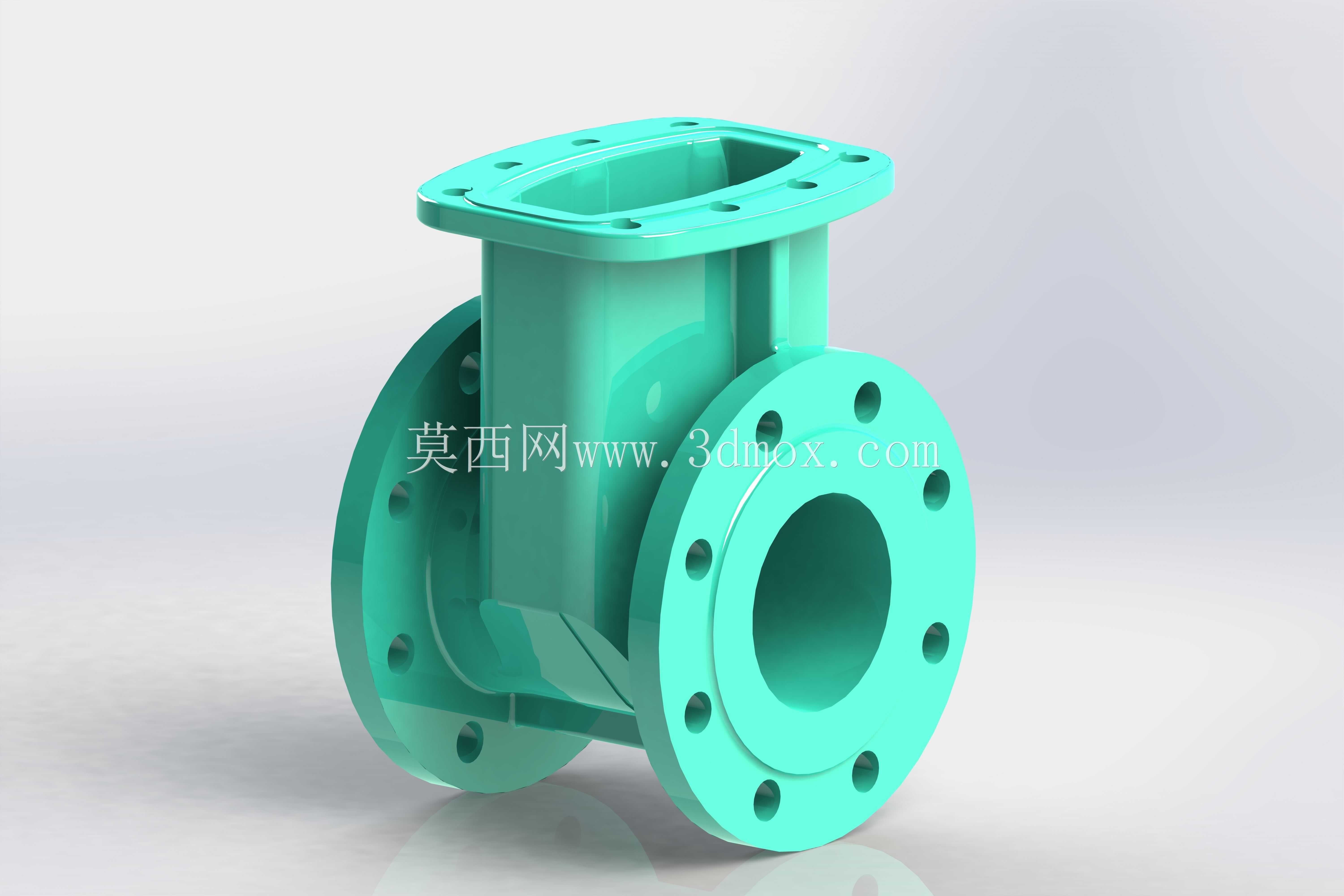

这款4英寸规格的明杆法兰式浆液闸阀，主要面向矿山尾矿输送、市政污水处理、造纸浆料输送、化工粉体浆液管路等工况场景设计，这类场景的输送介质多为带有固体颗粒的高浓度浆体，普通密封结构的阀门极易出现颗粒卡涩、密封面磨损泄漏的问题，该款闸阀针对性优化了结构设计，能够在高磨蚀性浆体管路中长期稳定运行。从实际用途来看，它安装在管路系统中，主要承担管路介质的通断截断功能，不适合做节流调节使用，全开状态下阀板完全抬升至阀腔上部，流道完全贯通，介质通过时不会产生明显的流阻，也不会在阀腔内部形成介质淤积，能够有效避免浆体中的固体颗粒沉积在阀座附近造成的启闭卡滞问题。在功能特性设计上，这款闸阀采用了对夹式法兰连接的密封结构，阀座采用耐磨弹性材质包覆，阀板闭合时能够自适应补偿密封面的磨损间隙，即使介质中混杂有细小的纤维、固体颗粒，也能在闭合过程中被阀板推挤到阀腔下部的排渣空间，不会嵌入密封面之间造成密封失效；顶部的手轮通过梯形螺纹传动副带动阀杆做升降运动，明杆结构的设计可以让运维人员直观通过阀杆的伸出长度判断阀门的启闭状态，同时阀杆的螺纹部分完全暴露在阀腔外部，不会和输送的浆体介质接触，从根源上避免了颗粒进入螺纹副造成的传动卡涩、螺纹磨损问题，大幅延长了传动结构的使用寿命。设计思路上，这款闸阀采用了短结构的阀体设计，相比同口径的普通楔式闸阀，整体轴向安装长度缩短近三分之一，能够有效节省管路安装空间，阀体下部采用全通径无凹槽的流道设计，介质通过时没有突兀的结构变径和凹陷区域，浆体能够顺畅通过不会残留；阀板采用整体式耐磨合金材质，表面做了硬化处理，抗磨蚀性能是普通铸铁阀板的三倍以上，能够耐受高浓度浆体的长期冲刷。从安装边界来看，这款阀门的法兰连接尺寸完全适配4英寸公称通径的管路法兰标准，安装时只需保证两侧管路法兰同轴，法兰密封面平行，按照对角顺序均匀紧固连接螺栓即可，不需要额外调整管路位置；手轮的操作高度符合常规管路运维的操作区间，不需要额外加装操作延长杆，日常启闭只需要转动手轮即可完成，维护时只需定期对阀杆螺纹部分加注润滑脂，检查填料压盖的密封状态即可，整体运维成本极低，非常适合工况环境复杂、运维条件有限的工业现场使用。
