立式支腿结构氢气释放罐体设备

这款立式罐体设备主要应用于工业制氢、加氢站配套、化工生产制程中的氢气安全泄放与缓冲环节，在氢能储运、精细化工、新能源生产场景中承担核心的压力调控与气体释放功能，当管路或前端反应装置内氢气压力超出安全阈值时，可通过罐体的多接口结构完成定向泄压释放，避免管路超压引发的安全风险，同时也可作为制程中的氢气缓冲单元，稳定管路内的气体压力波动，保障后端用气设备的运行稳定性。

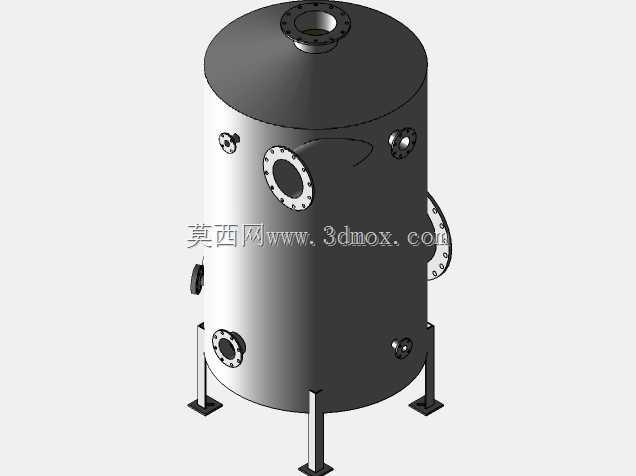

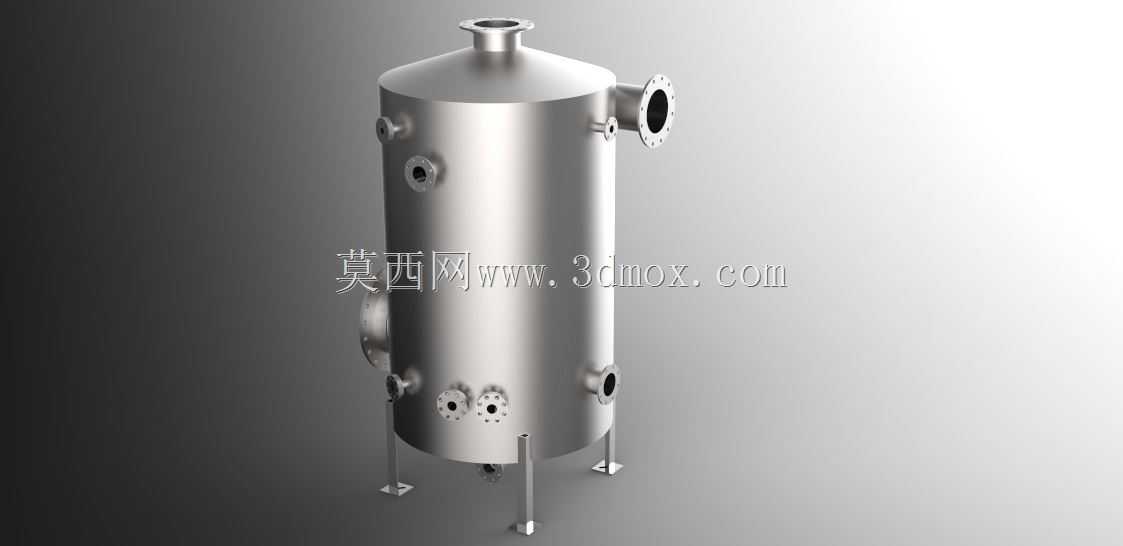

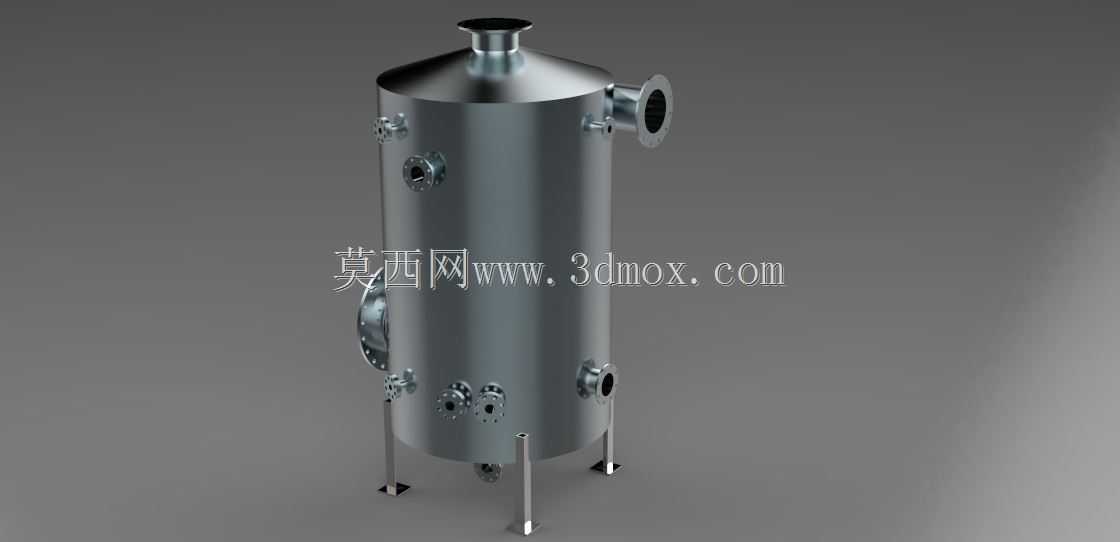

设备整体采用立式圆柱承压结构设计，主体为等径圆柱形筒体，顶部采用标准椭圆封头结构做承压密封，相比平封头结构能够更好地分散内部压力载荷，降低应力集中风险，底部采用三根均匀分布的支腿式支撑结构，支腿底部带有方形安装脚板，可通过地脚螺栓与安装基础做刚性固定，保障设备运行过程中的结构稳定性，避免介质流动或压力波动引发的罐体晃动。

罐体周身根据工艺需求布置了多组不同通径的接口，顶部设置大口径主释放接口，用于大流量泄压时的气体排出，侧部分别布置了不同规格的法兰接口与螺纹接口，分别对应进气、出气、压力检测、安全附件安装、排污等不同功能需求，所有接口的位置排布充分考虑了现场安装的操作空间，相邻接口之间预留了足够的阀门、仪表安装距离，避免后期装配时出现操作干涉。

设计过程中严格遵循承压设备的载荷分布逻辑，筒体壁厚根据预设的工作压力等级做匹配计算，所有接口的补强结构都与筒体做一体化设计，降低接口位置的应力集中系数，支腿与筒体的连接位置采用加强筋做结构补强，承受满液状态下的整体载荷与侧向冲击力。设备的安装边界充分考虑工业现场的布局需求，立式结构相比卧式结构能够大幅减少占地面积，支腿的高度设计预留了底部排污操作的空间，方便后期运维过程中开展罐体内部排污、杂质清理等作业，周身接口的方位排布可根据现场管路走向做适配调整，能够适配不同安装场景的管路对接需求，无需额外加装过度转接管件即可完成现场装配。
