半英寸通径手动不锈钢蝶阀结构设计

　　在生物制药、洁净食品加工、高端精细化工的流体输送管路系统中，对接触物料的阀件有着极为严苛的卫生级要求，这款手动操作的蝶阀正是针对这类高端不锈钢管路场景开发的控制元件，适配外径1/2英寸的洁净管路，可满足BPE级卫生标准的使用需求。从实际工况适配来看，这类小通径蝶阀常被用在洁净流体管路的支路截断、采样点控制、小型罐体进出料管控位置，相比同通径的球阀、截止阀，蝶阀的结构更紧凑，安装后占用的管路轴向空间更小，在排布密集的洁净工艺管路上，能有效减少管路布局的干涉问题，给周边的管路固定件、检测仪表留出足够的安装操作空间。

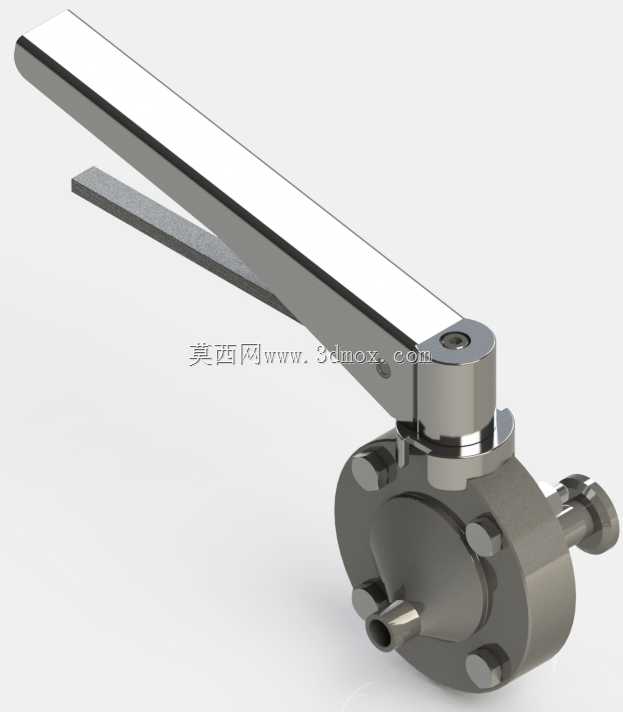

　　从功能特性上看，这款蝶阀采用杠杆式手动操作手柄，手柄的力臂长度经过匹配计算，操作人员无需借助额外辅助工具，仅靠手部施力即可完成阀板的90度回转，实现管路的通断切换，手柄的开合位置有明确的角度限位，能直观反馈阀门的当前开关状态，避免现场操作的误判。阀板与阀体的密封配合面做了圆弧过渡处理，没有卫生死角，流体经过时不会产生物料滞留，也便于日常生产后的CIP清洗、SIP灭菌操作，完全符合高端卫生级管路的使用要求。阀体整体采用不锈钢材质加工，接触流体的表面做了精细化抛光处理，能够耐受常规的酸碱清洗介质腐蚀，也不会对输送的高洁净度物料造成金属离子析出污染，适配医药注射剂、高端乳品、生物制剂等对物料接触件要求极高的输送场景。

　　在设计思路层面，这款蝶阀的结构做了针对性的优化：首先是操作手柄的结构，采用了长条形冲压成型的杠杆结构，手柄表面做了平整处理，没有容易积尘的凹槽结构，适配洁净车间的日常清洁要求；手柄与阀杆的连接位置采用了防松的固定结构，长期频繁开关操作也不会出现手柄松动、开关角度错位的问题。其次是阀体的连接端，采用了适配1/2英寸外径管路的连接结构，安装时可与同规格的卫生级管路接头直接配合，无需额外加工转接件，降低现场安装的适配成本。阀杆与阀体的密封位置采用了多级密封结构，既可以避免管路内的流体从阀杆位置外漏，也能阻止外部环境的污染物进入管路内部，满足洁净工况的双向密封要求。

　　从外形尺寸与安装边界来看，这款蝶阀的轴向安装长度较短，安装后在管路轴向方向的伸出尺寸远小于同通径的其他截断阀类，在管路排布时，只要预留出与1/2英寸管路匹配的安装空间，同时在手柄操作侧留出足够的扳手操作空间——也就是手柄回转90度所需的扇形空间，即可完成安装，不需要额外预留过大的检修操作空间。阀体底部的连接法兰结构做了对称设计，安装时不需要区分进出口方向，可根据现场管路的排布方向灵活调整手柄的朝向，降低现场安装的对位难度。阀板的回转半径经过精准校核，在全开状态下，阀板完全贴合管路通径的内壁方向，不会对管路内的流体造成额外的节流阻力，流体经过阀门时的压损极小，不会影响小管径管路的输送效率；在全关状态下，阀板的密封面与阀体密封圈完全贴合，可满足低压洁净流体管路的截断密封要求，不会出现内漏问题。

　　在实际选型适配中，这类小通径卫生级蝶阀常被布置在发酵罐的进料支路、纯化水输送管路的用水点、配液系统的分支管路位置，相比卫生级球阀，它的开关行程更短，操作人员可以快速完成通断操作，而且整体重量更轻，在小管径薄壁不锈钢管路上安装时，不会给管路带来过大的附加载荷，避免长期使用后管路出现变形、焊缝开裂的问题。同时，这款蝶阀的整体结构没有易松动的外露小零件，在洁净车间定期清洁消毒的过程中，不会出现零件脱落掉入物料或清洁区域的风险，符合洁净生产区域的设备安全要求。
