3/4英寸BPE三灯卡箍式安装构件

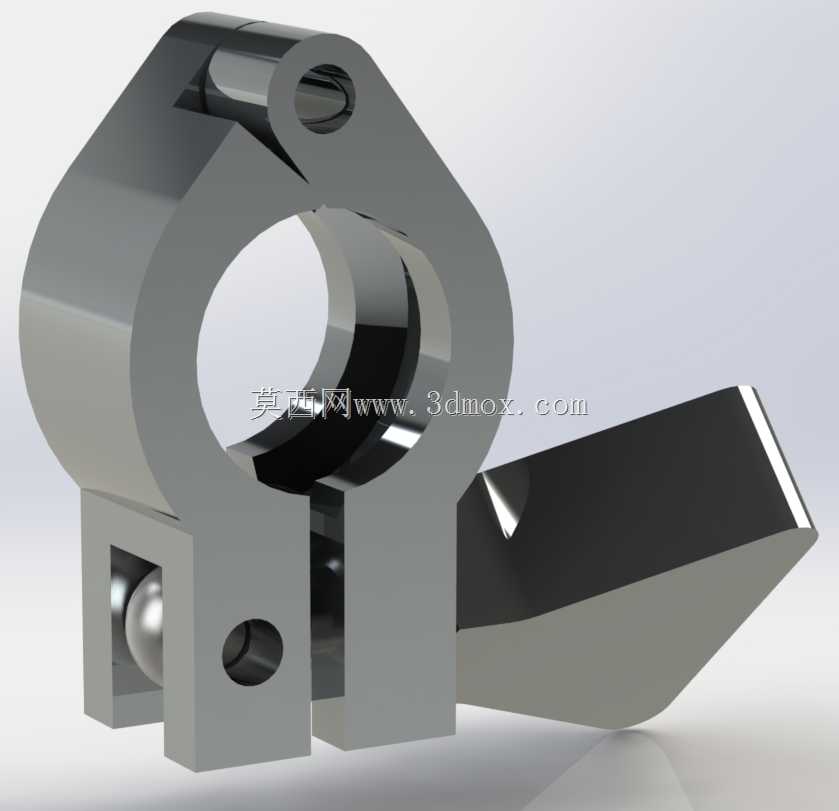

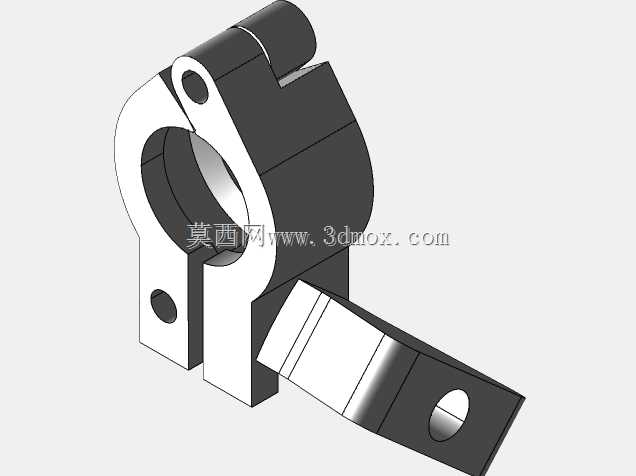

　　这款构件主要应用于生物制药、食品加工领域的洁净工艺管道配套场景，这类场景对管道配套件的安装便捷性、卫生级适配性有较高要求，BPE标准本身就是针对生物工艺设备制定的规范，适配3/4英寸管径的管道系统，主要用来在洁净管道上固定配套的三角照明灯具，满足工艺段局部照明的安装需求。从结构设计来看，主体采用卡箍式快开结构，环形抱合部分的内径严格匹配3/4英寸BPE管道的外径公差，抱合面做了圆弧过渡处理，避免安装时刮伤管道外壁的抛光层，毕竟洁净管道的外壁粗糙度通常要求在Ra0.8以下，任何刮伤都可能造成清洁死角，滋生微生物残留。抱箍的开合端设置了销轴连接结构，销轴孔的同轴度控制在0.02mm以内，保证开合动作顺畅无卡滞，销轴端部做了防脱限位，

　　避免频繁拆装时销轴脱落丢失。抱箍侧面延伸出的灯体安装座，设置了两个定位销孔和一个紧固螺纹孔，定位销孔用来和三角灯的安装底座做精准对位，保证灯具安装后照射角度固定，不会因为管道振动出现偏移，紧固孔采用标准内螺纹，适配常规的卫生级紧固螺钉，安装时不需要额外定制连接件。安装座下方还集成了弹簧顶紧结构，内置的钢珠弹簧组件可以在灯具安装后提供持续的预紧力，抵消管道运行时产生的微幅振动，避免长期使用后紧固件松动导致灯具移位。构件的受力部分做了加厚处理，抱箍的环形主体壁厚根据3/4英寸管道的常用安装工况做了强度校核，在承受灯具重量加上管道振动载荷的情况下，最大变形量控制在0.05mm以内，不会出现抱箍滑脱或者变形的问题。从安装边界来看，

　　抱箍完全闭合后，整体的径向最大尺寸比管道外径大42mm，轴向安装宽度为28mm，在排布密集的洁净管道集群中，这个尺寸不会和相邻的管道、阀门、卡箍等构件产生干涉，安装时不需要调整周边其他构件的位置，直接扣合在管道对应位置拧紧紧固件即可完成固定，不需要在管道上焊接或者打孔，不会破坏管道本身的结构完整性和卫生级表面，非常适合在已建成的洁净管线改造项目中使用。设计时还考虑了清洁需求，整个构件的所有棱边都做了R2以上的圆角处理，没有直角死角，表面可以做和管道一致的抛光处理，日常清洁时可以和管道一起进行CIP清洗，不会积存污渍或者清洗液残留。抱箍的锁紧端采用偏心压紧结构，扳动锁紧手柄就可以快速完成抱箍的紧固和松开，不需要借助扳手等工具，

　　单人就可以完成灯具的安装和拆卸维护，在需要频繁调整灯具位置或者更换灯具的场景下，能大幅降低维护的时间成本。锁紧手柄的握持部分做了加宽处理，表面做了防滑纹理，即使佩戴洁净手套也可以轻松施力，不会出现打滑的情况。构件的所有活动部件之间都预留了合适的间隙，避免热胀冷缩导致部件卡滞，适配洁净车间常见的0-80摄氏度的工作温度范围，不会因为温度变化出现锁紧失效的问题。从实际使用的角度出发，这款构件的重量控制在120g左右，不会给管道增加额外的负重，即使是薄壁的卫生级不锈钢管道，也不会因为安装这个构件出现管道变形的问题。安装时需要注意，抱合的位置要避开管道的焊缝位置，尽量选择管道的直管段部分，保证抱箍和管道外壁完全贴合，这样才能保证足够的抱紧力，避免灯具下垂移位。另外，安装座的角度在设计时已经做了预设，灯具安装后照射方向正好朝向管道下方的操作区域，不需要额外调整角度，减少现场安装的调试工作量。
