1-1/2英寸管道横河式流量计结构设计

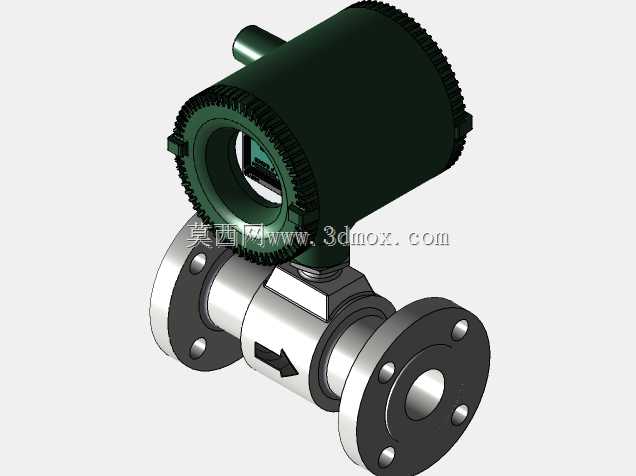

　　在化工、市政供水、暖通循环、轻工制程等涉及流体输送的管线场景里，1-1/2英寸管径属于中小口径工艺管线的常用规格，这类管线往往承担着分支回路计量、终端设备流量管控、辅助系统流体监测的职能，对配套计量设备的安装适配性、测量稳定性有明确的工程要求。这款适配1-1/2英寸管道的横河结构流量计，在建模阶段就完全围绕现场安装的实际边界做结构匹配，没有做脱离工程实际的夸张造型处理。从结构组成来看，模型完整还原了流量计的两大核心部分：下部的过流测量管段与上部的变送显示表头。过流管段两端采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸完全匹配1-1/2英寸公称管径的常规管路法兰标准，安装时不需要额外做变径处理，可直接对接同规格的工艺管线，

　　管段本体上模压成型的流向箭头，直接明确了安装时的介质流向要求，能避免现场施工时装反方向导致的测量失效问题。管段中部的测量腔结构做了平滑过渡处理，没有突兀的截面突变，能减少流体经过时的压损，避免在测量位置形成涡流影响计量精度，同时也能降低含杂质流体在管段内的淤积概率。上部的变送表头采用一体化安装结构，通过短接结构与下部测量管段刚性连接，不需要额外做分体式的布线固定，表头外壳做了带散热筋的圆弧造型，这类结构一方面能提升表头在户外或者高温介质工况下的散热效率，避免内部电子元件长期处于高温环境缩短使用寿命，另一方面圆弧外壳也能减少现场积灰、积水的残留，降低外壳腐蚀的速率。表头正面预留了显示窗口的安装位，可直接嵌入数显模块，实时显示瞬时流量、

　　累计流量等核心参数，窗口周边做了凸起的防护边，能避免现场作业时工具磕碰损坏显示面板。在建模的细节处理上，管段与表头的连接位置做了密封结构的预留，可适配常规的O型圈密封方案，满足常规压力等级管线的密封要求，不会出现介质从连接位置渗漏的问题。从安装边界来看，整个流量计的轴向长度、表头的径向突出尺寸都参考了同规格实际产品的安装尺寸，在做管线布局三维设计时，直接调用该模型就能准确预留安装空间，不会出现后期施工时设备与周边管线、支架碰撞的问题。这类单部件结构的流量计模型，在做工艺管线三维排布、设备选型校核时，能帮助设计人员快速完成计量点位的布局，不需要从零开始搭建仪表结构，大幅提升管线设计的效率。同时模型还原的法兰连接尺寸、

　　表头操作空间预留位置，也能给现场安装施工提供明确的参考，比如安装时要保证表头显示面朝向巡检通道方向，方便运维人员日常抄录数据，法兰对接时的螺栓穿入方向、紧固力矩要求也能结合模型的法兰厚度做匹配，避免因安装不当导致的密封泄漏或者测量偏差。在实际应用中，这类中小口径流量计往往用在对计量精度有一定要求，但不需要大口径高压力等级的场景，比如循环冷却水的分支回路计量、药剂投加管线的流量监测、中小型换热设备的进出口流量管控，模型的结构设计完全贴合这类场景的使用需求，没有冗余的结构设计，整体紧凑可靠，既满足测量功能的实现，也兼顾了现场安装、运维的便利性。
