工业温控用DE20型恒温控制器结构设计

　　这款恒温控制器的三维建模，最初是在做半导体湿法工艺线配套设备改造时启动的，当时产线上的药液槽温控模块老化，原有备件停产，需要复刻适配现有安装位的替代件，建模全程围绕现场安装边界、操作逻辑、功能实现三个核心维度展开。从实际应用场景来看，这类温控装置主要配套工业制程中的液体恒温槽、小型反应腔体、实验台温控单元使用，尤其在表面处理、半导体湿法、小型化工实验装置里，需要精准维持介质温度稳定，避免温度波动影响制程良率，比如在PCB蚀刻工序里，蚀刻液温度偏差超过2℃就会直接导致蚀刻速率不均，出现过蚀或者蚀不透的问题，这类恒温器就是整套温控回路里的人机交互与参数下发核心节点。

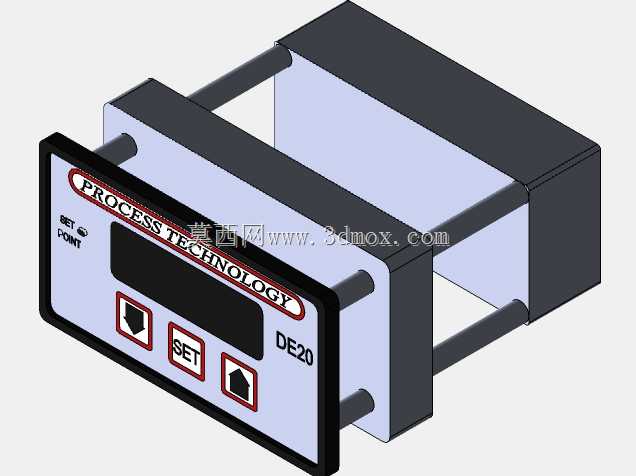

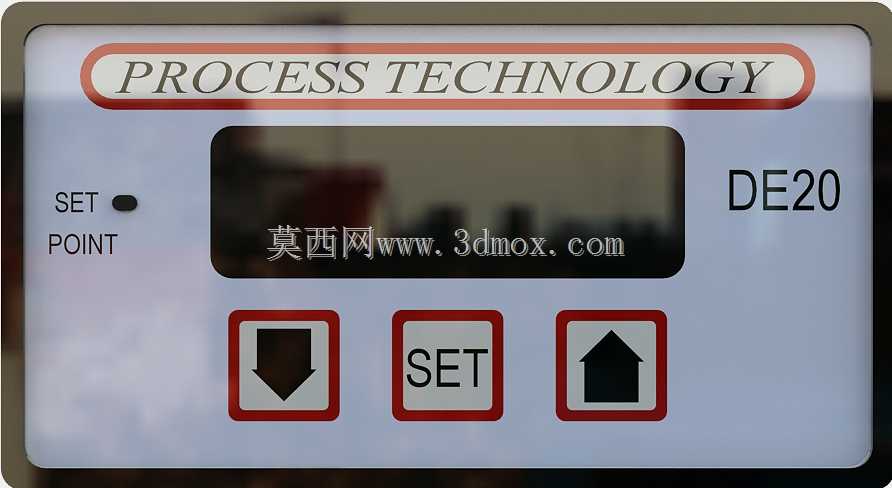

　　建模时首先敲定的是面板操作逻辑，正面设置三个实体操作按键，分别对应参数下调、参数确认、参数上调，按键采用带红色边框的方形设计，凸起高度控制在3mm，既保证操作人员戴薄丁腈手套时能准确触压，又不会因为凸起过高在设备搬运、面板清洁时被误碰。按键上方设置长条形数显窗口，窗口做内凹2mm的沉台设计，表面覆盖透明PC防护片，建模时特意预留了防护片的安装卡槽与点胶槽位，避免现场药液喷溅渗入显示模块内部，数显区域的尺寸刚好能同时显示当前温度值与设定温度值，操作人员站在设备正前方1.2米的常规操作距离就能清晰读取数值，不需要凑近辨识。面板左上角预留了状态指示灯安装位，对应电源接通、温控输出、故障报警三个状态，指示灯采用沉孔安装，光线不会直射操作人员眼部，同时在各个角度都能观察到设备运行状态。

　　外形尺寸方面，整体面板采用标准1/32DIN仪表安装尺寸，面板正面宽度72mm、高度72mm，后部壳体深度控制在65mm，完全适配现有设备面板上的原有开孔，不需要对现场设备面板做二次切割改造，安装时直接从面板正面推入，后部自带卡扣结构，配合密封橡胶圈就能完成固定，防护等级可以达到IP65，满足工业现场有液体喷溅的使用场景。建模时特意核对了后部接线端子的排布空间，预留了20mm的接线余量空间，现场接线时不需要额外扩孔，常规的1.5平方多股控制线可以轻松完成弯折与端子压接，不会出现线芯弯折过度断裂的问题。

　　从功能设计逻辑来看，这款恒温器支持温度参数设定、偏差校准、输出阈值调整三类核心操作，短按SET键进入参数设定界面，通过上下按键调整数值，再次短按SET键确认参数并切换到下一个设定项，长按SET键3秒自动退出设定界面回到运行状态，操作逻辑完全贴合现场操作人员的使用习惯，不需要重新学习操作流程，替换原有设备后可以直接上手使用。建模时还考虑了面板的丝印层设计，所有操作标识都做了凹陷0.2mm的刻槽，后期可以填充耐溶剂油墨，避免现场长期接触药液、反复擦拭导致标识脱落，右上角的型号标识区域预留了丝印位置，方便不同量程、不同输出类型的同系列产品做型号区分。

　　在结构细节处理上，面板与后壳的连接采用卡扣加螺丝的双重固定方式，四个角设置M3螺丝柱，卡扣做在壳体侧边，日常维护时拆开螺丝就能打开壳体更换内部显示板或者按键模块，不需要把整个设备从面板上拆下来，减少现场维护的停机时间。壳体后部预留了标准的接线端子安装位，支持热电偶、热电阻两类温度传感器输入，同时预留了继电器输出与固态继电器输出的两种安装空间，同一款壳体可以适配不同输出类型的内部电路板，减少开模成本，也方便现场根据负载类型选择对应版本的设备。建模时还特意做了安装导向筋，后部壳体的上下两侧做了1mm高的导向条，推入安装孔时可以自动居中，不会出现卡滞或者安装偏斜的问题，密封胶圈的安装槽做了圆角处理，避免胶圈安装时被锐边割破，保证长期使用的密封可靠性。

　　从实际选型适配的角度，这款恒温器的安装边界完全兼容市面同尺寸规格的常规温控仪表，不管是新设备集成还是旧设备备件替换，都不需要改动原有安装结构，三维模型里把所有安装配合尺寸、按键操作行程、内部元器件避让空间都做了1:1还原，结构设计人员可以直接把这个模型导入到整套设备的装配体里做干涉检查，不需要反复测量实物尺寸，也能提前模拟接线、操作、维护的全流程空间需求，避免后期装配时出现空间不足、操作干涉的问题。
