8英寸BPE级卫生级三角卡箍快装结构

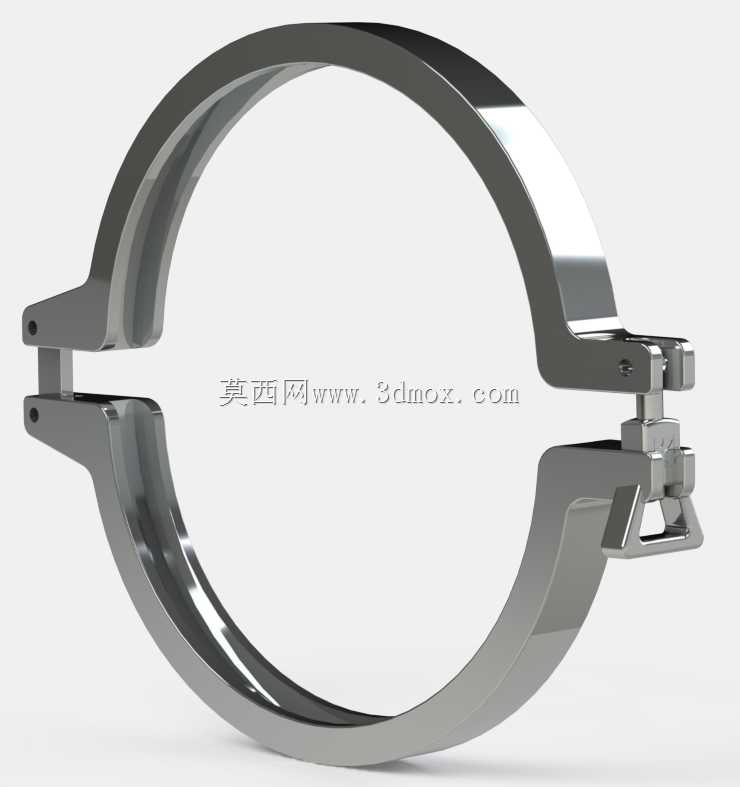

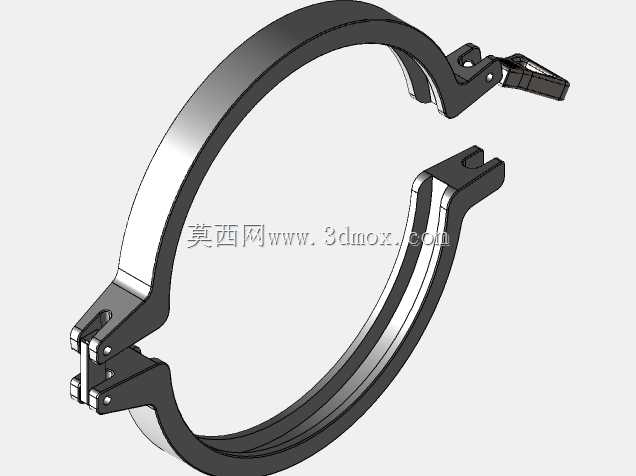

　　在生物制药、食品饮料、高纯日化等对管路卫生等级要求严苛的生产场景中，管路连接的可靠性、清洁便利性直接决定整套生产系统的合规性与运维效率，这款适配8英寸BPE标准的三角卡箍，正是针对大口径卫生级管路快装需求开发的连接构件。不同于小口径卡箍的单点锁紧逻辑，8英寸规格的卡箍需要覆盖更大的法兰密封面周长，锁紧过程中必须保证卡箍环体对两个对接接头的法兰边施加均匀的周向压紧力，避免局部压力不足导致密封垫片压合不严出现介质渗漏，或是局部压力过大造成法兰边变形、垫片过度挤压破损。从结构设计来看，这款卡箍采用分体式铰接环体结构，环体内侧加工有与BPE标准快装接头法兰边完全匹配的梯形限位槽，安装时槽体可以同时卡入两个对接接头的法兰外缘，

　　在锁紧过程中自动引导两个接头保持同轴对中，不需要额外借助工装调整管路对齐度，能大幅缩短大口径管路的安装对位时间。环体的铰接端采用销轴连接，开合角度可以满足大口径法兰的套入需求，不会出现环体张开角度不足卡入法兰时刮伤密封面的问题；锁紧端采用快拆式扳扣结构，扳扣的力臂长度经过匹配计算，操作人员徒手施加正常握力即可完成锁紧，不需要借助加力杆等额外工具，同时扳扣的锁止结构带有防松脱设计，在管路存在小幅振动、温度变化带来的热胀冷缩工况下，也不会出现锁紧机构自行松脱的问题。从安装边界来看，这款卡箍适配的是标准8英寸BPE快装接头，对接的两个接头法兰外径、密封面尺寸完全符合BPE卫生级标准要求，卡箍锁紧后的整体外径、轴向占用空间都经过优化，

　　在多管路并排排布的车间布局中，不会因为卡箍外形尺寸过大造成相邻管路的安装干涉，同时卡箍的环体外侧没有突出的尖锐棱角，日常清洁擦拭时不会出现清洁死角，也不会刮伤操作人员的防护装备。在实际应用场景中，这类大口径卫生级卡箍通常用在纯化水输送管路、物料中转罐的进出料接口、CIP清洗系统的主回路连接位置，这些位置的管路不仅需要定期拆卸做清洁验证，还要承受清洗过程中的温度交变、介质流动带来的管路小幅窜动，卡箍的环体材质通常采用卫生级不锈钢精加工而成，表面经过抛光处理，粗糙度满足卫生级设备的表面要求，不容易残留介质残渣，也耐受常规消毒试剂的腐蚀。设计过程中需要重点考量环体的受力变形量，当卡箍处于锁紧状态时，环体各个截面的受力要均匀分布，

　　避免铰接位置、锁紧连接位置出现应力集中，否则在反复拆装、长期受力的工况下容易出现环体开裂、销轴变形的问题；同时内侧梯形槽的加工公差需要严格控制，槽宽尺寸既要保证能够顺畅卡入法兰边，又不能间隙过大导致锁紧后两个对接接头出现径向错位，影响密封效果。不同于普通工业级卡箍的设计逻辑，卫生级应用场景下的卡箍不允许存在积液缝隙，因此环体的所有转角位置都做了圆弧过渡处理，铰接位置的销轴与安装孔之间的间隙也做了密封防护，避免生产过程中介质渗入缝隙滋生微生物，影响整条生产线的卫生合规性。在管路选型匹配时，只需要确认对接的快装接头符合对应尺寸的BPE标准，不需要额外加工定制连接结构，就可以直接使用这款卡箍完成连接，大幅降低管路系统的安装与改造成本，日常运维过程中，拆卸卡箍只需要扳开锁紧扳扣，就可以将环体从法兰上取下，完成密封垫片更换、管路内部清洁等操作，整个拆装过程不需要复杂的工具，单人即可完成大口径管路的拆装作业，能有效缩短设备停机维护的时间。
