山地自行车车架结构三维设计作品

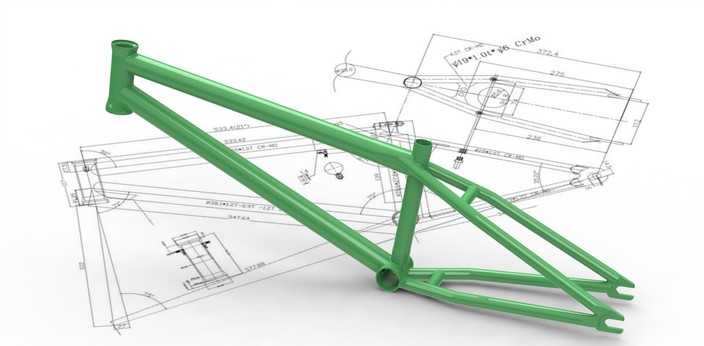

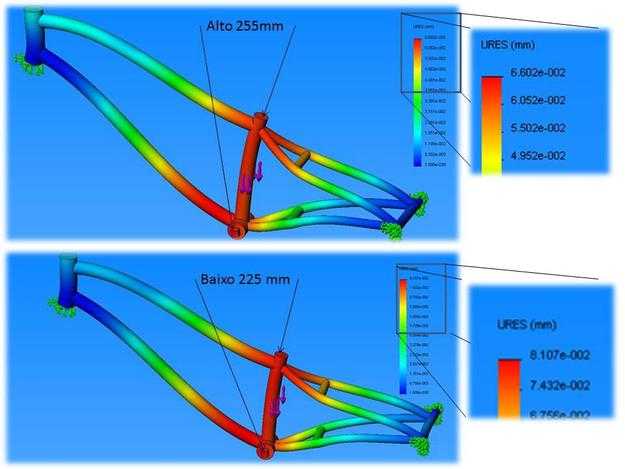

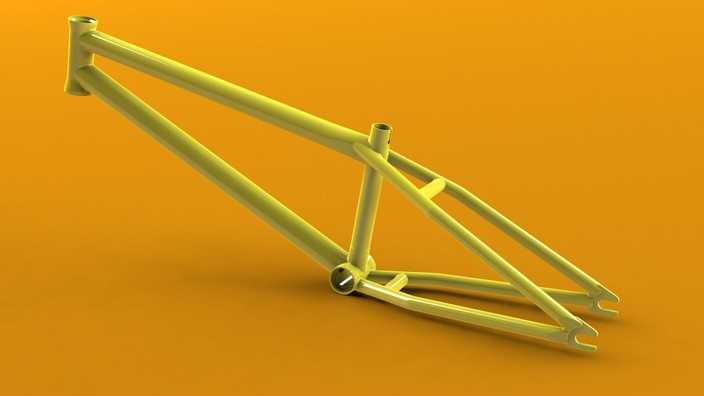

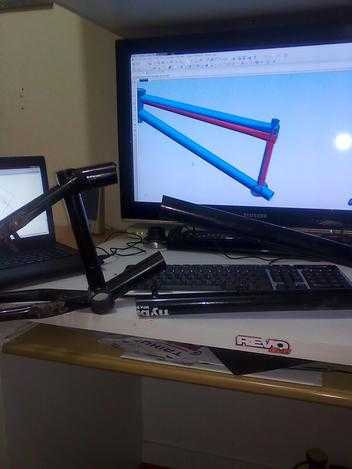

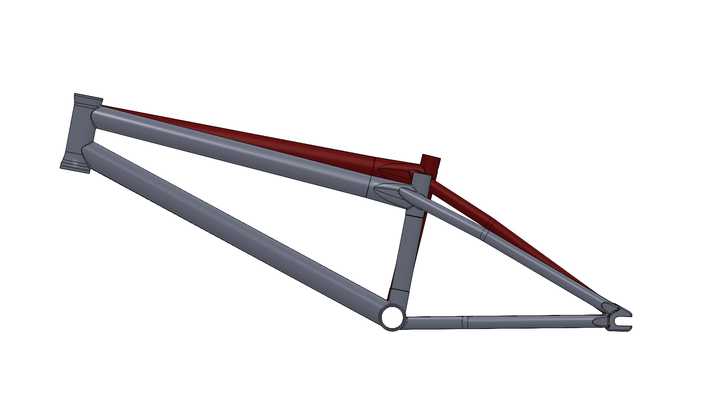

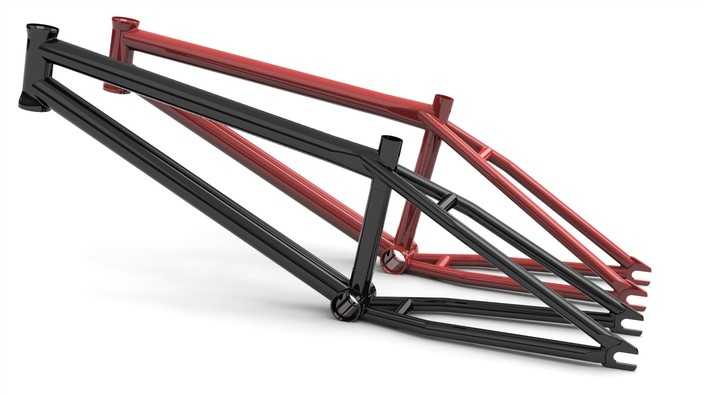

该作品为针对山地自行车使用场景设计的硬尾车架结构，建模过程围绕硬尾车架的刚性需求、几何适配性展开，首先确定车架的核心几何参数：头管角度、上管长度、立管高度、后下叉长度以及五通下沉量，这些参数直接决定车辆的操控灵活性、踩踏效率与骑行姿态适配性。建模时先以草图绘制各管材的中心走线，精准定位头管、五通、尾钩、立管顶端这几个关键安装节点的相对位置，确保各节点的同轴度、角度公差符合自行车零件的装配标准，避免后续出现前叉、轮组、座管无法安装的问题。管材部分采用实体建模方式，根据不同部位的受力特性设置差异化的管材直径与壁厚：头管部位承受前叉转向与路面冲击的复合载荷，采用加厚壁面的圆管结构，预留标准碗组的安装配合尺寸；下管作为连接头管与五通的主要受力构件，采用变径椭圆管造型，在提升纵向抗冲击刚性的同时兼顾侧向扭转刚性，减少大力踩踏时的车架形变量；立管连接五通与座管安装位，匹配标准座管的内径尺寸，管壁做均匀过渡处理避免应力集中；后上叉与后下叉组成后三角结构，后下叉采用扁平造型提升纵向吸震性，尾钩位置做一体化结构设计，预留后轮轴的安装槽位与变速组件的安装点位，确保后轮拆装便捷性与变速调节的空间余量。材质表现上模拟铝合金阳极氧化的哑光绿色质感，还原金属管材的细腻磨砂表面，同时搭配工程制图风格的线稿背景，将三维实体模型与二维尺寸标注形成对应，清晰展示各部位的尺寸关系与结构逻辑。设计过程中针对同类型车架的中管高度差异做了对比研究，优化了立管与上管、下管的连接节点，采用平滑的三角补强结构，在不额外增加过多重量的前提下提升焊接节点的结构强度，避免长期骑行过程中节点处出现疲劳开裂的问题，整体结构兼顾了硬尾车架所需的踩踏刚性、转向操控精度与基础的路面震动过滤能力，可适配标准规格的山地车前叉、轮组、传动与制动组件，满足日常越野骑行与通勤使用的结构强度要求。
