自行车通用后视反光镜结构设计

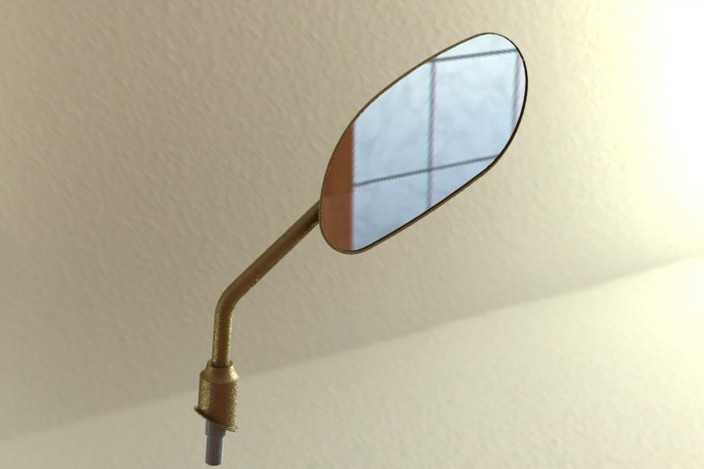

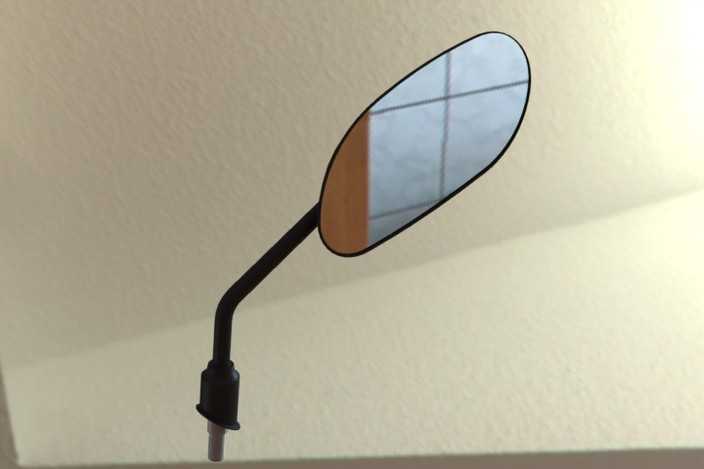

本作品为自行车配套使用的后视反光镜三维建模成果，建模过程以还原真实骑行配件的实用结构与外观质感为核心目标，采用SolidWorks完成全参数化建模流程，确保各部件尺寸匹配通用自行车车把安装标准，具备实际生产参考价值。建模初期先梳理产品的功能逻辑：反光镜需满足骑行时的后方视野观测需求，同时兼顾安装稳固性、角度可调性与外观协调性，因此将整体结构拆分为镜面组件、弯折镜杆、安装固定座三个核心模块逐一构建。镜面部分采用椭圆形轮廓设计，建模时先绘制符合人机视野范围的椭圆草图，通过曲面拉伸生成镜面基底，再通过曲面偏移区分反光镀层区域与镜面包边结构，包边采用圆润过渡的曲面造型，避免尖锐棱角带来的安全隐患，同时还原真实反光镜的边缘包裹质感。镜杆部分采用渐进弯折的流线型造型，建模时通过3D草图绘制镜杆的空间走向路径，以圆形轮廓进行扫描生成实体，针对镜杆与镜面、镜杆与安装座的衔接位置做圆角过渡处理，既还原金属镜杆的流畅质感，也避免应力集中的结构问题，镜杆的弯折角度经过反复调整，确保安装后镜面处于骑行者的舒适观测视野范围内，无需过度转头即可清晰观察后方路况。安装固定座部分采用适配自行车车把管径的套筒式结构，建模时绘制带锁紧卡槽的圆柱实体，预留紧固件安装位，内部做防滑纹理的结构设计，确保安装后可稳固固定在车把上，不会因骑行颠簸出现移位、转动的问题。材质渲染阶段针对不同部件匹配对应材质属性：镜面部分赋予高反光的玻璃材质，调整反射率与粗糙度参数，还原真实镜面清晰反射后方场景的效果；镜面包边赋予哑光黑色工程塑料材质，添加细微的颗粒质感提升真实度；镜杆部分赋予哑光黑色金属烤漆材质，调整金属度与光泽度参数，还原金属杆件的细腻质感；安装固定座部分赋予耐磨黑色橡胶与工程塑料结合的材质，橡胶部分做轻微的凹凸纹理处理，还原防滑橡胶的触感。整体建模过程严格遵循真实配件的装配逻辑，各部件之间保留合理的装配间隙，可直接导出用于装配验证、3D打印打样或者生产开模参考，模型结构完整无破面，曲面过渡顺滑，细节还原到位，既满足骑行配件的功能需求，也兼顾了外观的简洁协调，适配各类通勤自行车、山地自行车的安装使用需求。
