6.3立方带搅拌结构工业反应釜设计

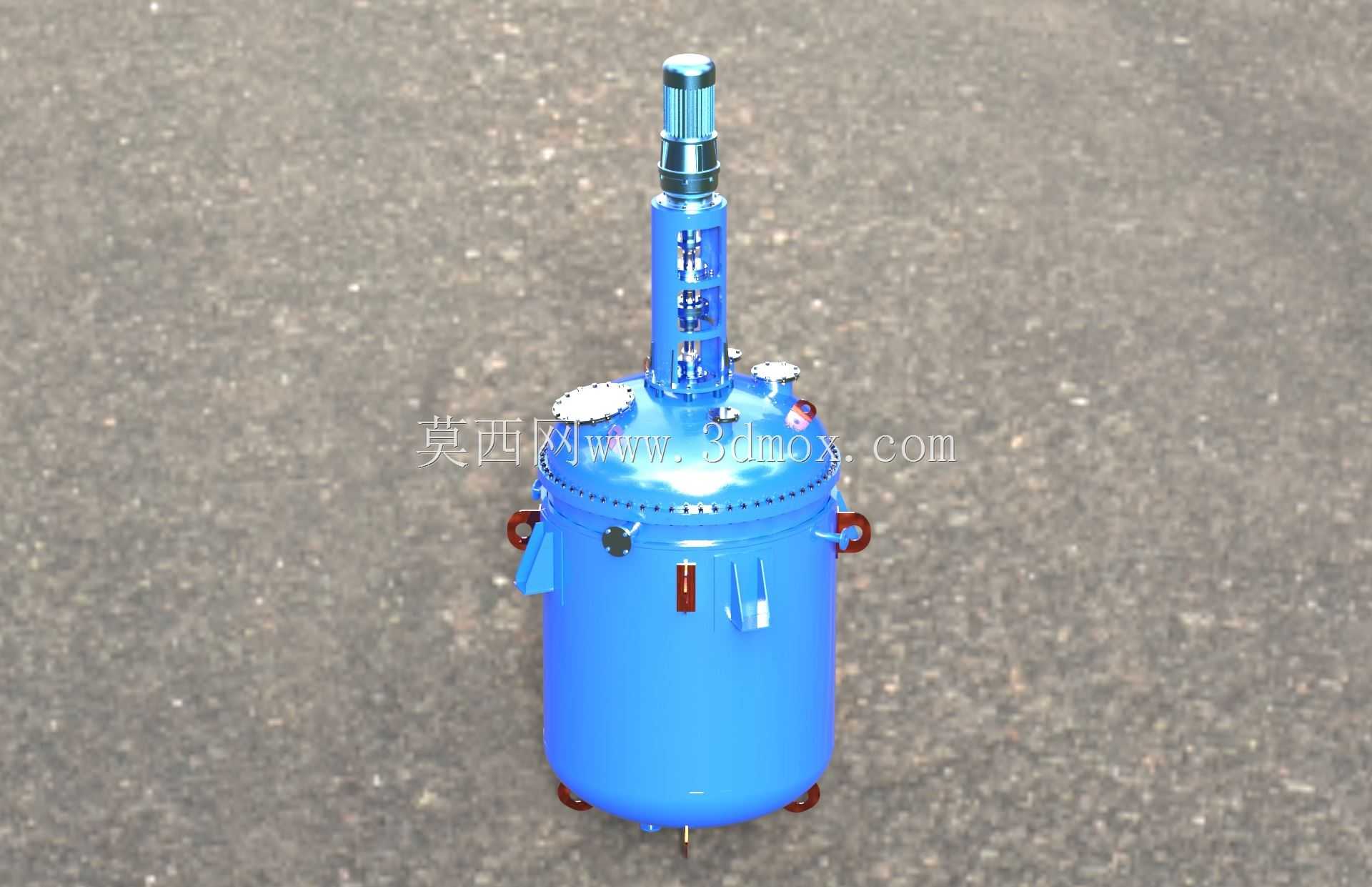

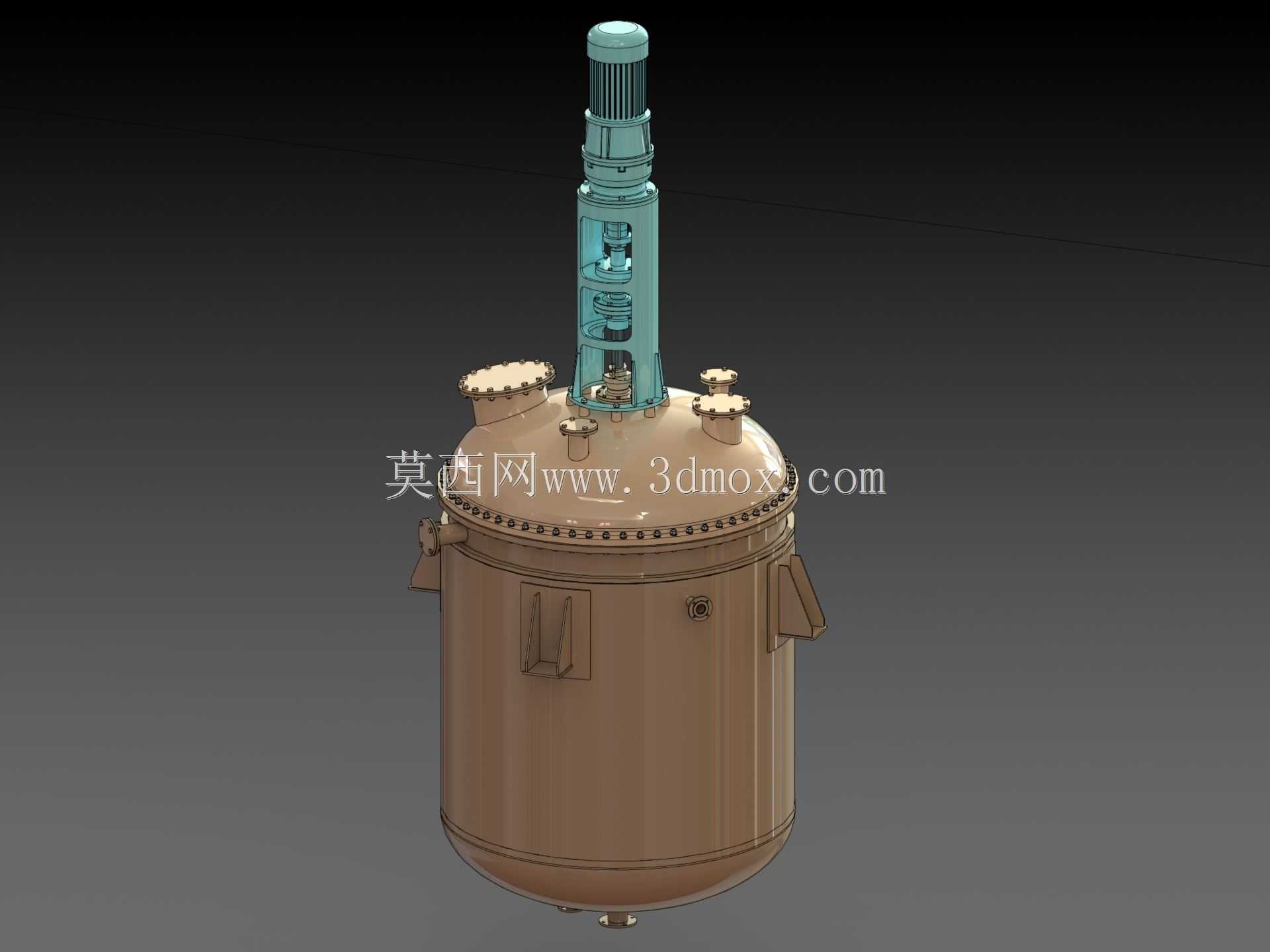

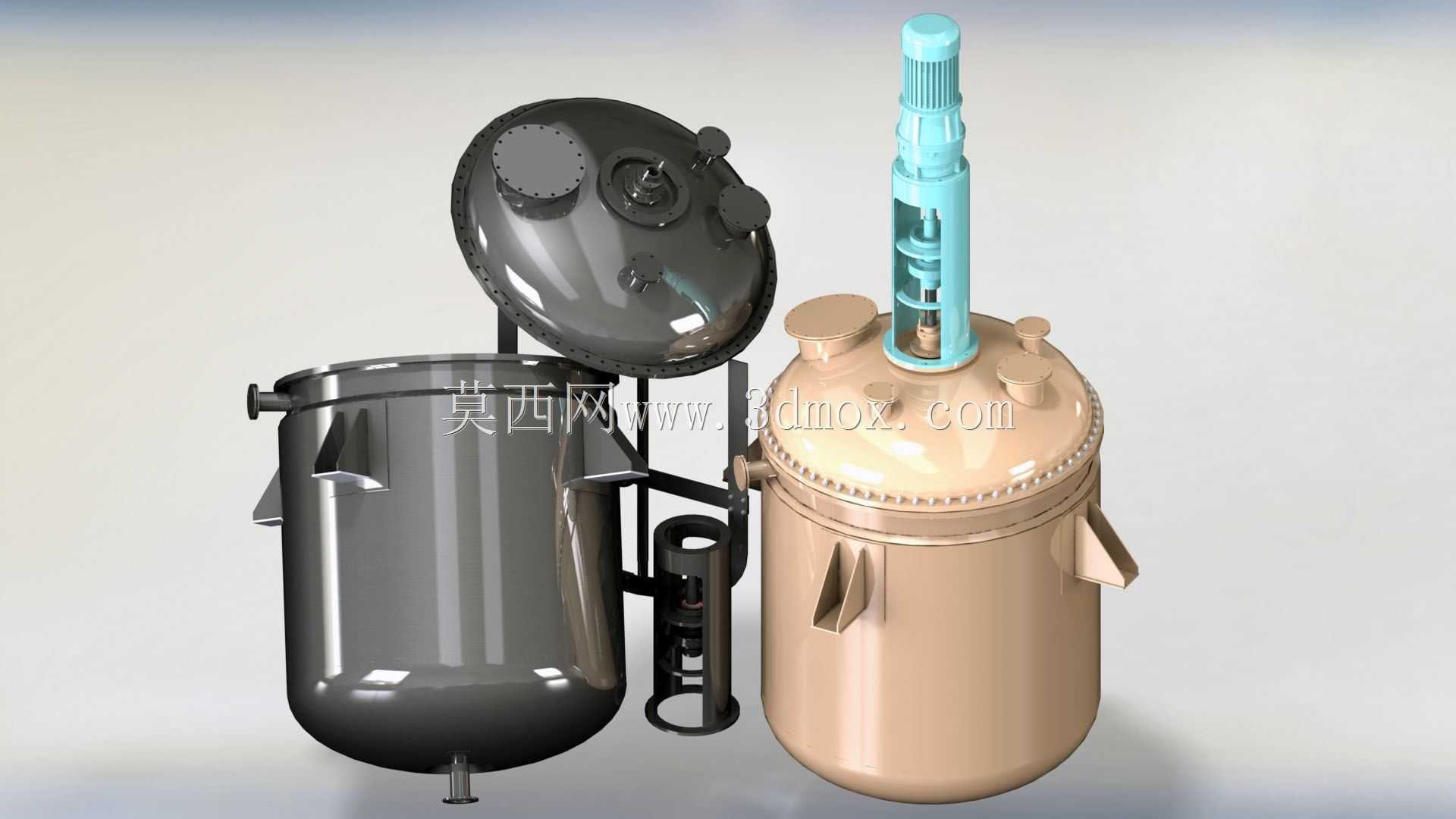

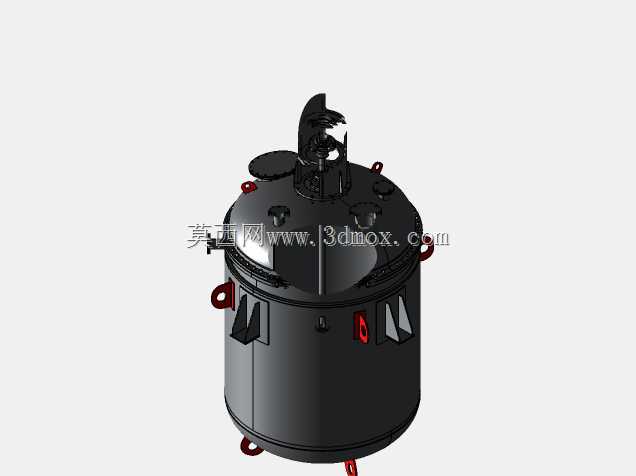

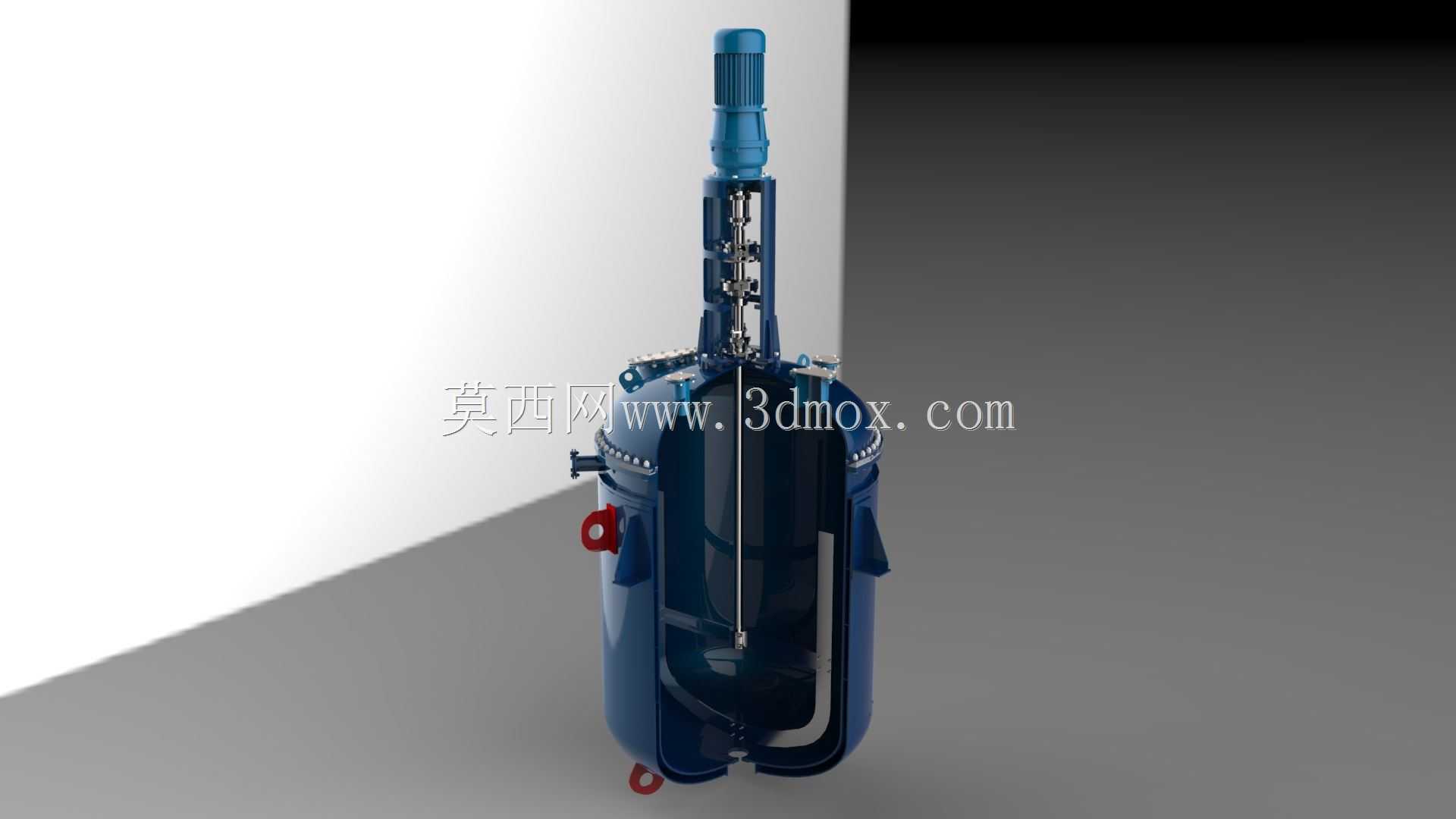

这款6.3立方容积的带搅拌反应器，是精细化工、医药中间体、食品添加剂生产场景中的核心反应设备，主要用于完成液-液混合、液-固悬浮、气液传质、放热/吸热化学反应、恒温聚合等工艺过程，可在常压或带压工况下稳定运行，适配多数常规腐蚀度的物料反应需求，广泛应用于树脂合成、农药原药制备、日化原料生产等细分领域。从设备实际用途来看，它能够通过顶部驱动的搅拌结构，让罐内物料始终保持均匀的混合状态，避免固相物料沉积在罐底，同时强化反应过程的传质传热效率，让罐内各区域的物料温度、浓度保持一致，减少局部反应过度、副产物占比过高的问题，保障批次产品的品质稳定性。在功能特性设计上，罐体采用立式圆筒形结构，顶部设置驱动电机与多级减速传动结构，搅拌轴贯穿罐顶伸入罐体内部，轴端配置适配物料粘度的搅拌桨叶，可根据物料特性调整搅拌转速区间；罐体侧面设置多组工艺接管，分别用于进料、测温、测压、取样、观察，侧部的吊耳结构满足设备吊装移位的需求，底部设置出料口与支撑脚，保障设备放置的稳定性；罐体外壁可根据工艺需求配置夹套结构，用于通入蒸汽、冷却水实现罐内物料的升温或降温控制，罐顶的密封结构采用可靠的动密封设计，避免带压反应时出现物料泄漏、外界杂质进入罐内的问题。在设计思路层面，这款模型严格遵循压力容器的设计逻辑，首先根据6.3立方的有效容积确定罐体的直径与直筒段高度，兼顾厂房的竖向安装空间与搅拌桨的有效作用范围，避免罐体过高导致搅拌轴长度过大出现运行晃动，也避免罐体直径过大导致搅拌覆盖范围不足；搅拌结构的传动层级设计充分考虑运行扭矩需求，匹配对应功率的驱动单元，保障高粘度物料搅拌时也能稳定输出动力；所有外接接口的位置都预留了足够的管道安装操作空间，支撑脚的安装孔位尺寸匹配常规化工车间的设备安装基础，设备整体的安装边界充分考虑日常操作、检修的空间需求，侧面的接管位置距离操作面的高度符合人体工程学要求，顶部驱动部分预留了检修维护的操作空间，不需要额外拆除大量周边管线即可完成密封件更换、搅拌部件检修等日常维护工作。罐体的外形过渡圆滑，所有焊接位置的结构都做了应力分散设计，避免长期带压运行出现应力集中导致的结构损伤，整体结构紧凑，在满足工艺需求的前提下尽可能缩小设备占地尺寸，适配多数中小型化工生产车间的安装条件。
