化工用带搅拌椭圆封头储罐参数化设计

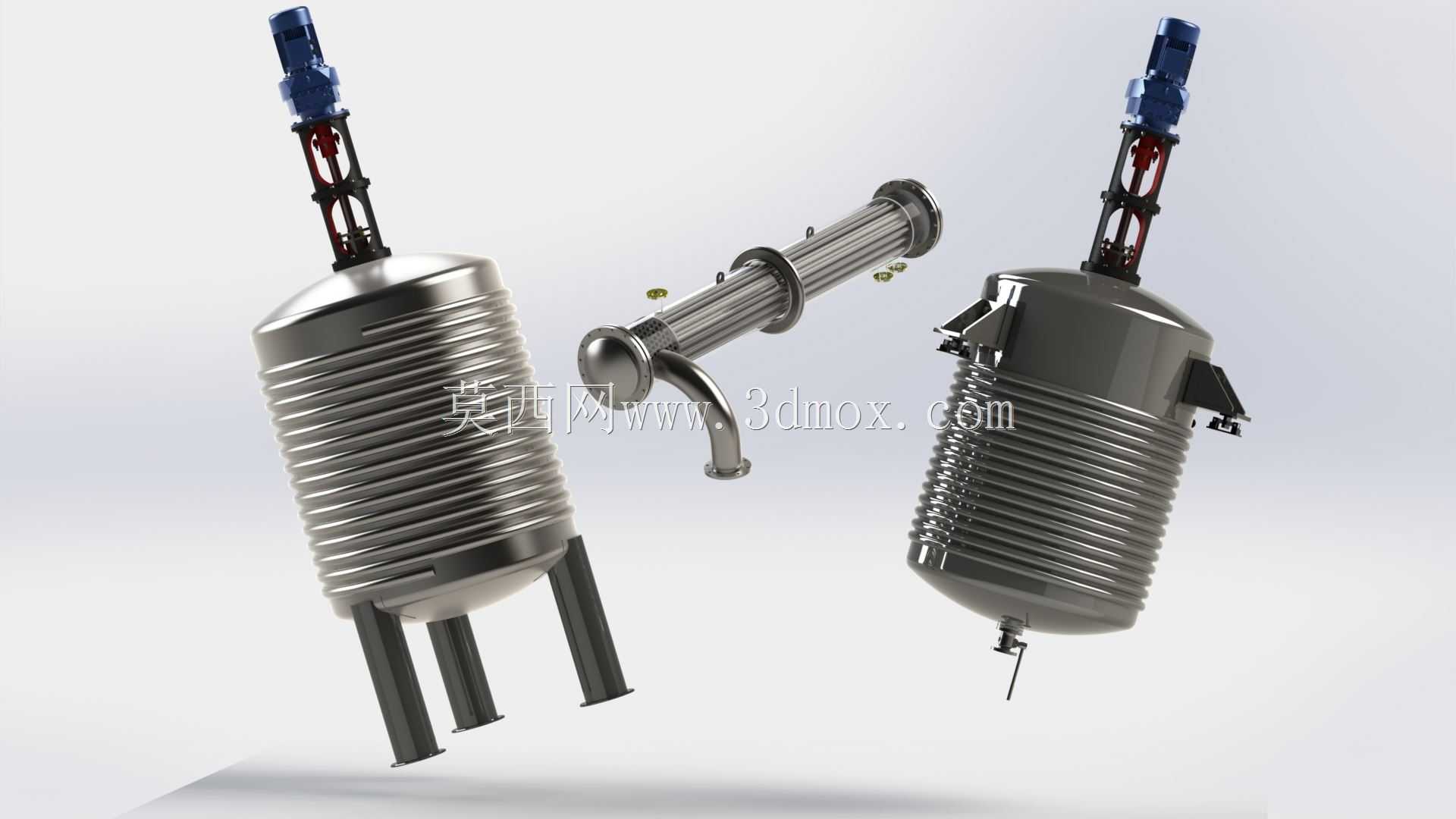

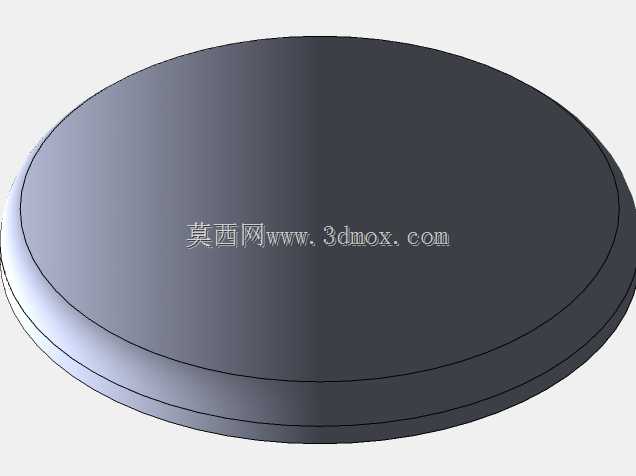

该参数化设计方案面向精细化工、医药中间体生产、食品配料加工等行业的常压物料存储与预混工序场景，可适配车间内小批量物料的暂存、低速搅拌调和、伴热保温等多类生产需求，能够直接对接车间现有物料输送管线，替代传统非标定制储罐的冗长设计周期，快速匹配不同产能批次的生产配置要求。设备主体采用椭圆碟形封头搭配立式圆柱筒体的经典结构，相比平盖封头拥有更优的应力分布表现，可承受罐内物料搅拌过程中产生的局部压力波动，筒体外侧设置的外盘管结构可通入蒸汽或冷却水，实现罐内物料的温度调控，满足不同工艺环节的温度要求。配套的顶入式搅拌组件采用机架与筒体法兰直连的安装形式，搅拌轴延伸至筒体下部区域，搭配适配物料粘度的桨叶结构，可实现罐内液态、低粘度固液混合物料的均匀搅拌，避免物料分层沉降，侧边配置的列管式换热组件可通过管线与罐内连通，实现物料的外循环换热，快速调整物料温度，适配对温度变化敏感的物料处理需求。整套设计采用全参数化驱动逻辑，设计过程中可直接输入筒体直径、筒体直段长度、筒体壁厚、封头曲面深度、搅拌轴长度、盘管间距等核心参数，即可自动完成整套设备的结构重生，无需重复绘制草图、逐一调整特征尺寸，大幅缩短非标化工储罐的设计周期。在安装边界层面，设计时预留了支腿高度调节空间，可根据车间现场的出料口高度、管线对接标高调整支腿长度，筒体侧边的接管位置、法兰规格均可随参数调整适配现场管线尺寸，设备顶部的搅拌机架安装法兰采用标准化工法兰尺寸，可直接适配不同功率的减速搅拌机组，无需额外加工转接法兰。整套结构的壁厚参数经过常规常压工况的应力校核，可满足多数无强腐蚀、非高压的化工物料存储搅拌需求，外盘管的排布密度可根据换热面积需求调整参数自动排布，兼顾换热效率与筒体外侧的安装操作空间，侧边换热组件的安装接口采用标准快装法兰设计，可根据工艺需求选择是否配置，灵活适配不同的生产工艺路线。
