立式工业搅拌存储罐体结构设计

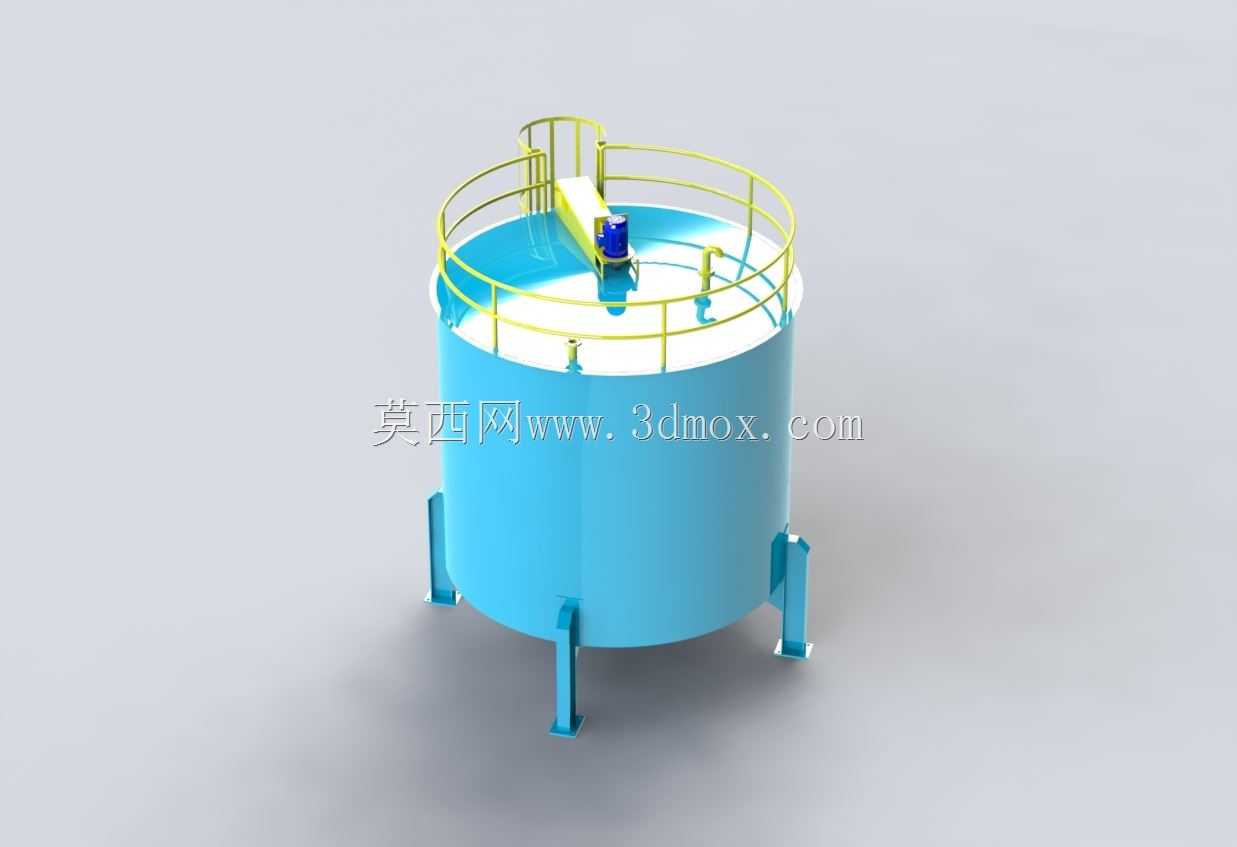

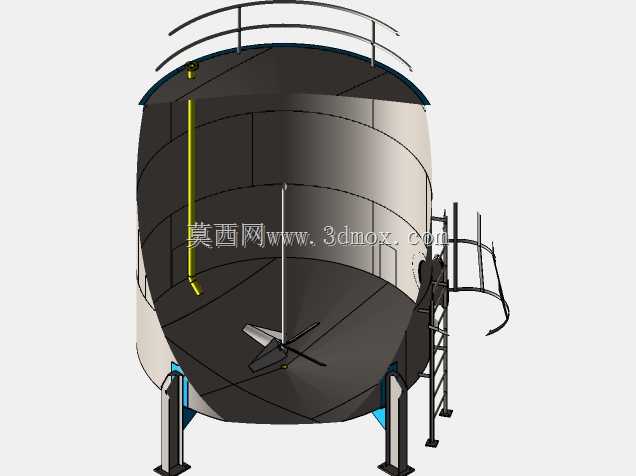

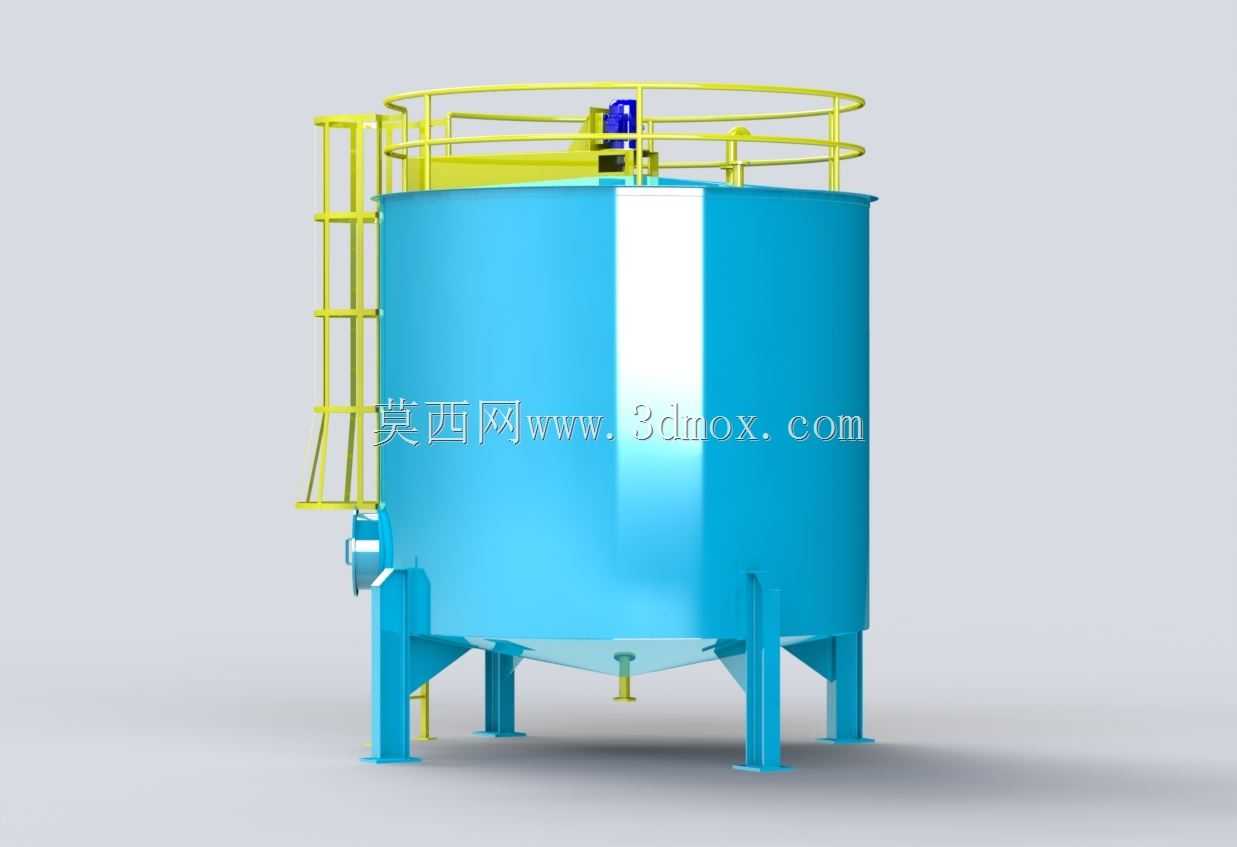

该立式搅拌存储罐体主要应用于精细化工、食品加工、水处理药剂调配等生产场景，可完成液态物料的暂存、均质搅拌、混合调配作业，适配中低粘度的流体、固液混合物料的生产工序，能够在生产线中衔接物料预处理与成品灌装环节，减少物料转运过程中的损耗与污染风险。罐体主体采用立式圆柱结构设计，底部为标准椭圆封头构型，相比平底结构具备更好的承压能力与物料排空性能，可避免罐内物料残留堆积，降低日常清洗维护的工作量。罐体侧面设置的侧装式搅拌接口，可适配侧入式搅拌组件，相比顶装搅拌结构能够减少罐顶占用空间，同时针对大容积罐体内的物料形成更充分的径向流场，避免罐底物料沉积，提升物料混合均匀度。罐顶设置全周环绕的安全防护护栏，护栏高度符合工业生产安全防护规范，可保障巡检、设备维护人员在罐顶作业时的安全，护栏采用圆管弯折成型，结构轻便且抗冲击性能优异。罐体侧面配置带护笼的垂直爬梯，爬梯踏步采用防滑结构设计，护笼全段覆盖爬梯通行区域，可避免人员攀爬过程中发生坠落风险，爬梯与罐体侧壁采用多点固定连接，保障结构稳定性。罐体底部采用三支腿支撑结构，支腿与罐体封头处采用加强筋焊接连接，可均匀承载罐体满料状态下的总重量，支腿底部设置带安装孔的地脚板，可通过膨胀螺栓与生产车间的混凝土地面固定，保障设备运行过程中的稳定性，避免搅拌作业产生的振动导致设备移位。设计过程中充分考虑了设备的安装边界，罐体整体外径、支腿分布圆直径、爬梯外伸尺寸均预留了充足的安装操作空间，可适配标准工业厂房的设备布局要求，罐体侧面的物料进出口位置也匹配常规工业管道的安装高度，可直接对接上下游生产管线，减少现场安装改造的工作量。罐顶预留的人孔与仪表安装接口，可满足日常检修、液位监测、温度监测等功能拓展需求，整体结构兼顾了生产实用性、操作安全性与安装便捷性，可适配多行业的中小型物料搅拌存储需求。
