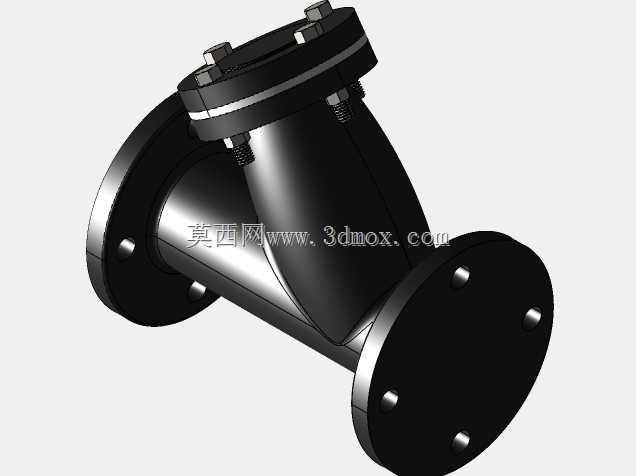

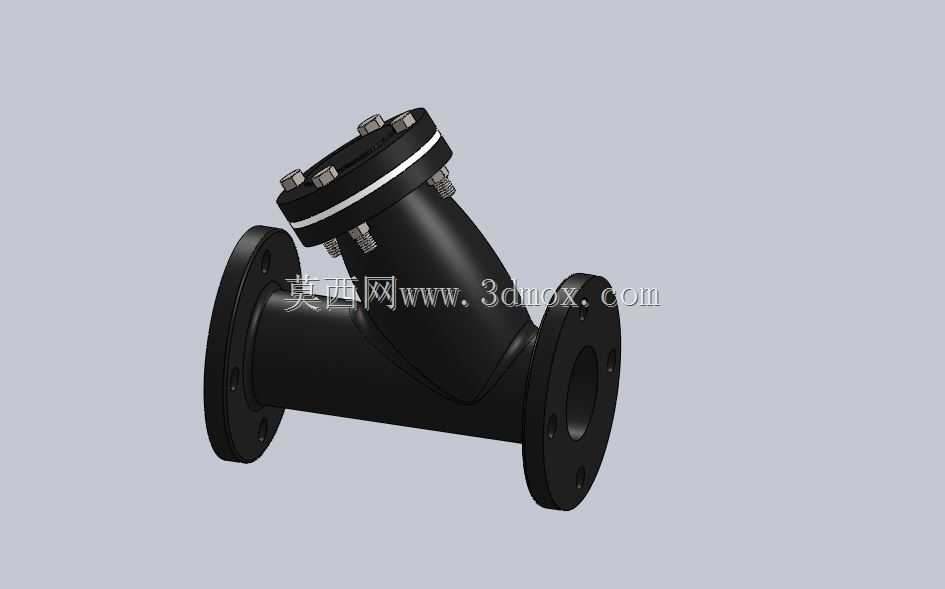

65mm法兰连接铸铁Y型管路过滤器

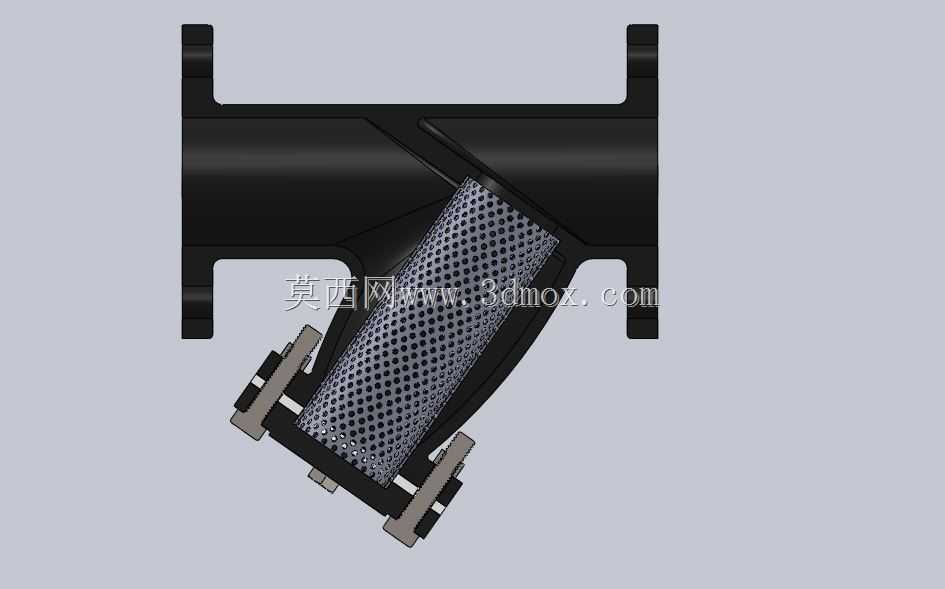

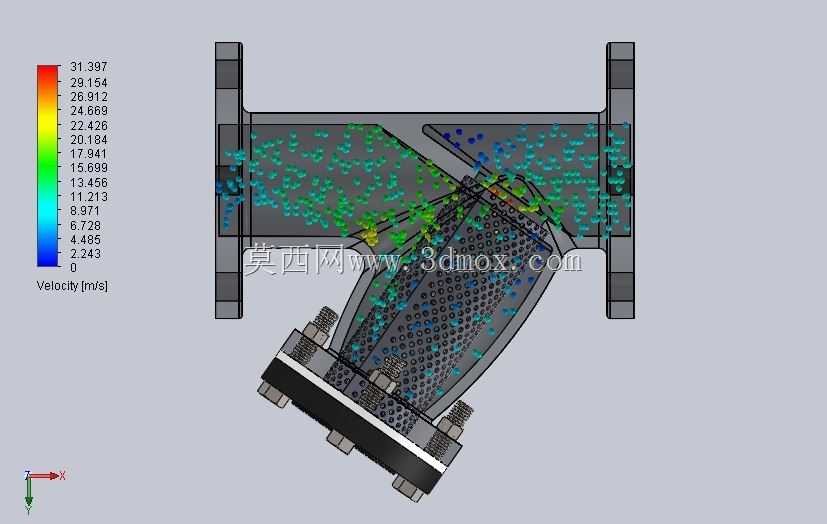

这款65mm铸铁Y型过滤器是工业流体输送管路系统中不可或缺的杂质拦截部件，广泛应用于给排水、暖通循环、化工介质输送、市政供水、工业冷却水循环等场景，安装在水泵、阀门、换热设备、仪表等精密管路部件的上游端，可有效拦截流体中携带的焊渣、铁锈、砂石、纤维碎屑等固体杂质，避免杂质进入后端设备造成流道堵塞、密封面划伤、叶轮磨损、仪表卡滞等故障，延长整套管路系统的运维周期与核心部件使用寿命。产品采用Y型斜置滤腔的经典结构设计，流体从入口端进入阀体后，经斜向放置的滤网完成固液分离，洁净流体穿过滤网从出口端进入下游管路，被拦截的杂质则沉积在斜下方的滤腔底部，无需拆解主管道即可通过底部排污口完成杂质清理，大幅降低日常运维的操作难度与停机时间。阀体整体采用铸铁材质铸造成型，具备优异的抗压强度与抗形变能力，适配多数工业低压流体输送场景的压力工况，阀体表面做防腐涂装处理，可抵御潮湿环境与常规流体的腐蚀，延长户外安装场景下的使用寿命。产品的连接端采用标准法兰结构，面对面尺寸、法兰连接参数均符合对应行业标准要求，安装时可直接与同通径的标准法兰管路、阀门部件配对，无需额外定制转接配件，安装对位便捷，密封性能可靠。滤筒采用高强度冲孔结构，在保证通流面积的同时具备足够的抗冲击强度，可承受流体正向冲刷与反向排污的压力冲击，不会出现滤网变形破损导致的过滤失效问题。在设计过程中充分考虑了管路安装的边界条件，整体结构紧凑，斜置滤腔的倾斜角度经过优化，既保证了足够的杂质存积空间，又不会占用过多的管路侧向安装空间，适配空间受限的管廊、设备间等安装场景；阀体两端法兰的同轴度经过严格校核，安装后不会出现管路错位产生的额外装配应力，可有效避免长期运行过程中法兰密封面渗漏的问题。流道采用顺滑过渡设计，减少流体在阀体内的局部阻力损失，降低管路系统的输送能耗，同时避免流道死角造成的杂质沉积、流体滞留问题，保障流体输送的顺畅性。
