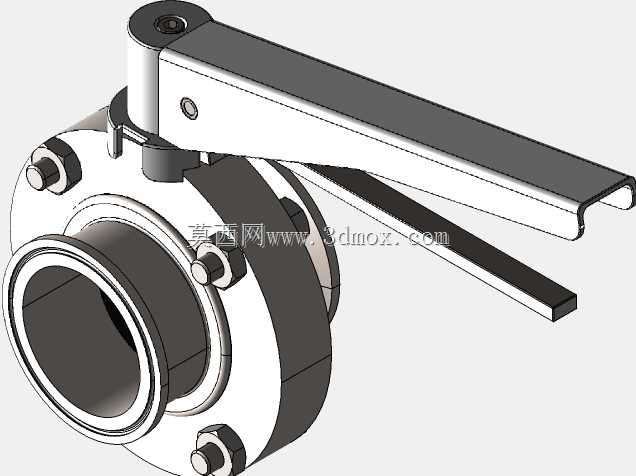

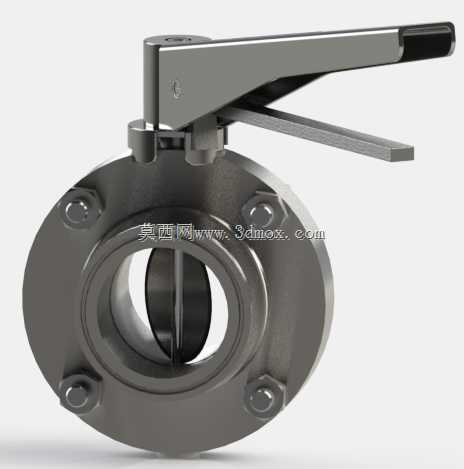

2英寸外径手柄式卫生级不锈钢蝶阀结构

这款蝶阀主要面向高端卫生级流体管路场景设计，适配对材质洁净度、耐腐蚀性有严苛要求的应用领域，常见于食品饮料加工、生物医药制剂、精细化工配料等行业的管路通断与流量调节环节，可在常温常压的洁净流体输送工况下稳定工作，适配输送纯化水、药液、食品级流体等无硬质颗粒的介质，避免因材质锈蚀污染输送物料。从实际用途来看，该蝶阀承担管路系统的截流与调节功能，相比同通径的闸阀、截止阀，蝶阀结构更紧凑，安装占用空间更小，启闭操作更省力，仅需扳动手柄即可完成90度旋转实现全开或全关，也可根据手柄停留角度调整阀瓣开度，适配不同的流量输送需求。产品功能特性上，整体采用高端不锈钢材质打造，接触介质的过流表面经过精细抛光处理，无卫生死角，不易残留介质，便于日常清洗与消毒，满足BPE级卫生要求；手柄采用带定位锁止的结构设计，扳动到对应开度后可通过定位片锁定位置，避免管路振动或误触碰导致阀瓣移位，保证管路流量稳定；法兰式连接结构可与同规格的管路法兰精准对接，连接密封可靠，无渗漏风险。设计思路层面，这款蝶阀围绕紧凑化、易操作、高洁净的核心需求展开，将驱动手柄直接集成在阀杆顶端，省去额外的传动结构，大幅缩小整体体积，降低安装所需的空间余量；阀瓣采用对夹式流线型设计，全开状态下过流阻力小，对流体的扰动弱，可减少输送过程中的压力损失；阀体与阀杆、阀瓣的密封部位采用耐腐卫生级密封件，既保证密封性能，也避免密封材质污染输送介质。外形尺寸与安装边界上，该蝶阀通径为2英寸，法兰外径匹配对应标准的2英寸卫生级法兰安装尺寸，安装时需保证两端法兰同轴度偏差在允许范围内，预留足够的手柄操作空间，确保手柄可完成90度旋转无遮挡，整体轴向安装长度较短，可适配空间局促的管路布局场景，安装后无需额外的支撑结构，依靠法兰连接即可稳定固定在管路上。
