食品饮料生产线CIP就地清洗管路系统

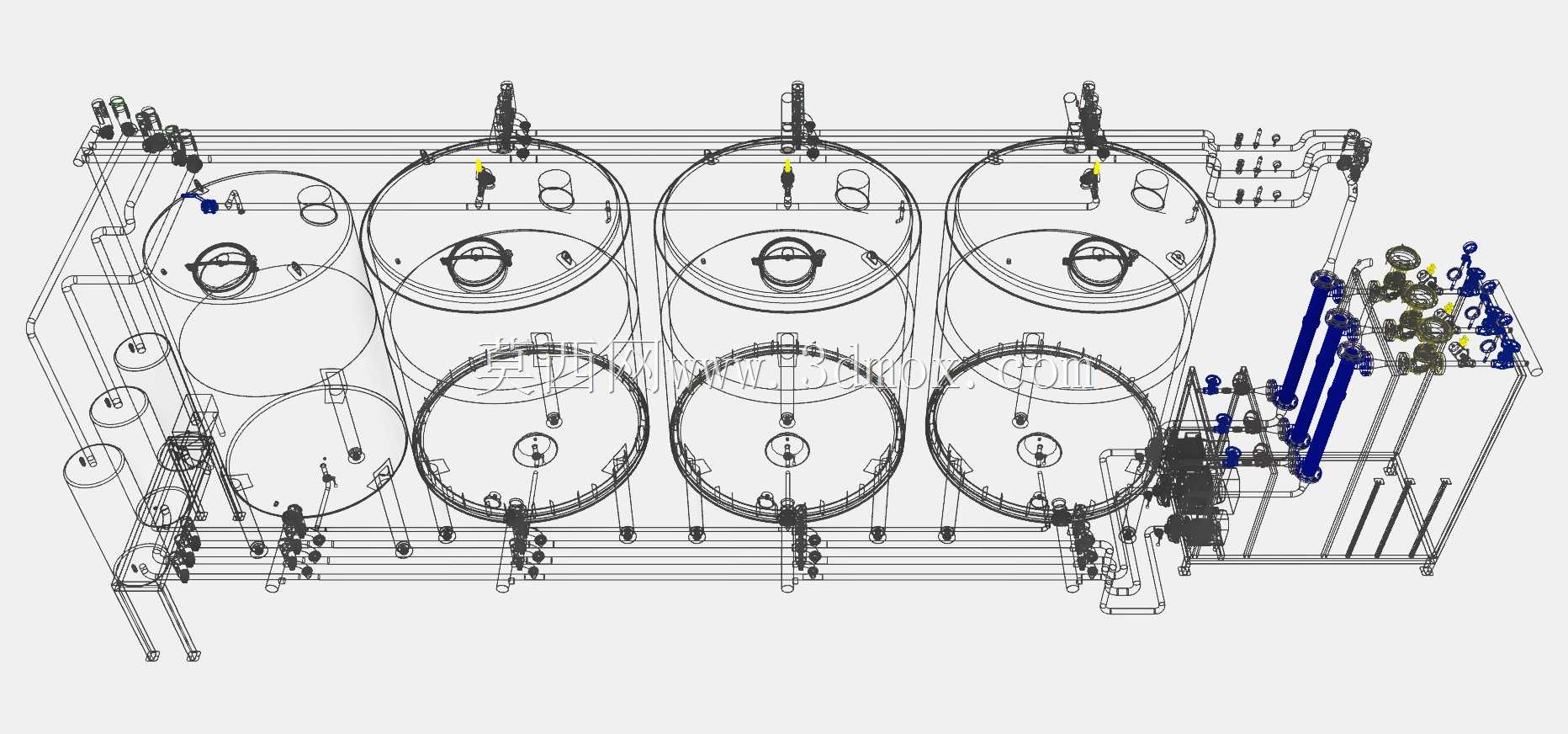

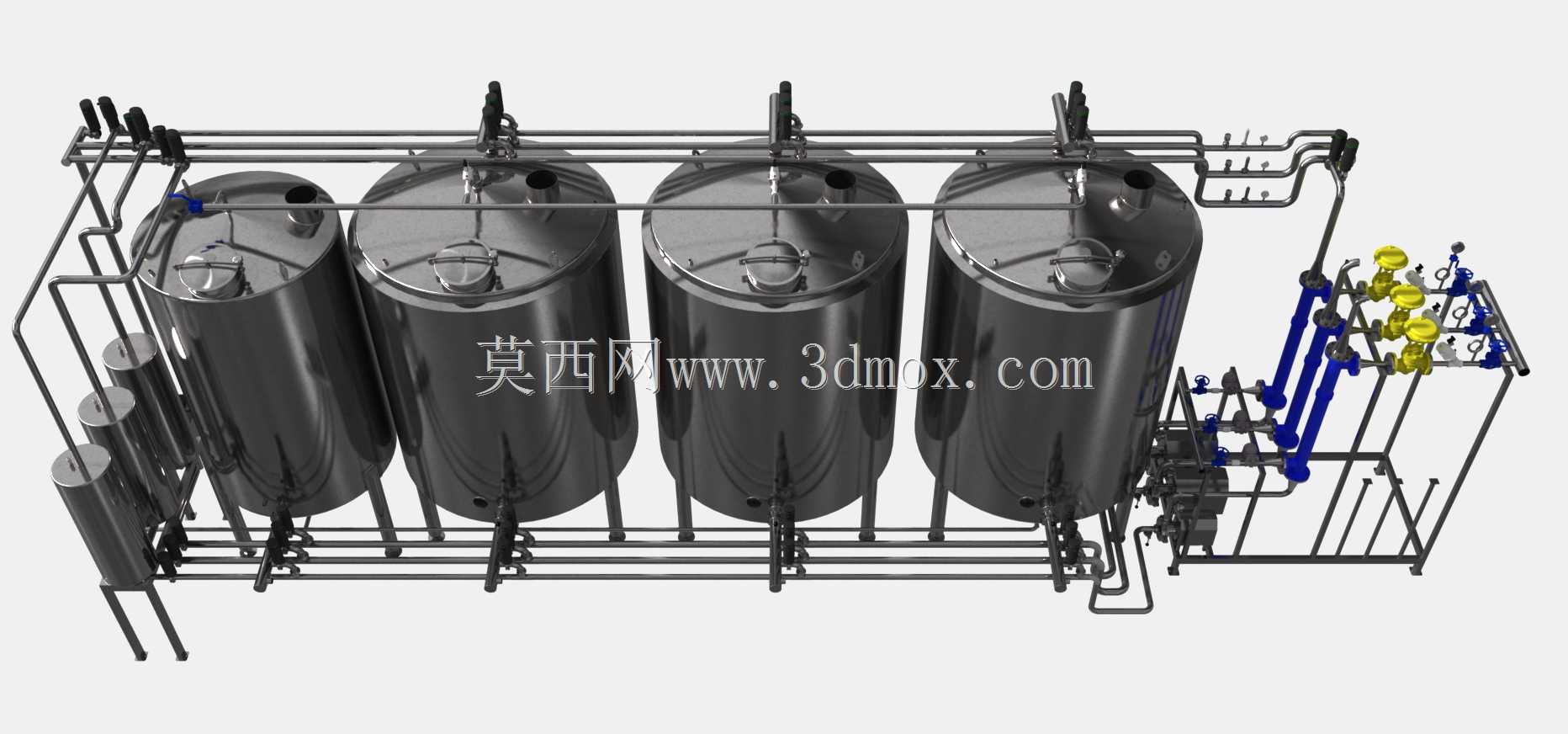

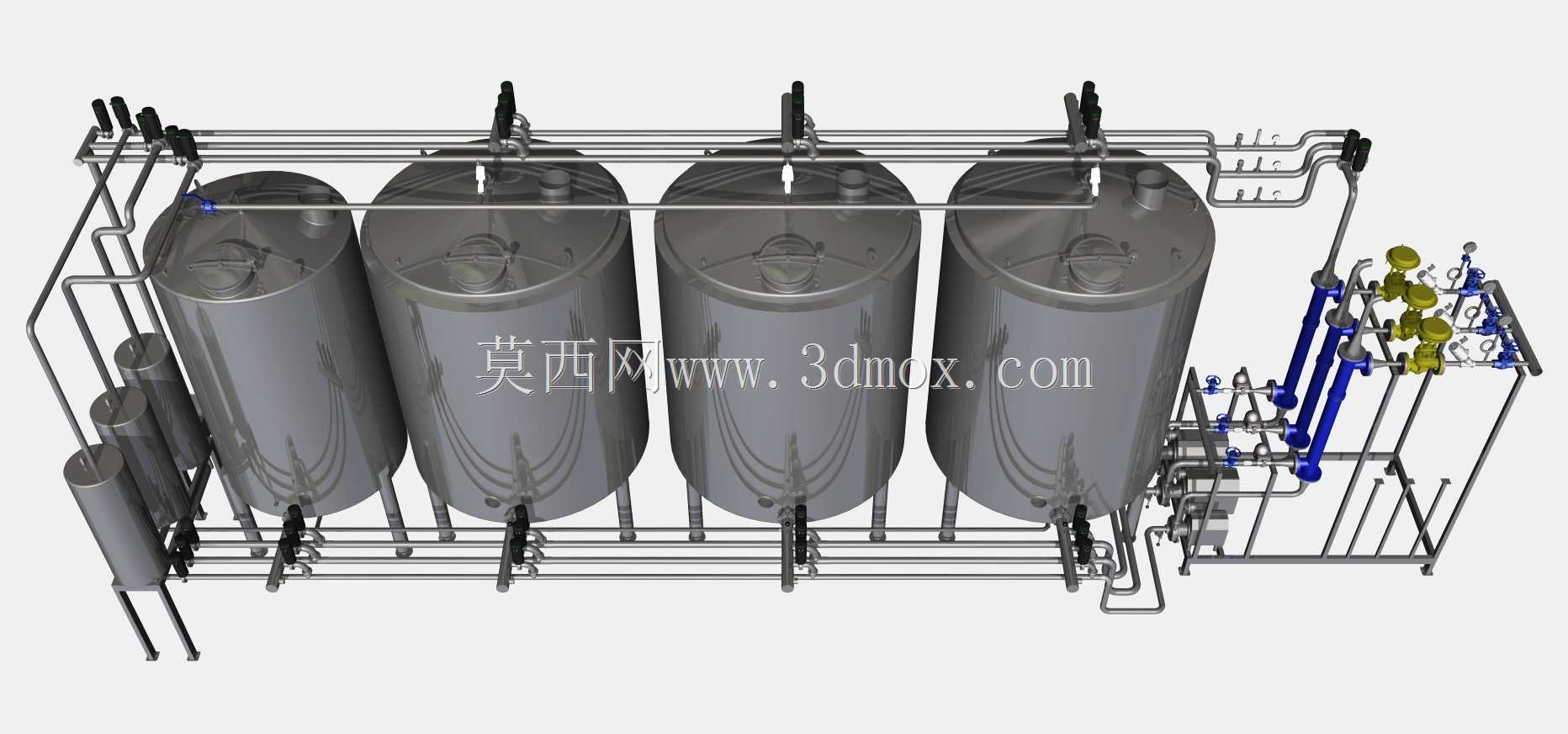

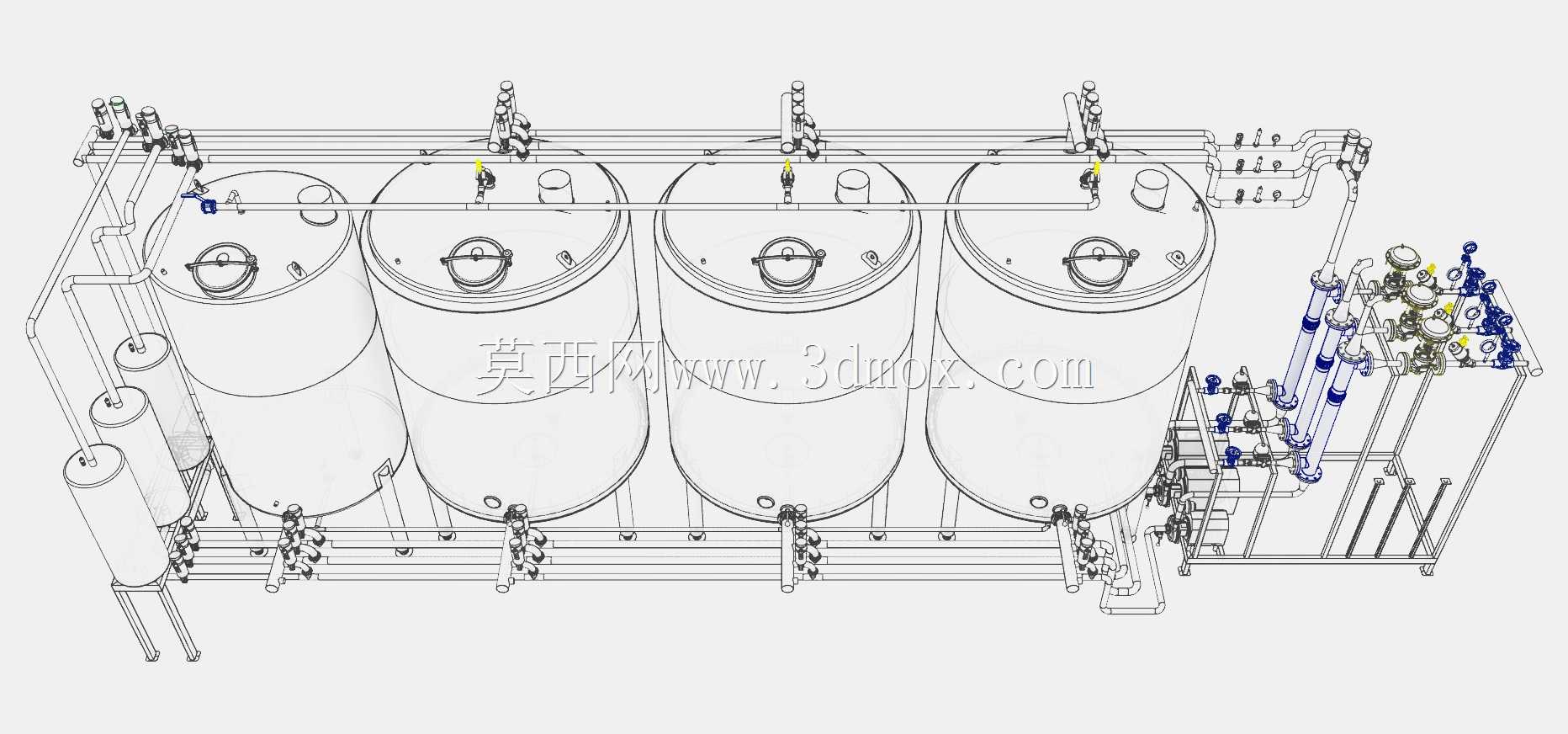

　　这套CIP就地清洗装置的三维结构，是针对食品饮料、乳制品、生物制药等对生产卫生等级有严苛要求的行业设计的，核心解决的是生产系统停机拆洗效率低、清洁死角多、人工操作一致性差的痛点。在实际生产场景里，整条生产线的物料输送管道、储料罐体、板式换热器、物料泵、过滤单元以及各类阀门管件的内壁，都会在生产过程中残留物料垢、微生物滋生层，以往拆洗需要耗费大量人工拆解法兰、吊装罐体，不仅停机时间长，还容易在拆装过程中引入二次污染，而这套装置可以在不拆解任何工艺管线和设备的前提下，完成整个生产回路的清洗、消毒、漂洗全流程。

　　从结构设计逻辑来看，整个装置采用模块化管路布局，核心的清洗液供给管线、回流管线、蒸汽加热支路、纯水冲洗支路、酸碱液投加支路都做了分层排布，避免不同介质管路交叉干扰。管路连接全部采用卫生级快装卡箍结构，建模时特意还原了卡箍接头的密封槽定位尺寸，保证安装时密封圈的压缩量控制在15%-25%的合理区间，既不会因为压缩量过大导致密封圈老化加速，也不会因为压缩量不足出现清洗液渗漏。管路上的阀门排布遵循操作可达性原则，所有手动阀门的操作手柄高度都设置在距离操作地面1.1m-1.5m的区间，自动阀门的执行机构上方预留了至少300mm的检修空间，方便后期更换执行器或者校准阀门行程。

　　在功能实现上，这套装置的管路设计覆盖了CIP清洗的全工艺步骤：首先是纯水预冲洗，通过大流量低扬程的清洗泵将常温纯水送入生产回路，冲掉管道内壁残留的松散物料；之后切换到碱液清洗回路，碱液通过板式换热器加热到80-85℃，在回路中循环15-20分钟，溶解管道内壁的蛋白质、油脂类残留；接着是纯水中间漂洗，冲掉残留的碱液；再切换到酸液回路，用稀释后的硝酸或者柠檬酸溶液循环，去除管道内壁的水垢、矿物质沉积；最后用无菌纯水做最终漂洗，直到回路出口的电导率和进水一致，整个清洗流程完成。建模时特意还原了回流管路上的温度、压力、电导率检测接口的位置，这些检测点的位置都设置在管路湍流充分的直管段，距离上游弯头至少5倍管径、距离下游弯头至少3倍管径，保证检测数据的准确性，不会因为局部涡流导致检测值失真。

　　从安装边界来看，整套装置的主体管路支架采用304不锈钢方管焊接而成，整体安装底座的尺寸适配常规车间的设备安装预留空间，底座上的地脚螺栓孔位按照通用的化工设备安装规范设置，孔距公差控制在±2mm以内，方便现场就位时快速对齐预埋螺栓。管路的最低位置都设置了排空阀，保证清洗完成后管路内不会有积液残留，避免积液滋生微生物；管路的最高位置设置了自动排气阀，避免清洗循环时管路内积气形成气阻，导致清洗液流量不足、局部清洗不到位。针对不同生产设备的清洗需求，这套装置的管路还预留了多个外接清洗接口，可以根据实际生产回路的数量，灵活切换清洗目标，不需要额外改造管路就能覆盖车间内2-3条独立生产线的清洗需求。

　　在细节设计上，所有输送清洗液的管路都做了3‰的安装坡度，坡向回流端或者排空口，避免管路内残留清洗液；蒸汽加热支路的管路上设置了安全阀和疏水阀，防止加热过程中出现超压风险，同时及时排出冷凝水，提升换热效率。酸碱液投加管路的材质选用耐腐的316L不锈钢，管路接口处做了圆弧过渡处理，没有卫生死角，避免酸碱液残留腐蚀管路。整个装置的操作侧预留了1.2m宽的操作通道，背面和侧面预留了0.8m的检修通道，满足车间设备布置的安全规范，也方便后期日常巡检和部件更换。
