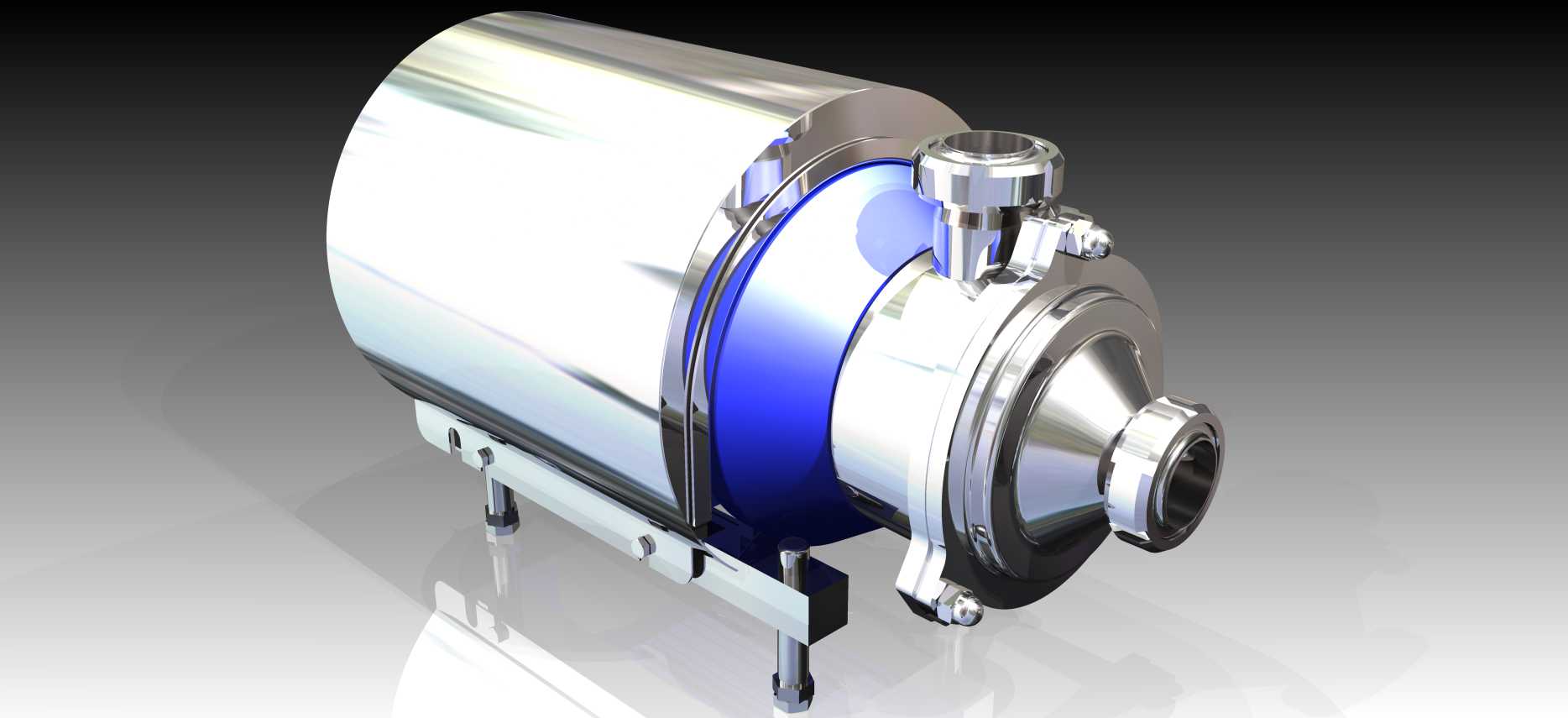

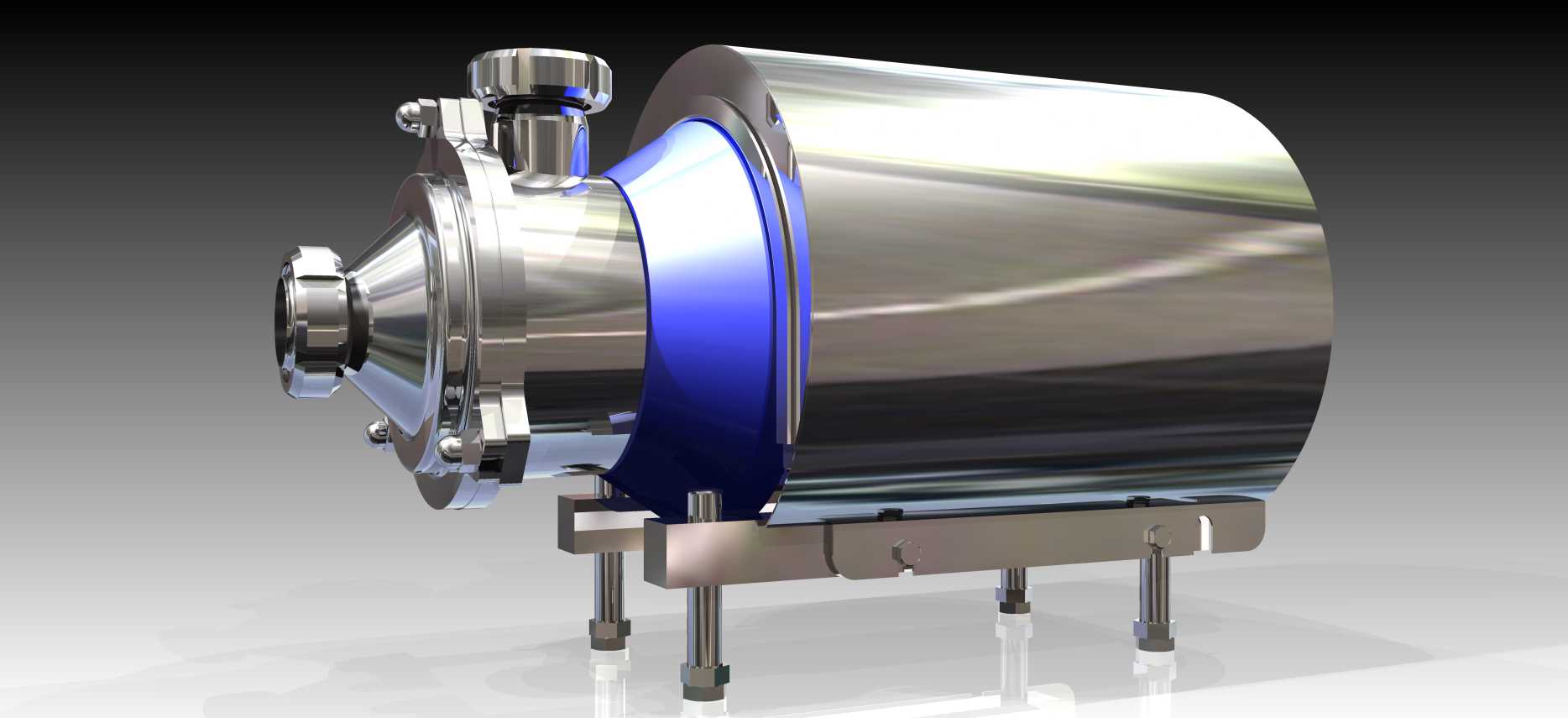

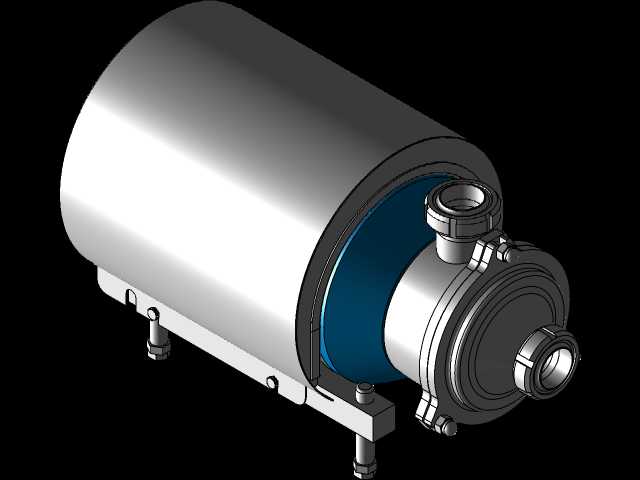

阿法拉伐MR型卫生级离心泵结构设计

这款卫生级离心泵主要面向食品饮料、生物制药、精细日化等对流体接触部件卫生等级有严苛要求的生产场景，可用于输送各类低粘度洁净流体，包括纯化水、饮品料液、制药中间体、日化护理原料等，能够满足生产过程中流体的平稳输送、增压循环、工位转料等核心工艺需求，适配连续化生产管线的长期稳定运行要求。设备整体采用卧式单级悬臂结构设计，核心过流部件围绕洁净输送需求做了针对性优化，叶轮采用开式/半开式水力结构设计，流道顺滑无卫生死角，既能够保证流体输送过程中的剪切力处于较低水平，避免对输送的热敏性、易变性物料造成结构破坏，也能够支持生产结束后的CIP在线清洗与SIP在线灭菌流程，无需拆解设备即可完成全流道的清洁消杀，符合食品、制药行业的卫生管控规范。泵体与驱动电机之间采用模块化连接结构，中间设置独立的密封腔与卫生级机械密封组件，可有效避免输送流体与驱动侧的交叉污染，同时密封结构的快装设计也方便后期运维过程中的易损件更换，降低设备停机维护的时间成本。设备外壳采用镜面抛光的不锈钢材质，表面粗糙度符合卫生级设备的相关要求，不易积料结垢，日常外部清洁操作便捷。安装层面，设备采用底部四点支撑的安装脚结构，支撑脚带有可调高度的减震垫结构，可适配不同平整度的安装基面，安装时需要预留足够的轴向操作空间用于后期密封件、叶轮的检修拆装，侧向的流体进出口采用标准卫生级快装接口，可直接与同规格的卫生管线快速对接，进出口的中心高度、支撑脚的安装孔位都做了标准化的尺寸匹配，能够直接替换同参数规格的同类型卫生泵产品，无需对现有生产管线做大规模改造。驱动端与泵体的同轴度在设计阶段做了严格的公差约束，能够保证设备运行过程中的振动幅度控制在较低区间，降低运行噪音的同时延长轴承与密封件的使用寿命，设备整体的外形轮廓做了圆弧过渡处理，没有尖锐凸起结构，符合洁净生产车间的设备安全与卫生设计要求。
