艾伦-布拉德利工业防护安全开关结构

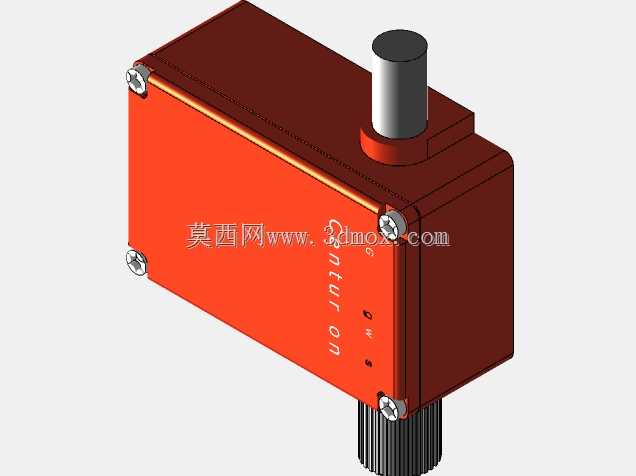

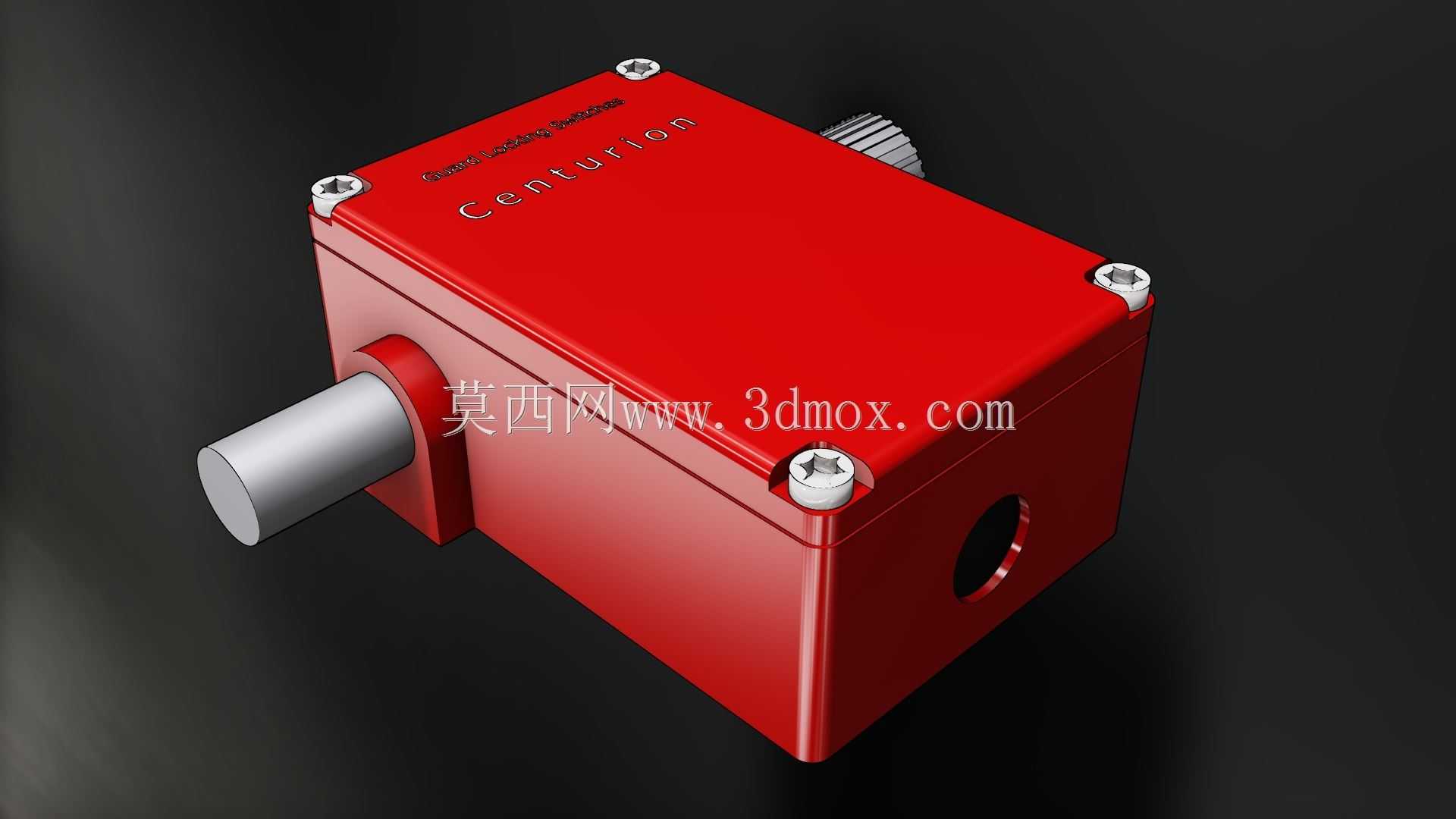

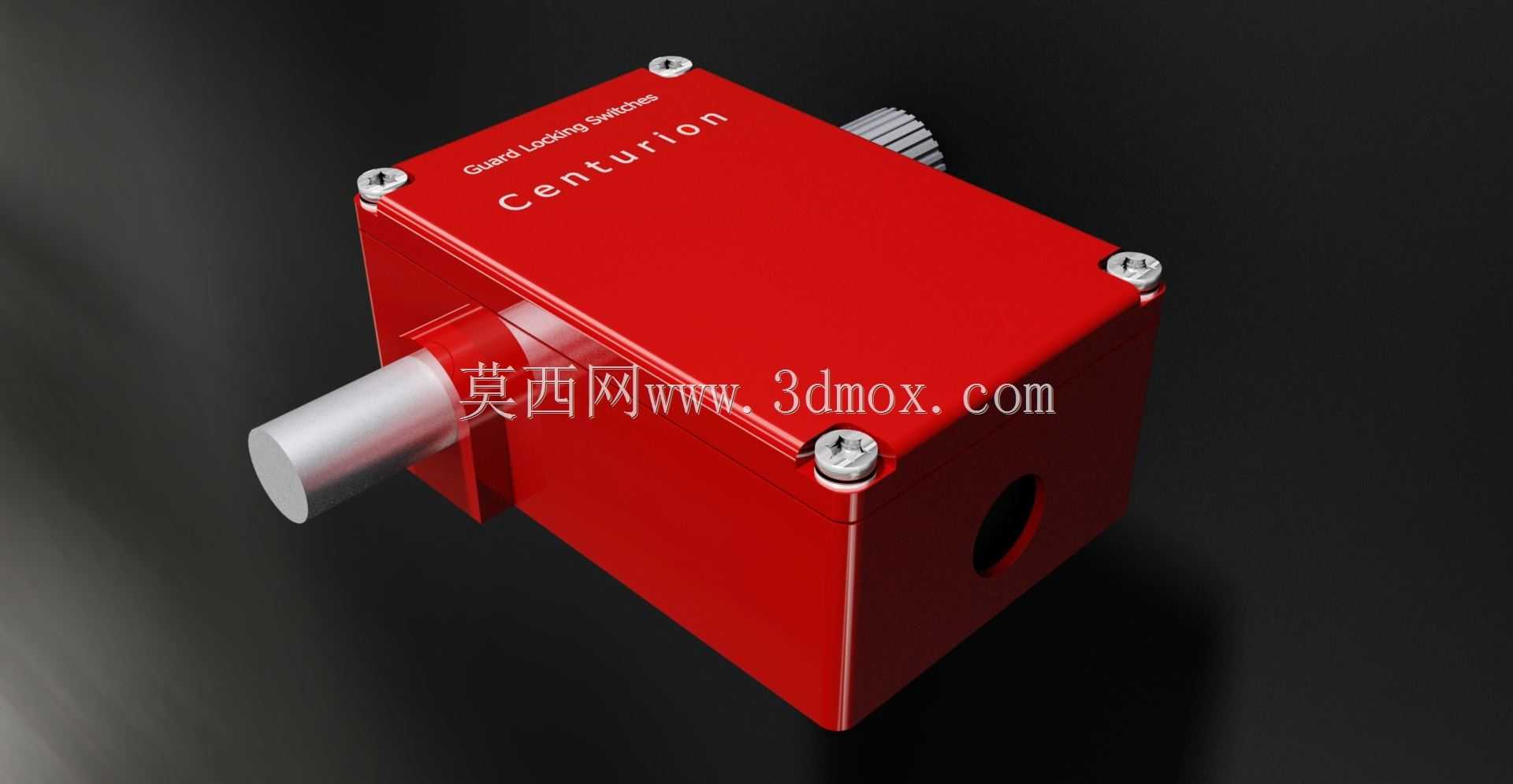

　　在离散制造生产线的安全防护体系搭建中，这类带锁止功能的安全开关是防护门、检修口位置的核心联锁部件，常见于汽车焊装线防护围栏、自动化装配站安全门、物流分拣线设备检修口、包装机械危险作业区防护挡板等场景，承担着“防护未闭合则设备无法启动、运行中开启防护则触发急停”的安全联锁作用，是设备满足机械安全标准要求的必备基础元件。从结构设计来看，这款开关采用了方正的压铸金属壳体，表面做了红色烤漆处理，这种高饱和度的红色涂装并非单纯的外观设计，而是工业安全色的规范应用，能够让现场运维人员在复杂的车间环境中快速识别安全元件位置，在紧急处置时可以第一时间定位开关点位。壳体的四个边角采用内六角螺丝紧固密封，这种紧固方式既可以保证壳体的IP防护等级，

　　抵御车间内的切削液飞溅、粉尘侵入，也能避免非授权人员随意拆解开关内部结构，破坏联锁逻辑。开关的驱动轴采用金属圆柱轴伸结构，轴伸与壳体的配合处做了密封处理，轴端的加工精度控制在合理公差范围内，既可以保证与防护门触发结构的顺畅配合，也能避免长期往复动作出现卡滞问题。壳体侧面预留的穿线孔采用标准的电气接口尺寸，方便现场布线时接入设备的安全回路，不需要额外做转接处理，减少现场安装的加工工作量。从安装边界来看，这款开关的整体外形为规整的长方体结构，安装孔位预设在壳体的四个固定角，安装时不需要在设备防护框架上做复杂的开孔加工，只需要按照孔位尺寸预留对应的安装平面即可，安装面的平面度要求不高，即使是方管焊接的防护围栏框架，也可以直接通过螺栓固定，

　　不需要额外加工安装垫板。开关的动作行程设计匹配常规工业防护门的开合角度，当防护门关闭到位时，驱动轴被触发结构压入到指定位置，内部的锁止机构会将开关状态锁定在安全回路接通档位，此时设备的动力回路才会被允许接通；当防护门被意外打开时，驱动轴在内部复位结构的作用下弹出，安全回路立刻断开，设备的动力输入被切断，同时触发安全报警信号，提醒现场人员注意作业风险。不同于普通的行程开关，这款带锁止功能的安全开关内部设置了电磁锁止结构，在设备处于运行周期内时，即使人员触碰防护门，锁止结构也会保持锁定状态，避免防护门被意外打开导致设备急停造成生产中断，只有当设备完成当前作业周期，动力回路进入安全状态后，锁止结构才会释放，允许人员打开防护门进入作业区域。

　　在建模过程中，这类安全开关的结构还原需要重点关注几个配合尺寸：一是驱动轴的伸出长度与压入行程，这个尺寸直接关系到现场安装时触发结构的位置设计，如果行程匹配不当，会出现防护门关到位但开关未触发，或者开关过压损坏的问题；二是安装孔的中心距尺寸，这个尺寸需要和常用的工业铝型材、方管框架的安装孔位匹配，方便设计人员在做防护方案时直接调用模型，不需要反复核对安装尺寸；三是穿线孔的位置与接口尺寸，这个尺寸关系到现场布线时的线缆弯曲半径预留，避免线缆出现过度弯折导致的绝缘层破损问题。从实际使用的角度来看，这类金属壳体的安全开关相比塑料壳体的同类型产品，抗冲击性能更好，在物流搬运、设备检修过程中即使受到轻微的磕碰，也不会出现壳体破裂、内部结构损坏的问题，适合在焊接、冲压这类作业环境相对恶劣的车间场景使用。开关表面的标识采用激光蚀刻工艺，长期使用不会因为摩擦、油污附着导致标识模糊，方便运维人员在后期维护时快速识别开关的接线定义、型号参数。在做设备三维布局时，这类安全开关的模型需要预留足够的操作空间，尤其是驱动轴的动作方向不能有其他结构件干涉，同时要保证开关的安装位置不会被物料堆积、工装摆放遮挡，确保紧急情况下人员可以快速操作。
