化工工艺容器管道仪表集成装置

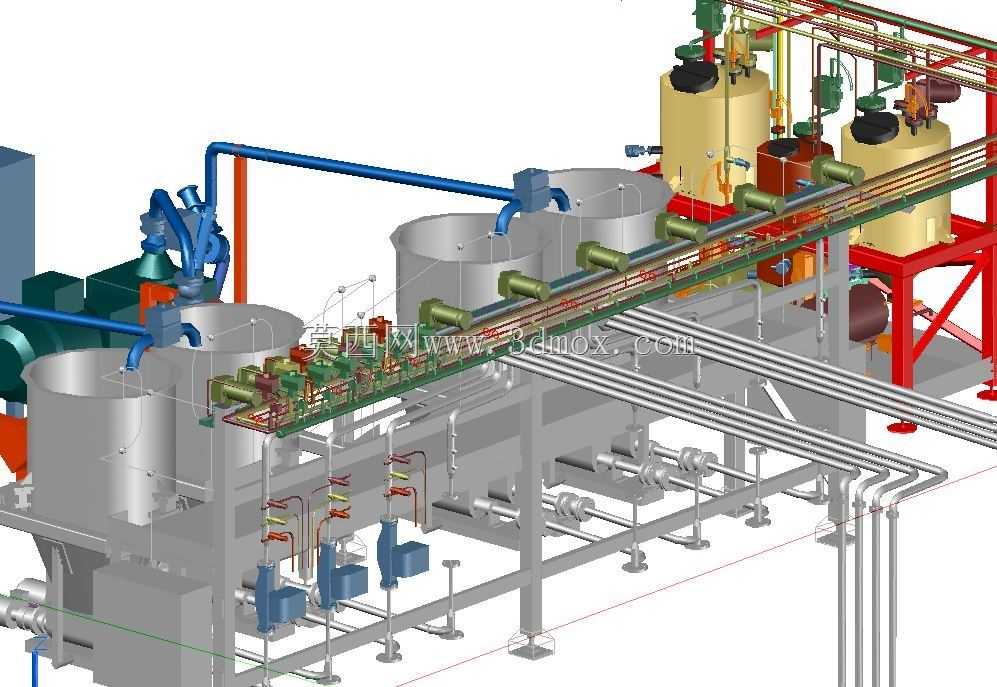

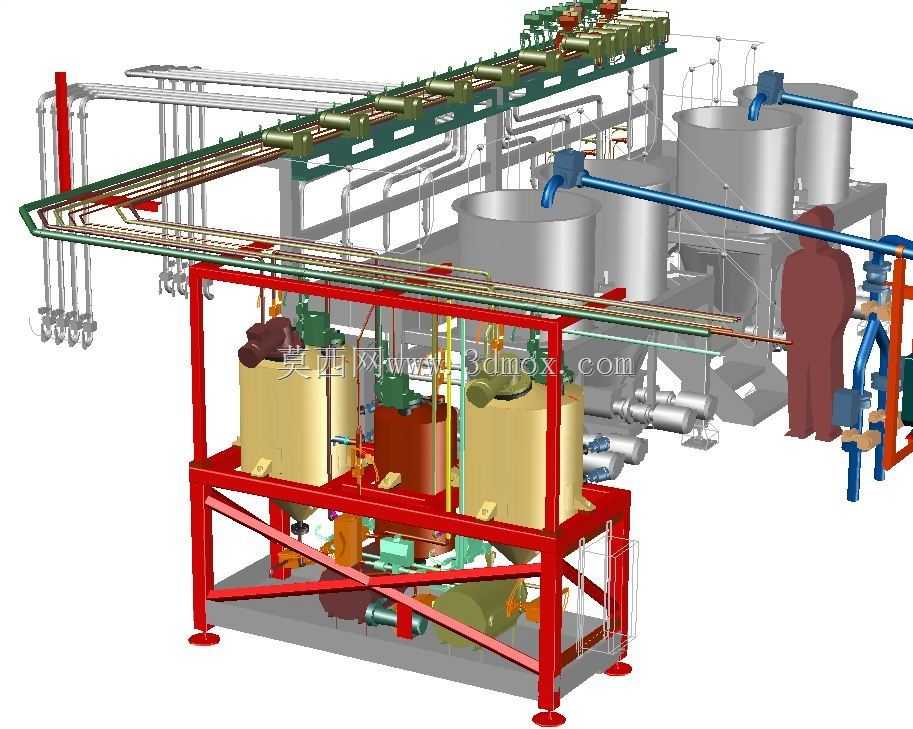

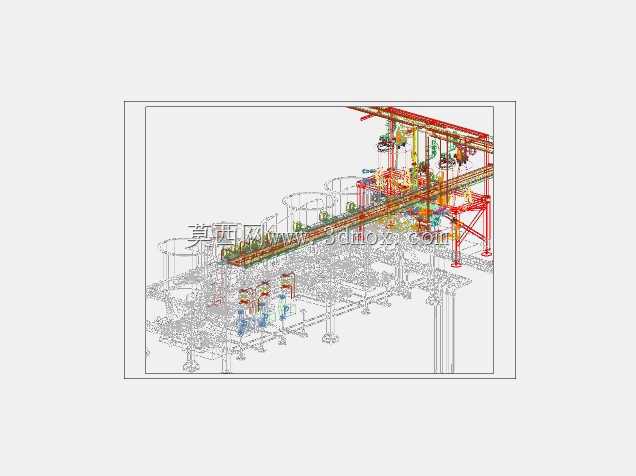

这套集成装置主要面向精细化工、食品加工、制药提纯等连续生产场景，承担多股工艺流体的暂存、输送、流量计量、参数监测与流向切换功能，是生产车间工艺段衔接的核心配套单元，可直接对接上游反应出料端与下游灌装、分离或精制工序，适配常压至中低压的流体输送工况，能兼容水性、弱腐蚀性等多种常规工艺介质。装置整体采用模块化集成设计思路，将多组立式储料容器、卧式暂存料槽、输送管路、执行阀组、流量监测仪表、动力泵组整合在统一的型钢支撑框架上，省去现场分散安装的管线对接工作量，整体安装边界控制在长6米、宽2.8米、高3.5米范围内，框架底部预留标准地脚安装孔位，可直接固定在常规硬化车间地面，无需额外做特殊承重基础。设计过程中优先考虑流体输送的顺畅性，主输送管路采用阶梯式排布，沿物料流向设置合理倾斜角度，避免管路残留积液导致的物料变质或交叉污染；不同功能的管路采用差异化配色区分，蓝色管路对应冷却介质回路，红色管路对应工艺物料主路，银色管路对应公用工程回路，方便现场运维人员快速识别管线功能。多组立式工艺容器顶部配置进料口、排气口与液位监测接口，侧壁预留温度、压力检测仪表安装位，可实时采集容器内物料的状态参数；容器下方出料端直接对接流量计量单元，每一条支路都配置独立的控制阀组，可根据生产配方需求灵活调整各支路的物料输送流量，实现多组分物料的精准配比输送。卧式暂存料槽设置在装置中部，起到缓冲稳压的作用，可平衡上游来料波动与下游输送需求的差值，避免泵组出现空抽或者过载工况；料槽下方配置多台离心式输送泵，泵组进出口都设置软连接与检修截断阀，后期运维更换部件时无需排空整个系统的物料。管路上的仪表采用就近安装原则，流量、压力仪表都设置在操作人员易观察的位置，阀组执行机构预留足够的操作空间，即使后期加装气动或电动执行组件，也不会与周边管线、框架产生干涉。整套装置的管线排布充分考虑运维需求，所有需要定期检修的部件都预留不小于400mm的操作空间，框架侧面设置爬梯与操作平台，方便人员到达高处容器位置开展巡检、加料作业。
