四路双向5V转3.3V逻辑电平转换PCB模块

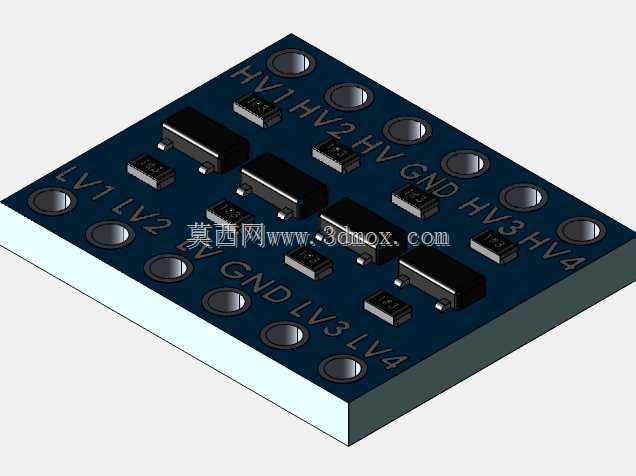

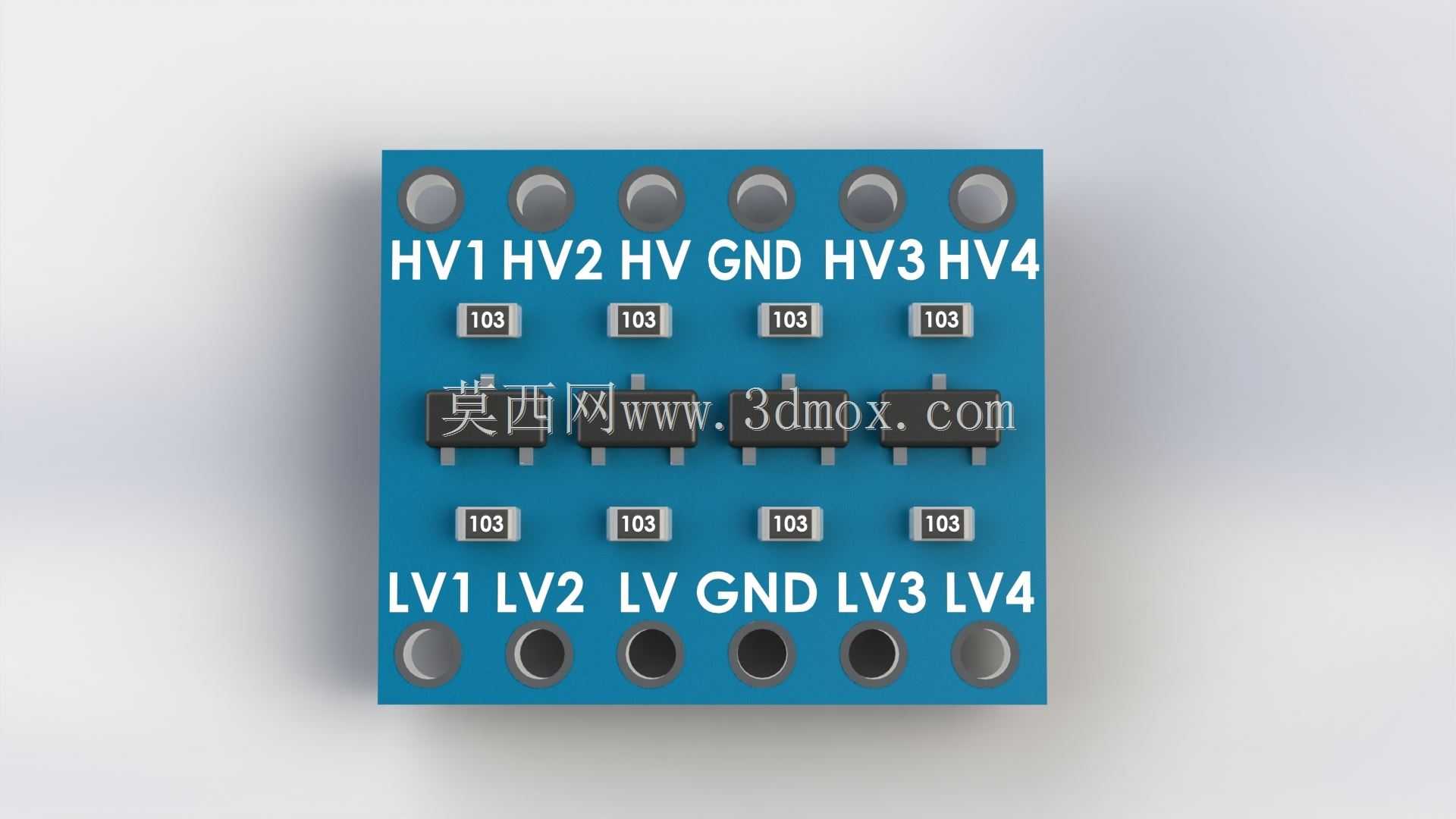

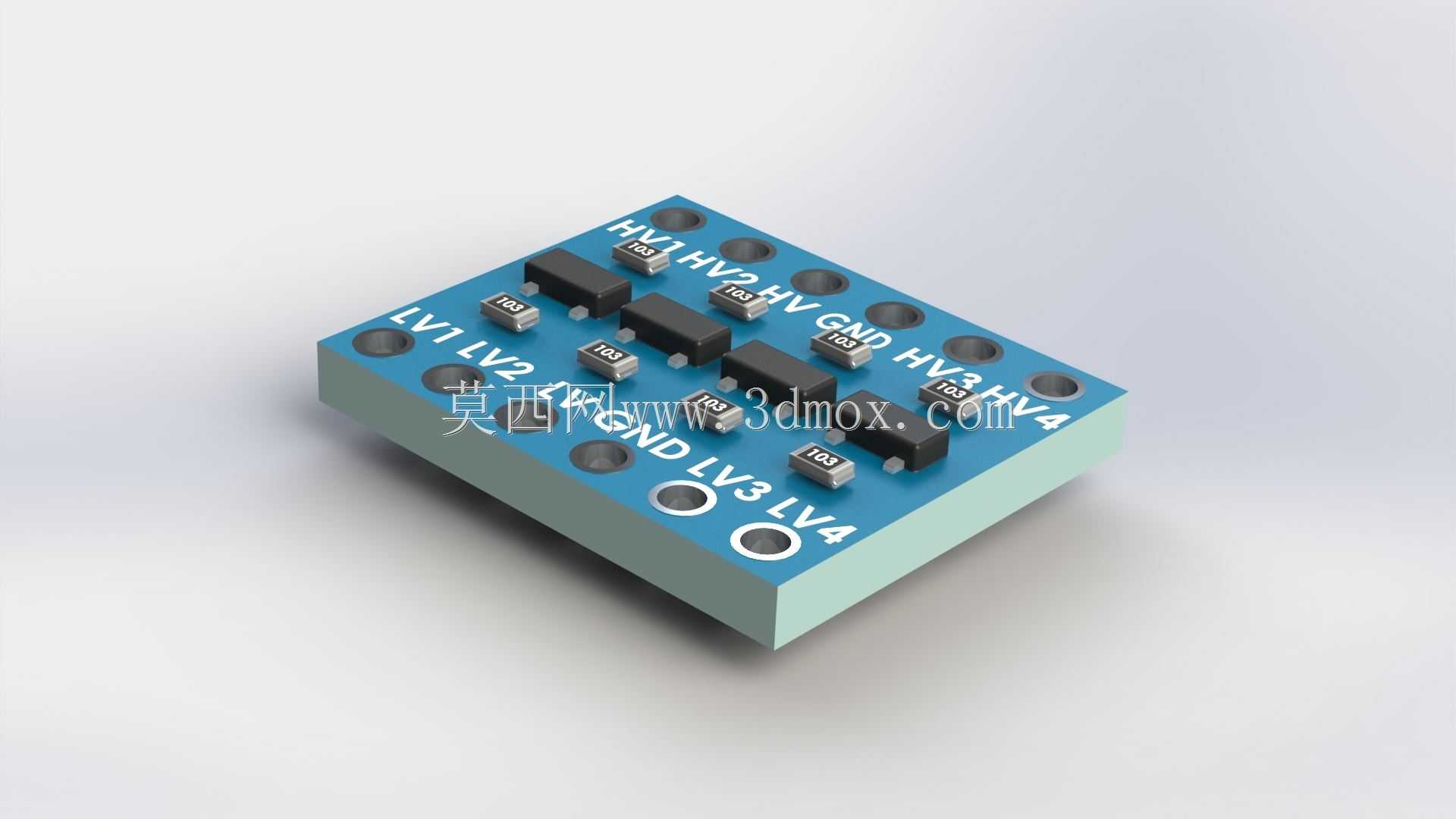

在嵌入式开发、智能硬件搭建、跨电压域电路互联的场景中，不同主控与外设的工作电压差异始终是电路设计需要解决的核心问题，这款四路双向电平转换模块正是为解决5V与3.3V电压域信号互通需求设计的实用电路单元。从实际应用场景来看，该模块可广泛适配各类混合电压系统的搭建需求，比如搭配3.3V工作的NRF无线模块、树莓派主控板，与5V工作的Arduino控制板、HC-SR04超声波测距模块等外设进行信号互联，无需额外搭建分立元件转换电路，即可快速实现不同电压域设备的双向信号传输，避免因电压不匹配导致的信号失真、器件损坏等问题，大幅降低原型验证、小批量电路搭建的布线与调试难度。从功能特性来看，该模块支持四路独立通道的双向电平转换，高压侧可兼容5V逻辑电平信号，低压侧适配3.3V逻辑电平信号，无需额外设置方向控制引脚，可自动识别信号传输方向，满足UART、I2C、SPI等常见数字通讯接口的电平转换需求，板载高精度限流电阻与转换三极管，可保证信号传输的边沿速率与完整性，减少信号传输过程中的畸变与延迟，板上预留的GND共地引脚可快速实现两侧电路的共地连接，保障信号参考电位一致。从设计思路来看，该模块采用对称式布局设计，高压侧接口与低压侧接口分别布置在PCB板的两侧边缘，高压侧丝印清晰标注HV1-HV4高压通道与高压侧GND，低压侧对应标注LV1-LV4低压通道与低压侧GND，接口采用标准2.54mm间距排针安装孔位，可直接搭配排针焊接后插接在面包板上使用，也可通过排针直接焊接在主控载板上，适配不同的安装场景。板上的转换元件采用对称排布，每一路通道的限流电阻与转换管一一对应，既保证了每路通道的电气参数一致性，也方便后期故障排查与元件替换，PCB板采用蓝色阻焊设计，丝印标识清晰醒目，可避免接线过程中出现引脚接反的问题。从外形尺寸与安装边界来看，该模块整体为方形小型化PCB设计，长宽尺寸适配面包板的安装宽度，板上所有元件均采用表贴封装，整体安装高度较低，不会占用过多的垂直安装空间，排针孔位采用标准间距设计，安装孔位的边界预留了足够的焊接操作空间，不会出现焊接时相邻引脚短路的问题，模块整体重量较轻，可直接通过排针固定在电路中，无需额外设计固定结构，即可满足桌面原型验证、小型智能设备内置安装等不同场景的安装需求，在保证转换性能的同时最大化压缩了模块的占用空间，适配高密度电路的搭建需求。
