2.0寸IPS彩屏TFT液晶显示模组结构

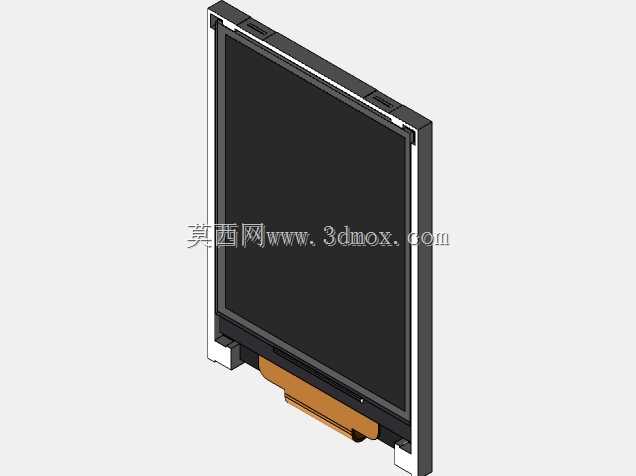

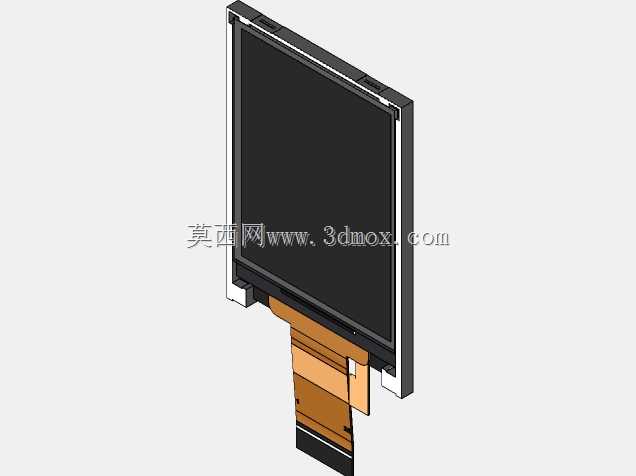

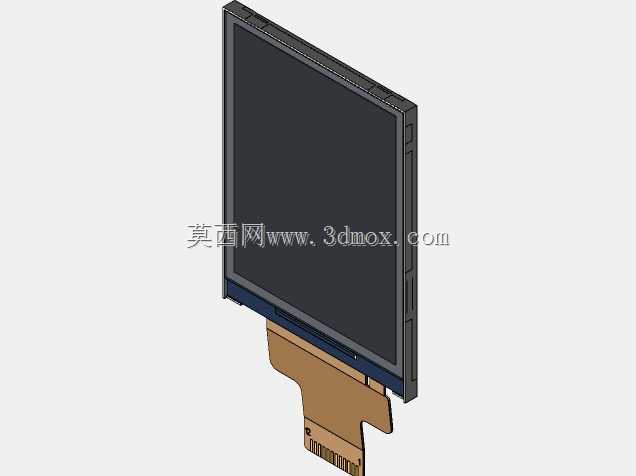

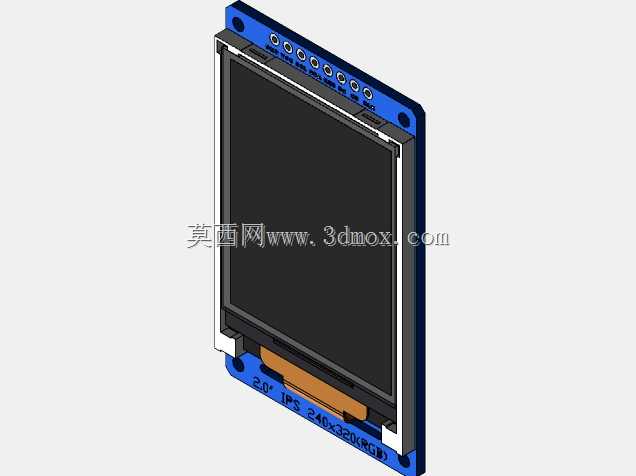

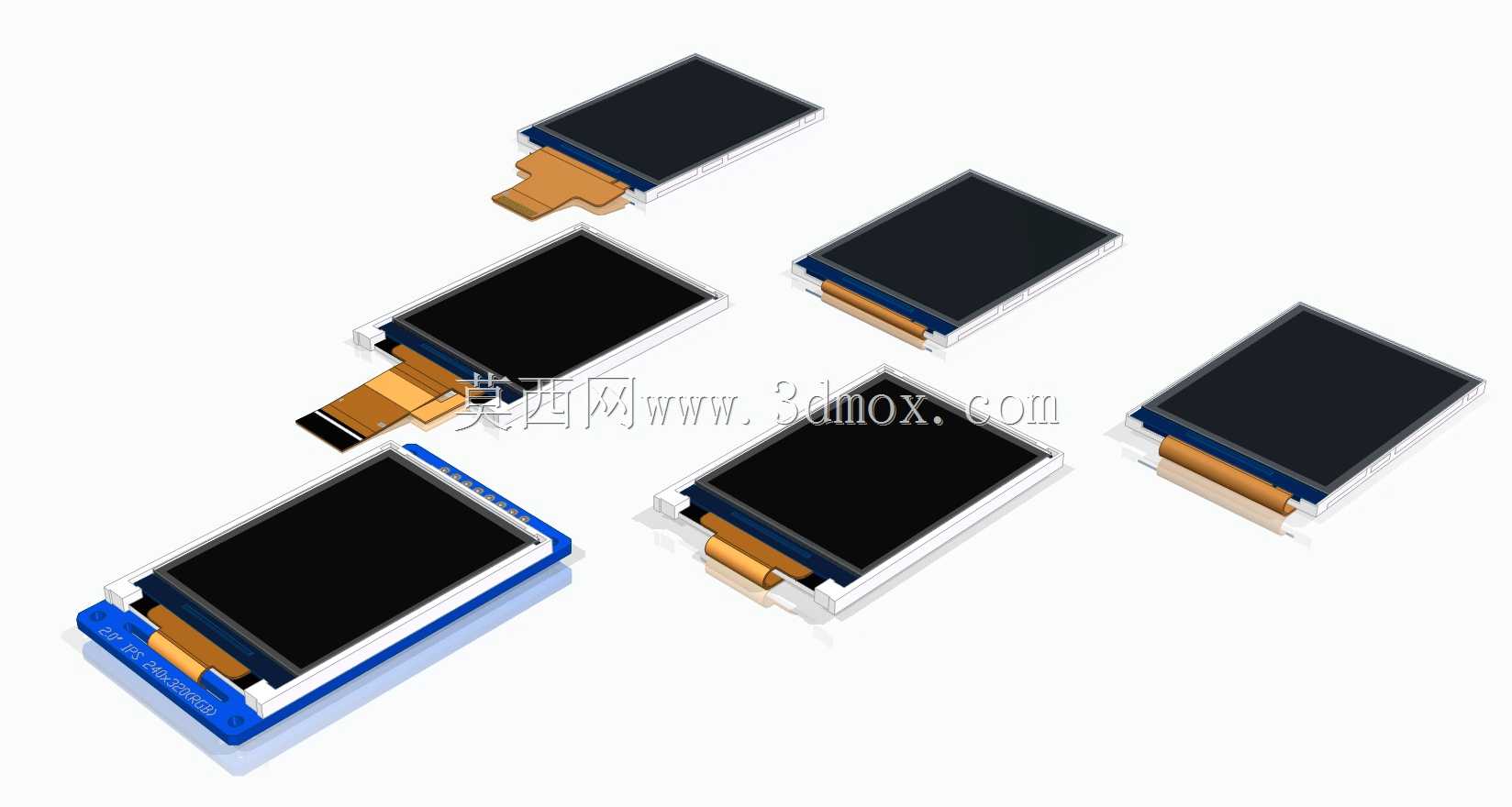

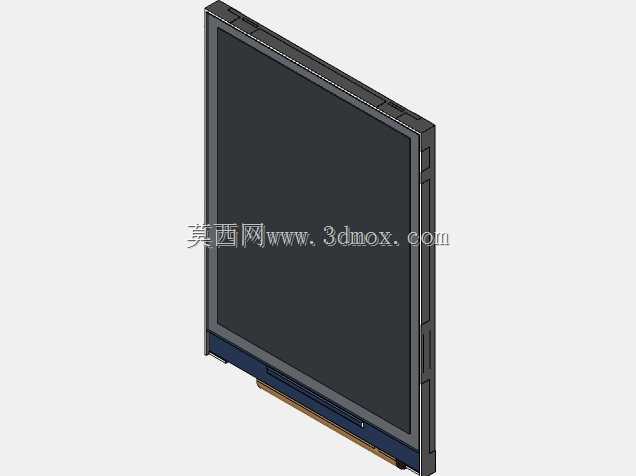

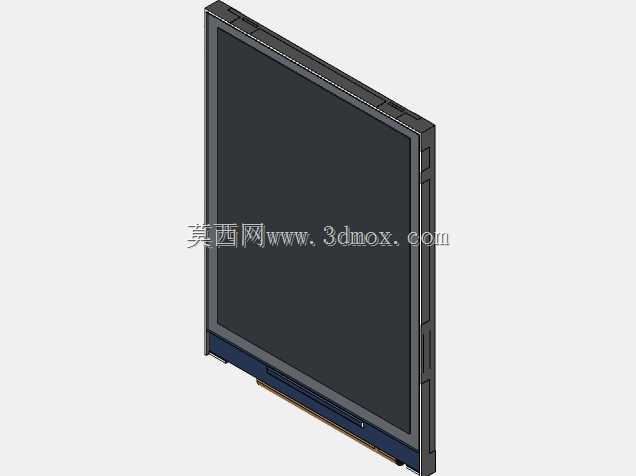

这款2.0寸TFT液晶显示模组，是面向嵌入式开发、小型智能终端打造的可视化交互核心部件，广泛应用在手持检测仪器、小型工控操作面板、便携消费电子、开源硬件开发板配套、智能家居控制面板等场景中，承担设备运行参数展示、交互操作反馈、图文信息呈现的核心作用，是小型智能设备实现人机信息传递的关键载体。从设计思路来看，这款模组围绕小型化设备的紧凑安装需求做了全维度优化，整体采用薄型化叠层结构，将液晶面板、背光模组、驱动电路、连接接口做了高度集成，省去了开发者单独整合背光、驱动的冗余工序，能够直接嵌入终端设备的壳体预留位中，有效降低终端产品的组装难度与设计周期。模组的屏幕显示区域采用2.0英寸对角线规格，IPS材质的显示面板具备全视角可视特性，在不同安装角度、不同观测方位下都能呈现清晰的色彩与画面，不会出现传统TN屏侧看偏色、画面泛白的问题，能够满足手持设备、壁挂式小型面板在不同使用姿态下的观看需求。在安装边界设计上，模组的外框做了规整的直角限位结构，屏幕边缘的封装边框宽度控制在极小范围内，能够最大化利用设备前面板的预留空间，适配紧凑的壳体设计；不同版本的连接结构做了差异化设计，包含直插式FPC软排线、焊板式针座等多种连接形式，能够适配不同主板的布局需求，软排线版本还支持一定角度的弯折安装，在内部空间局促的设备中可以灵活调整排线走向，避免与其他元器件产生结构干涉。功能特性层面，这款模组集成了成熟的驱动电路，能够支持通用的显示通信协议，可直接输出彩色图文、简易UI界面、动态指示图标等内容，背光部分采用均匀的侧入式导光结构，显示亮度均匀无暗角，能够在室内常规光照环境下清晰显示内容，部分版本还支持背光亮度调节，可适配不同使用场景的亮度需求。在结构细节上，模组的外封装采用高强度的塑质边框，能够对内部脆弱的液晶玻璃层起到可靠的防护作用，避免组装过程中受力碎裂，连接部位的金手指做了加固处理，多次插拔也不易出现接触不良的问题，整体结构兼顾了耐用性与轻薄化的平衡，能够适配各类小型智能设备的设计需求，为终端产品提供稳定可靠的可视化交互能力。
