小型桌面级数控雕刻加工设备结构设计

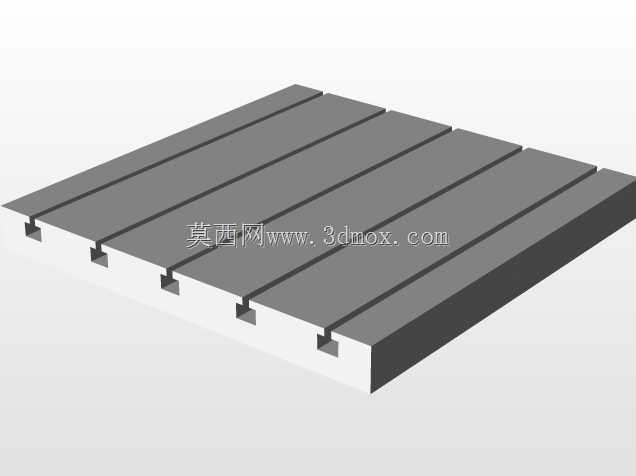

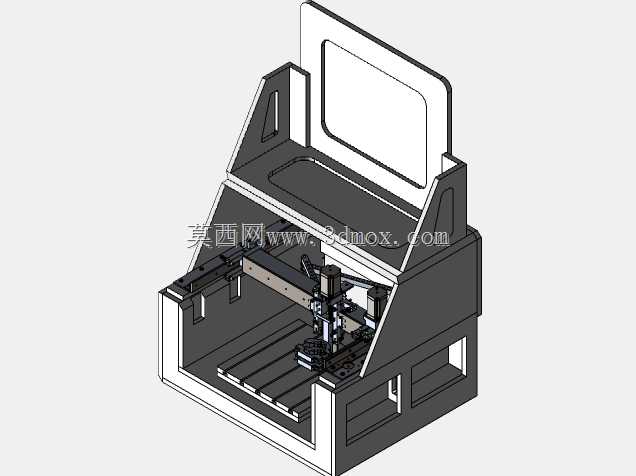

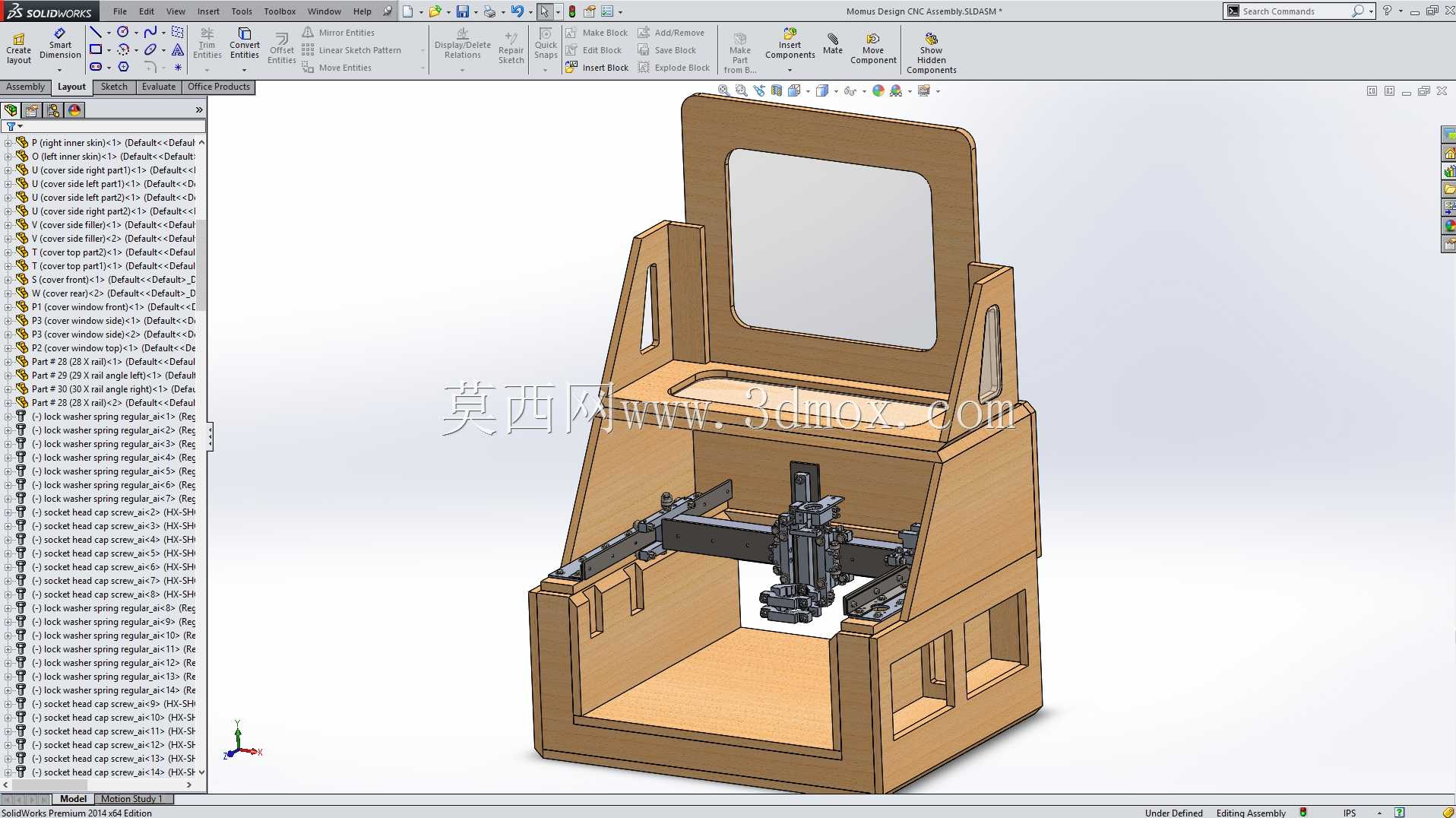

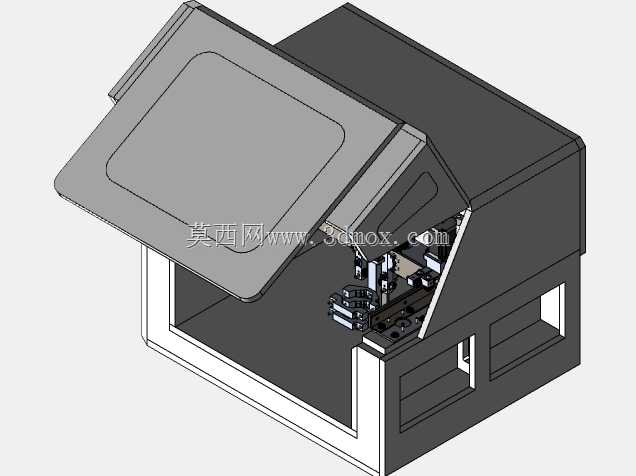

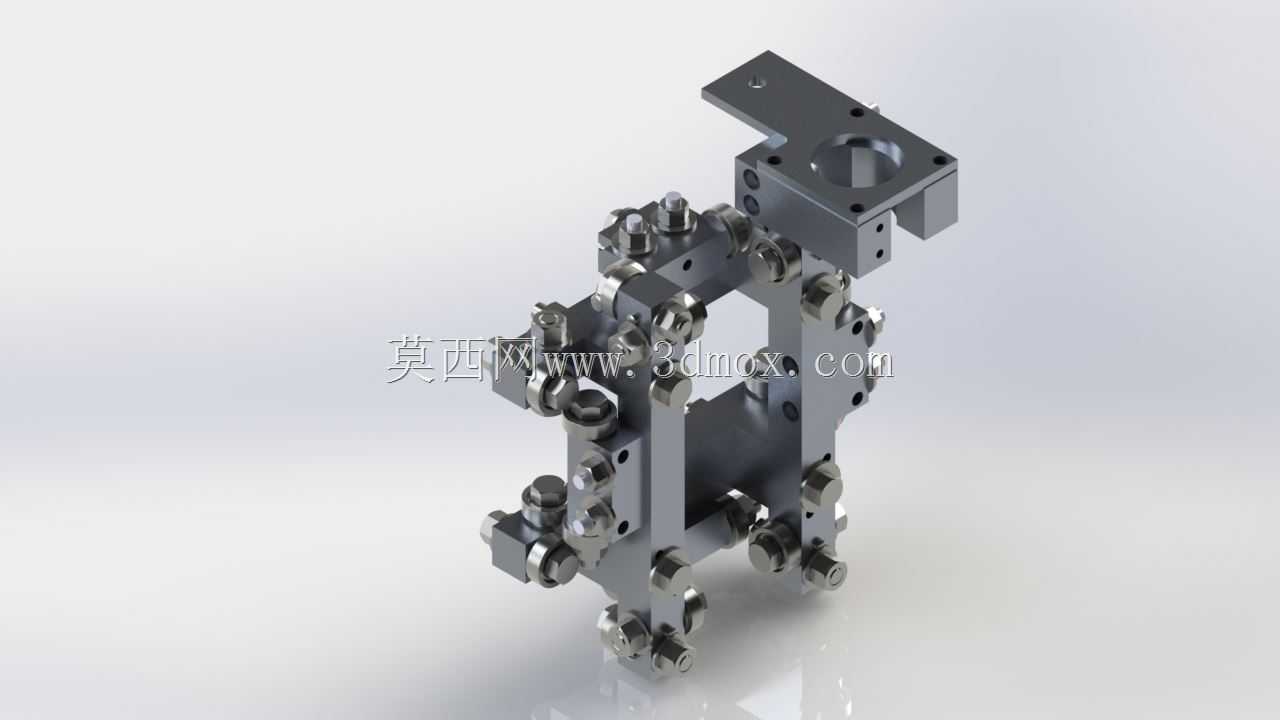

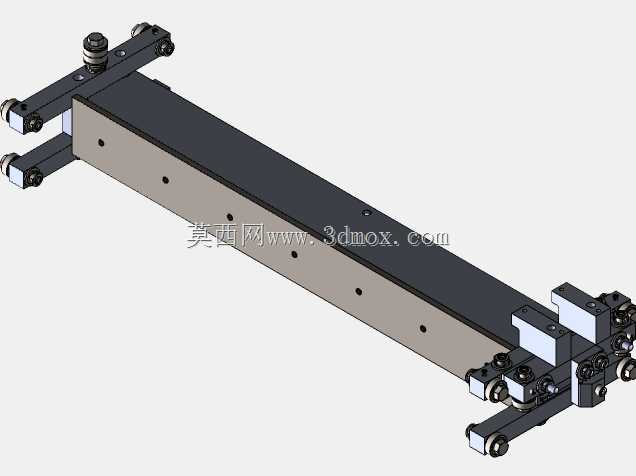

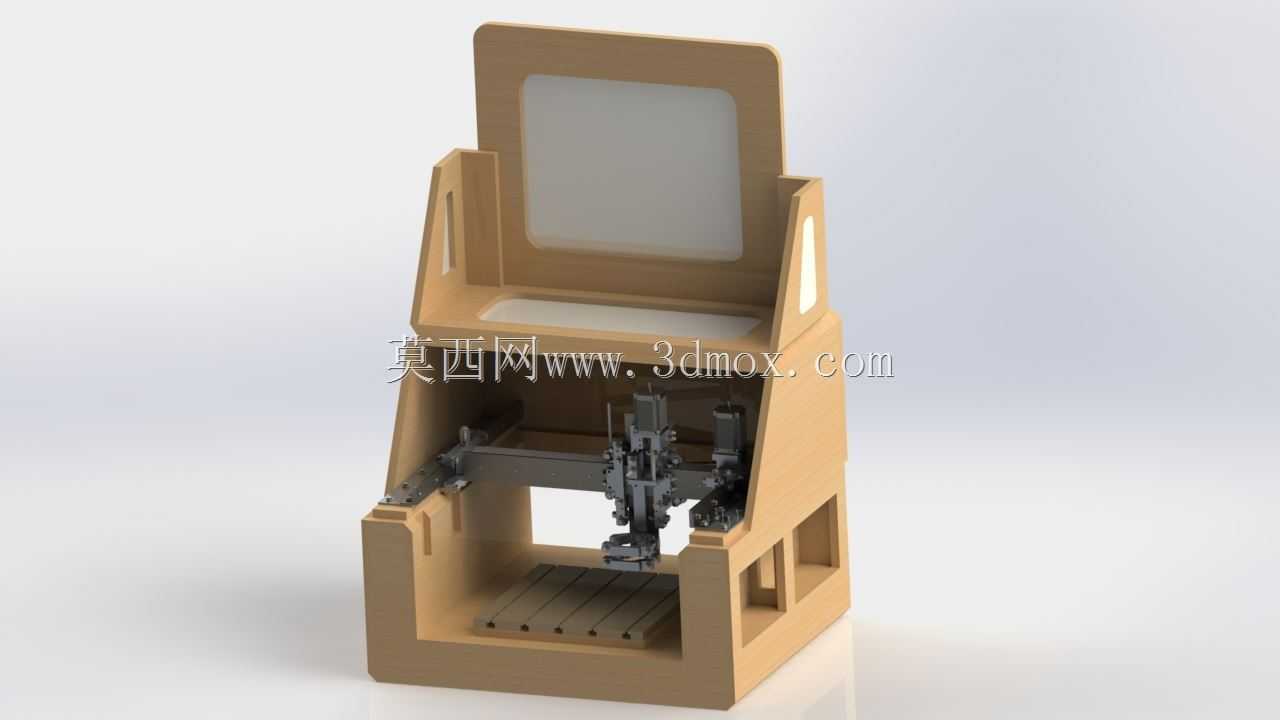

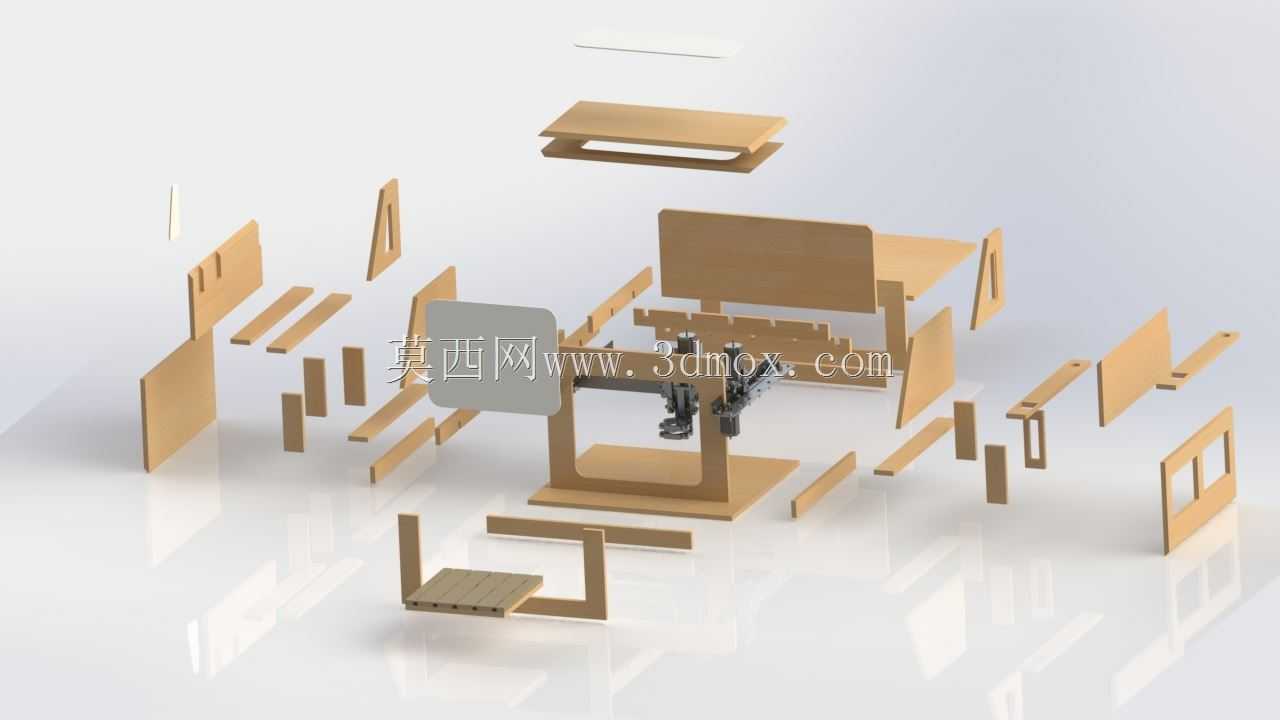

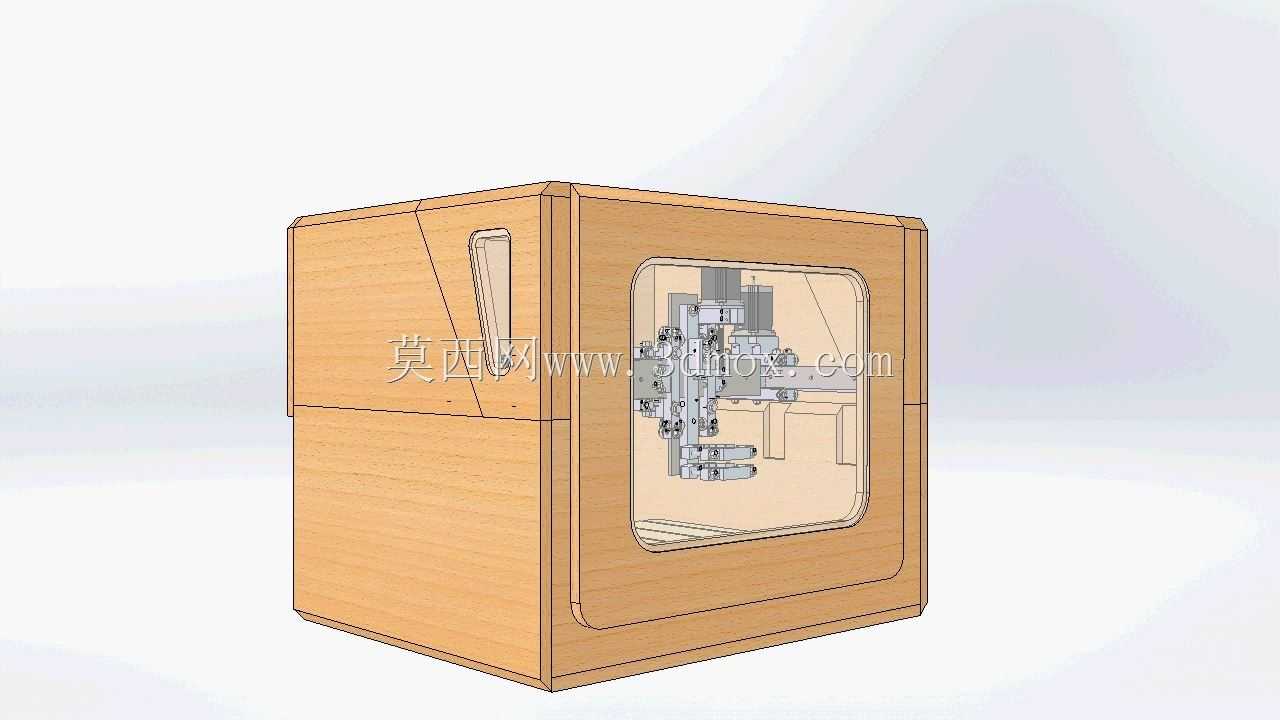

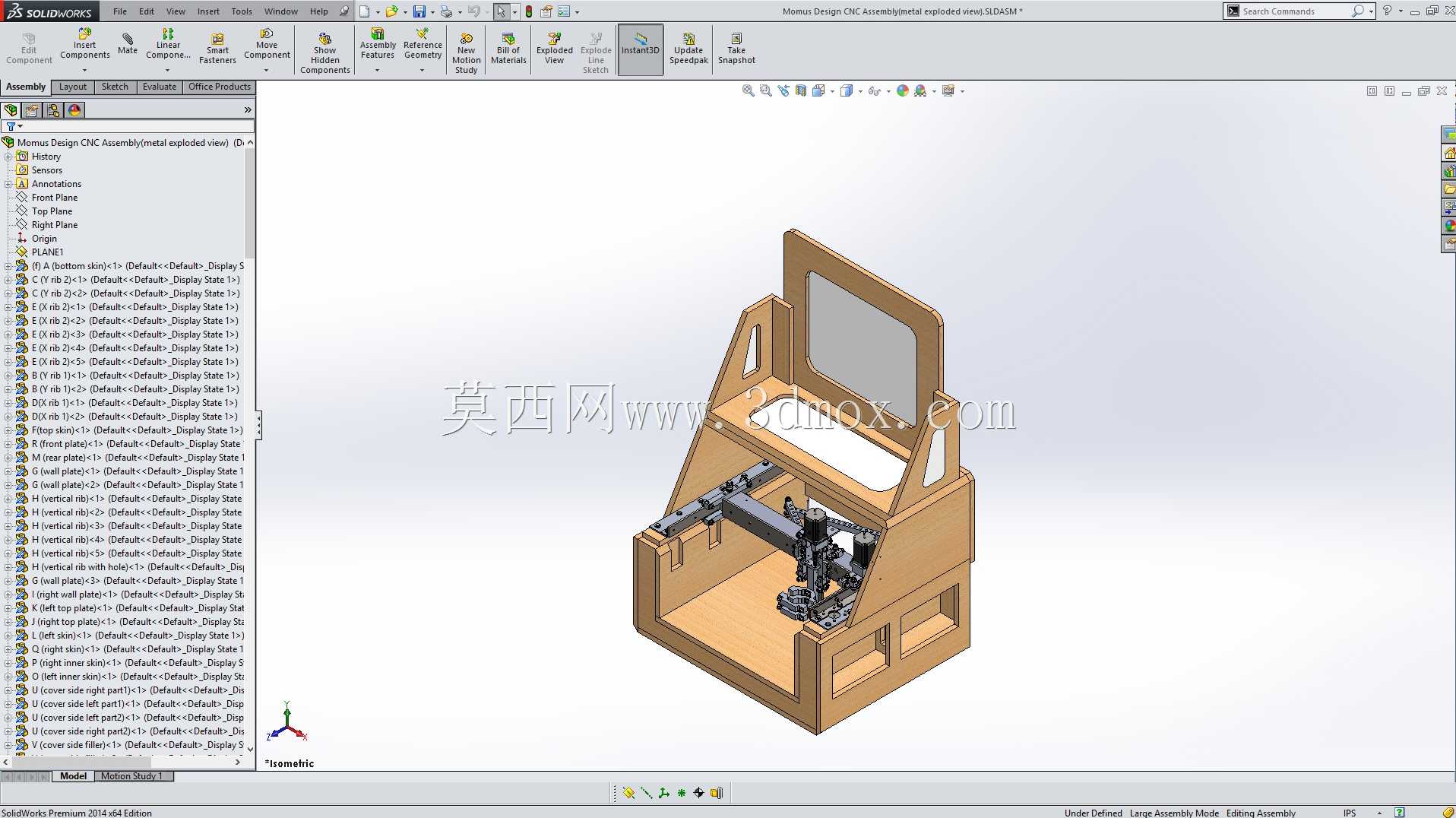

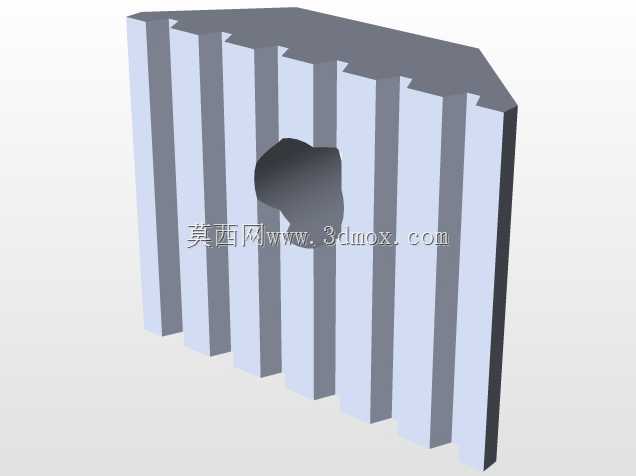

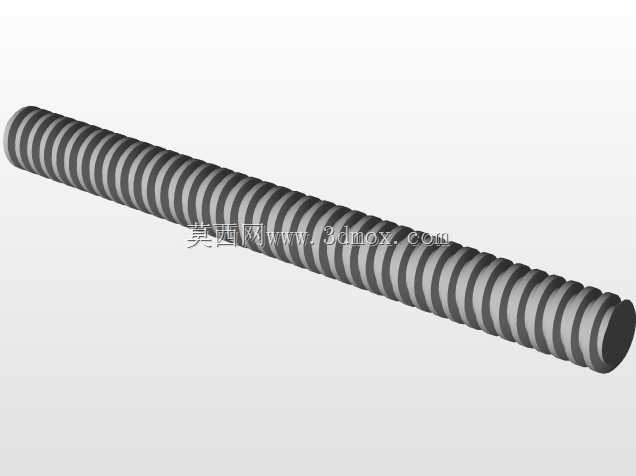

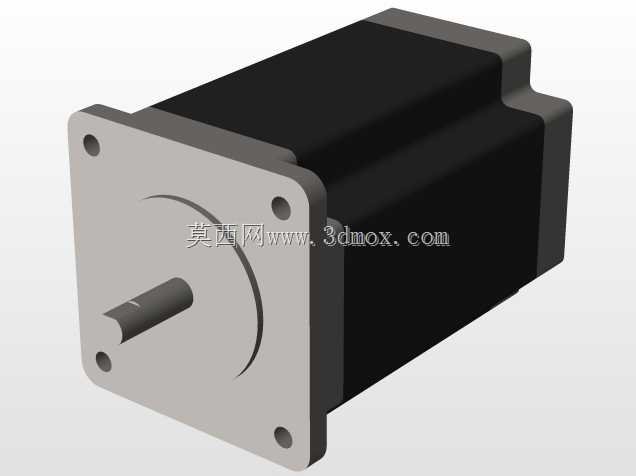

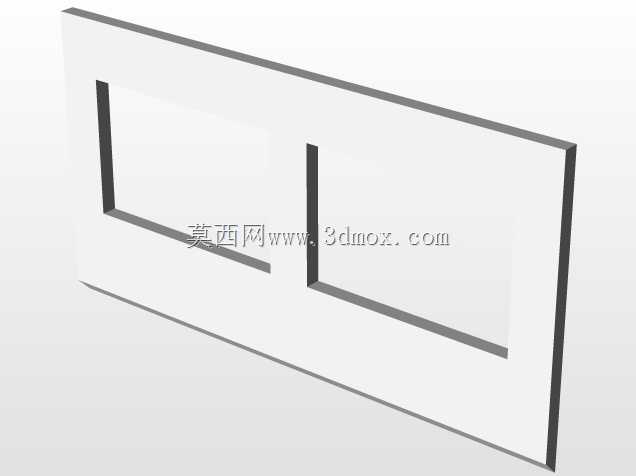

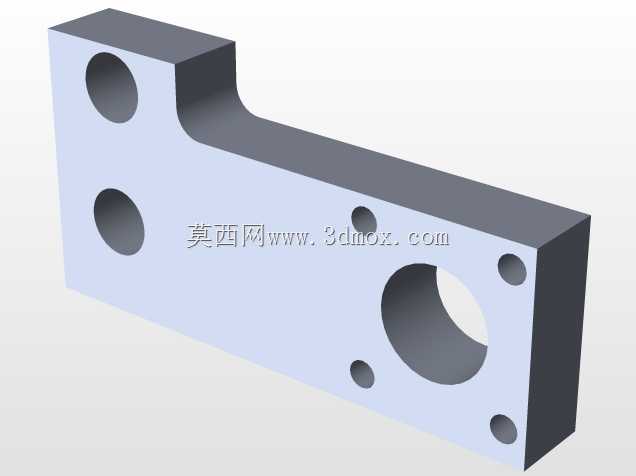

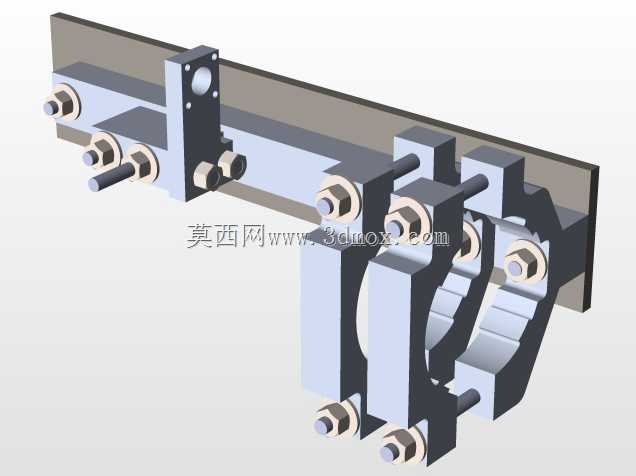

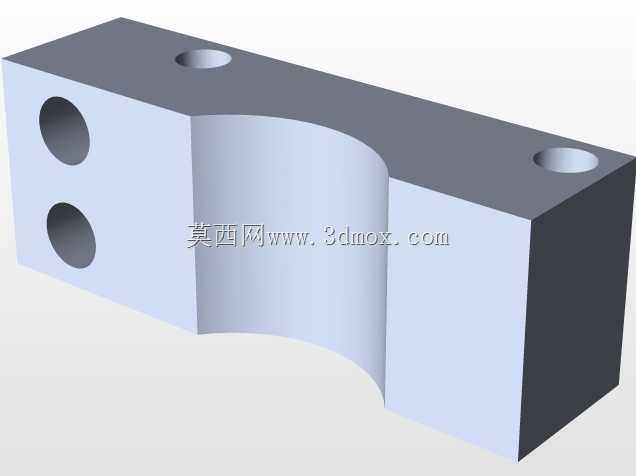

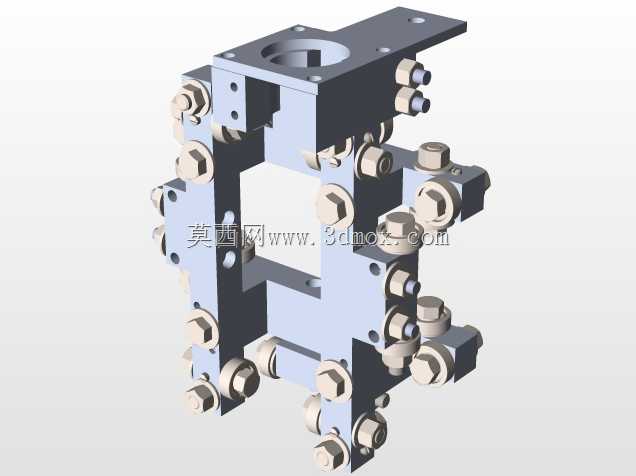

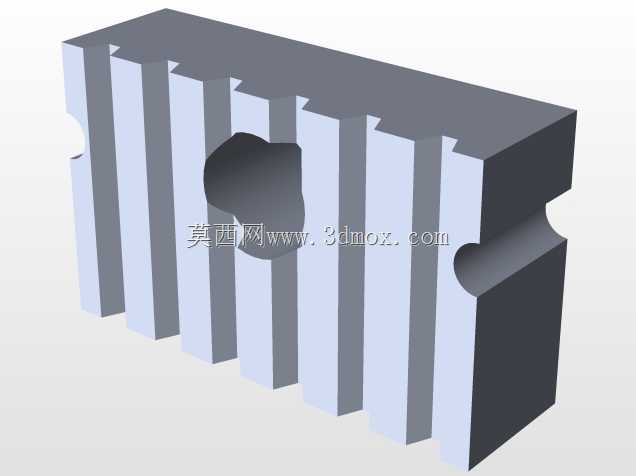

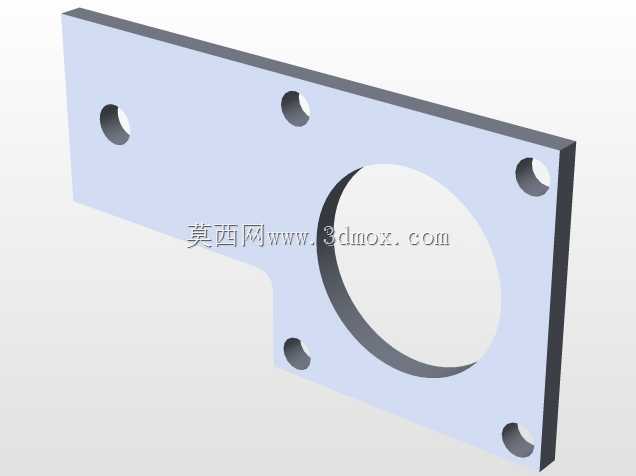

这款小型桌面级数控加工设备，主要面向个人创客、小型工作室以及教学实训场景设计，可放置于常规工作台面使用，无需占用大面积工业生产场地，能够满足小尺寸工件的雕刻、铣削、钻孔等轻量加工需求，适配软金属、塑料、木材、亚克力等多种常见加工材料，既可以用于创意手作的个性化定制加工，也能作为机械数控教学的实操演示载体，帮助学习者直观理解数控设备的运动逻辑与加工原理。设备整体采用立式框架布局，上部设置带透明视窗的上掀式防护舱门，加工过程中关闭舱门可有效阻挡切削碎屑飞溅，同时透明视窗便于操作人员实时观察加工状态，及时调整加工参数；中部为核心加工执行区域，搭载可实现X、Y、Z三轴联动的运动模组，Z轴末端安装加工主轴，可根据加工需求换装不同规格的刀具，Y轴负责承载待加工工件的工作台做前后进给运动，X轴带动主轴组件做左右横向移动，Z轴控制主轴完成上下方向的进刀与退刀动作，三轴配合可实现平面雕刻、浮雕加工、简单轮廓铣削等多种加工动作；下部框架预留了电气元件安装空间与走线槽位，可将驱动板、电源模块等控制组件规整收纳在框架内部，既避免线路外露带来的安全隐患，也让设备整体外观更加整洁利落。在设计思路上，这款设备优先兼顾了结构刚性与组装便捷性，主体框架采用板材拼接式结构，各连接部位设置定位卡槽与加强筋结构，在控制整体重量便于搬运的同时，保证加工过程中框架不会产生明显形变，保障加工精度；运动导轨采用内嵌式安装设计，可减少加工碎屑落在导轨表面造成的运动卡顿，降低日常维护的频次；操作区域设置在设备正面中部，符合人体操作习惯，操作人员站在设备正前方即可完成工件装夹、对刀、加工启停等全部操作，无需频繁调整站位。设备的安装边界充分适配桌面使用场景，整体占地面积不超过常规家用书桌的单块区域，底部预留了固定孔位，可根据使用需求选择直接放置在台面使用，或是通过螺栓固定在专用工作台上提升稳定性；设备后部预留了电源接口与数据传输接口位置，接线时不会干扰正面的操作空间，同时框架侧面预留了散热通风槽，可保证内部电气元件长时间运行时的热量能够及时散出，避免过热造成的元件损坏。
