双杠式受电弓结构设计方案

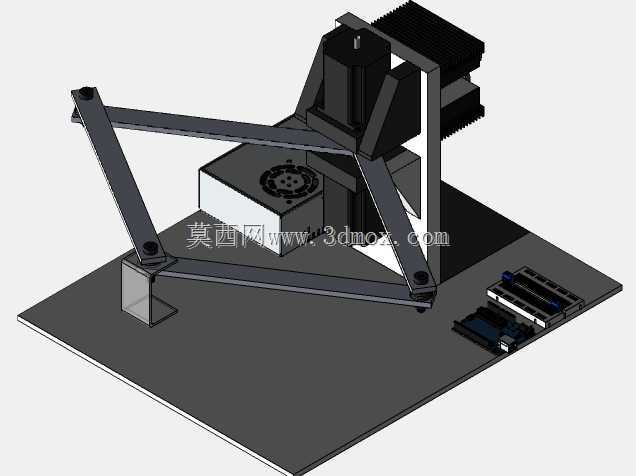

　　该受电弓结构主要应用于轨道交通车辆的车顶取电工况，承担接触网与车辆供电系统之间的电能传导功能，是电力驱动类轨道车辆动力供给链路的核心执行部件。整套结构采用双杠铰接式布局，通过两组平行四边形连杆机构实现弓头的平稳升降动作，相较于单臂式受电弓，双杠结构在升降过程中能始终保持弓头安装面的水平度，避免弓头与接触网接触时出现偏磨、点接触等异常工况，降低接触网导线与碳滑板的异常损耗。

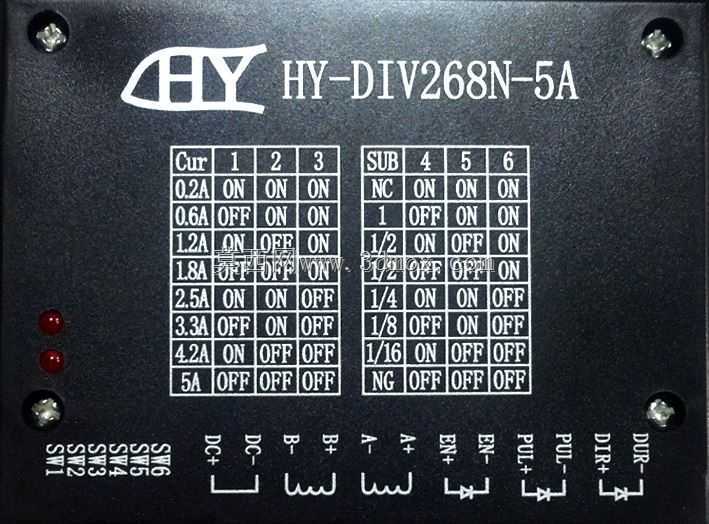

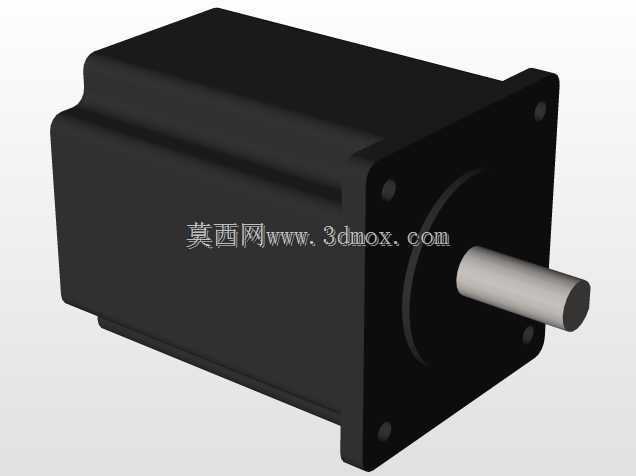

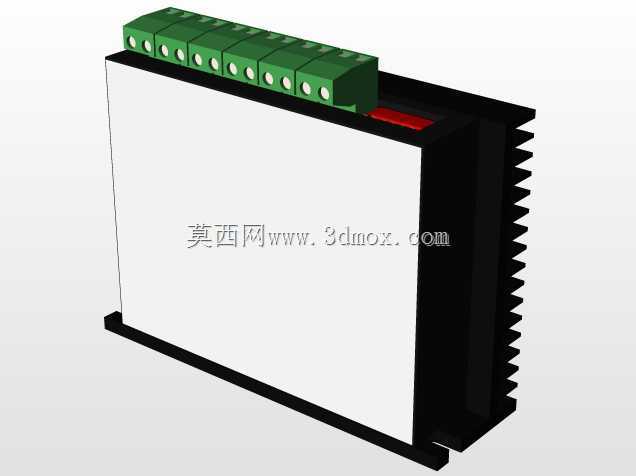

　　设计阶段优先考虑了运动过程的受力均衡性，驱动端采用步进电机作为动力源，搭配减速增扭结构传递动力，通过铰接点的位置排布优化升降行程内的力矩输出曲线，在弓头抬升接触接触网的末端行程设置柔性缓冲区间，避免刚性冲击对接触网和弓头结构造成损伤。底座部分采用平板式安装基准，所有铰接支座、驱动组件、电控元件均集成在安装底板上，安装边界可适配常规轨道交通车辆车顶的安装孔位排布，整体结构的外轮廓在完全收拢状态下不会超出车辆限界要求，抬升最大行程可覆盖常规接触网的高度区间。

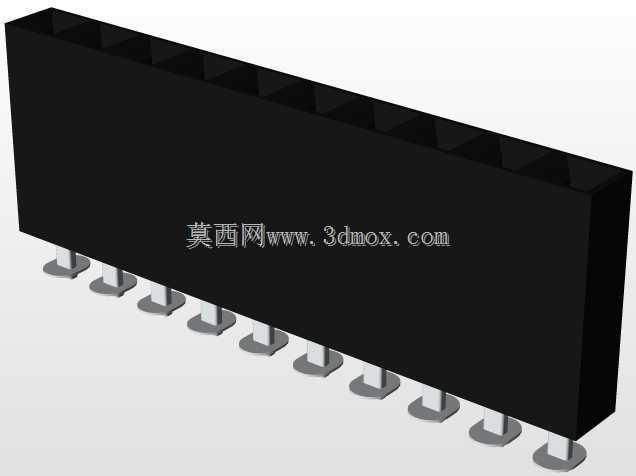

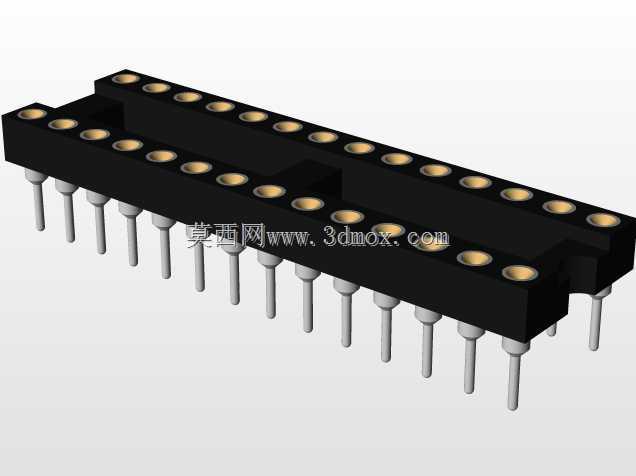

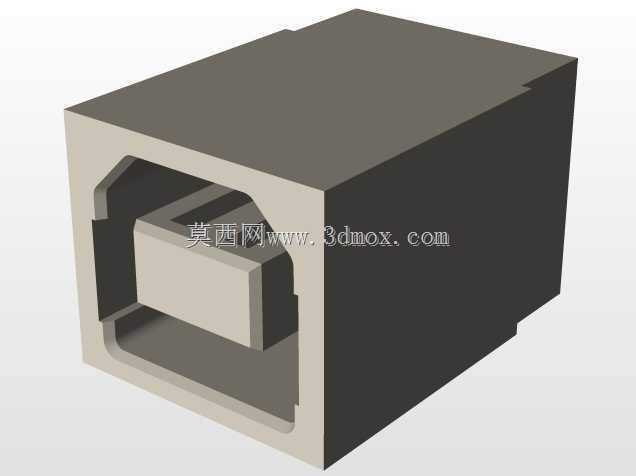

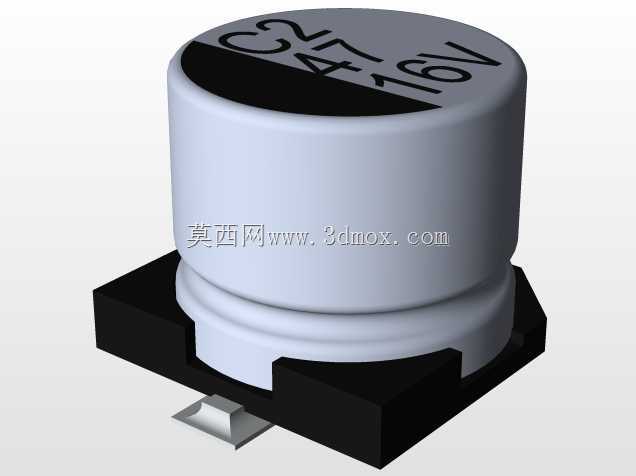

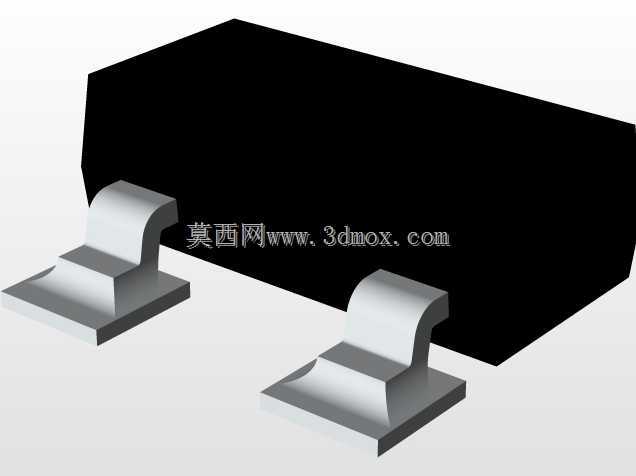

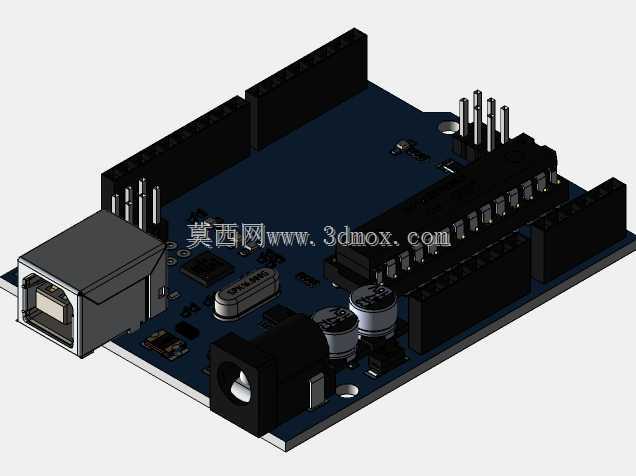

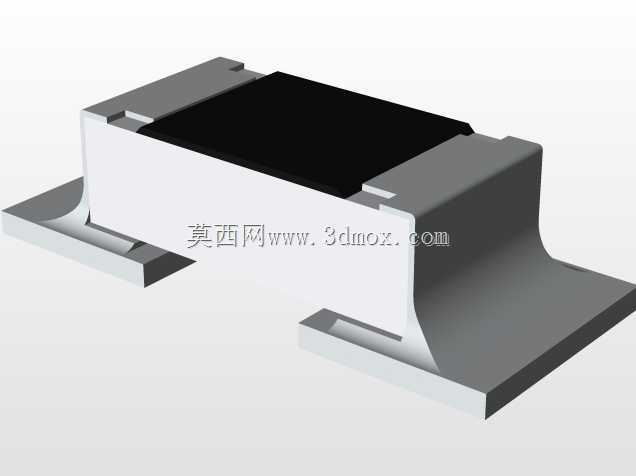

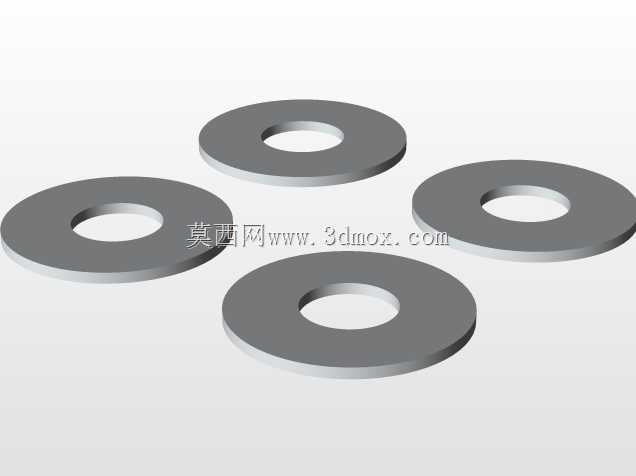

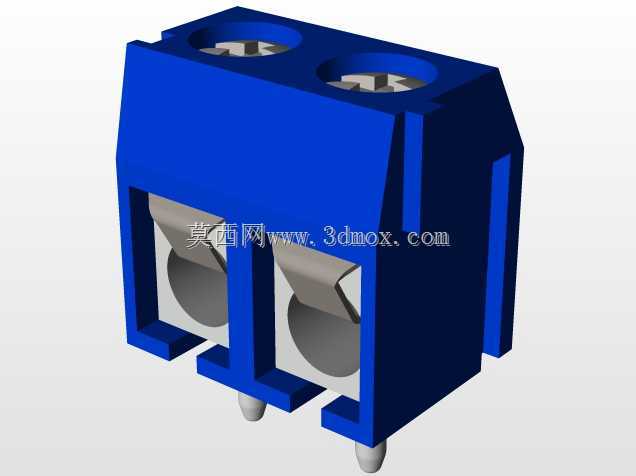

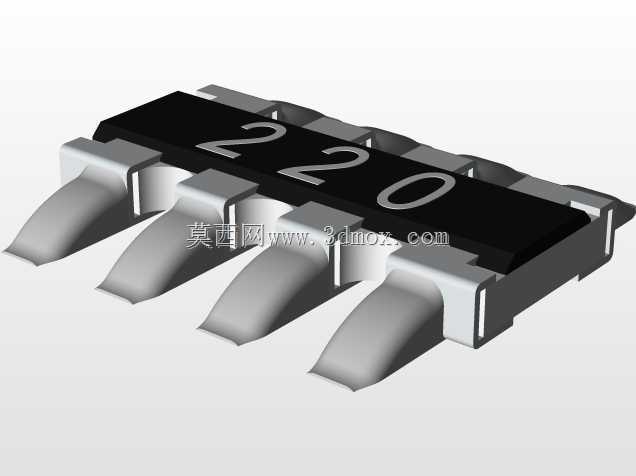

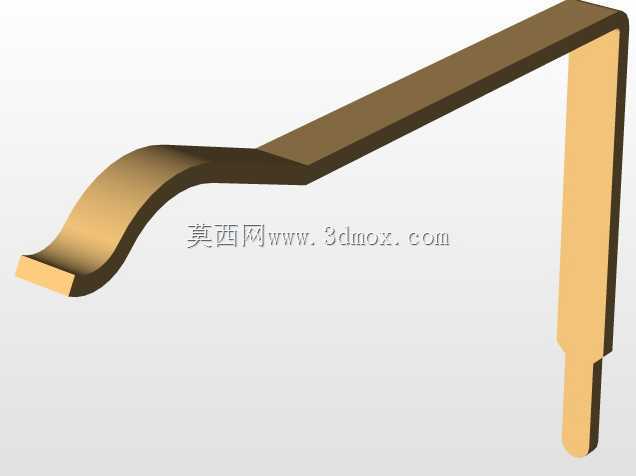

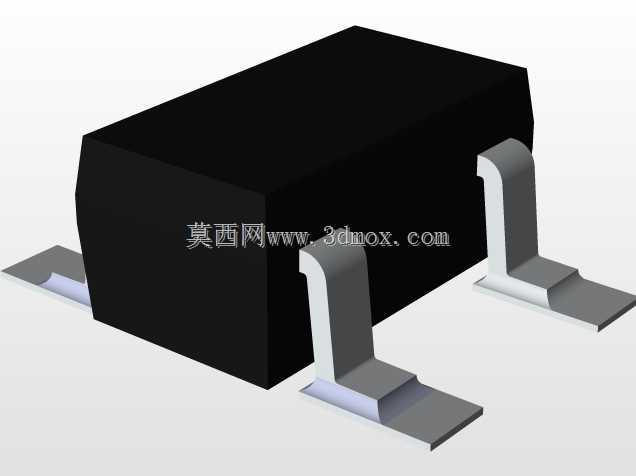

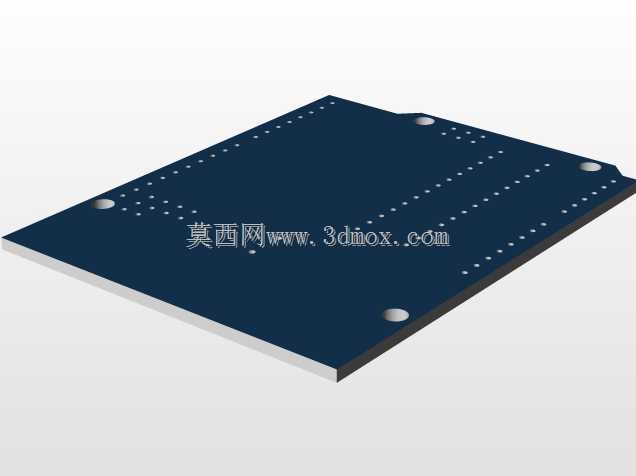

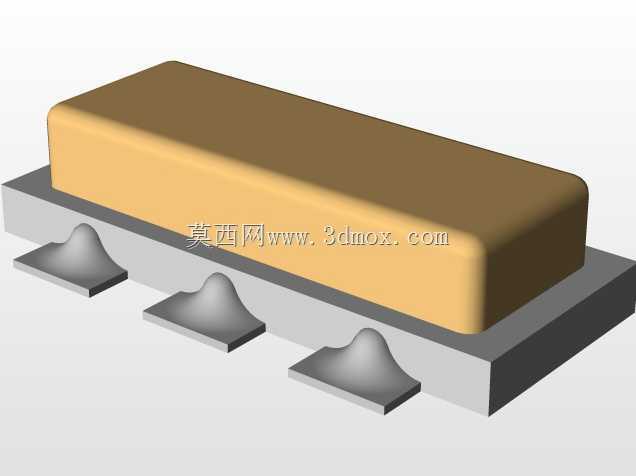

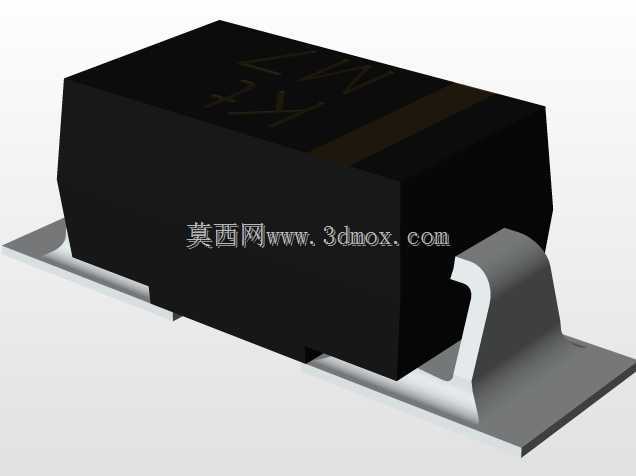

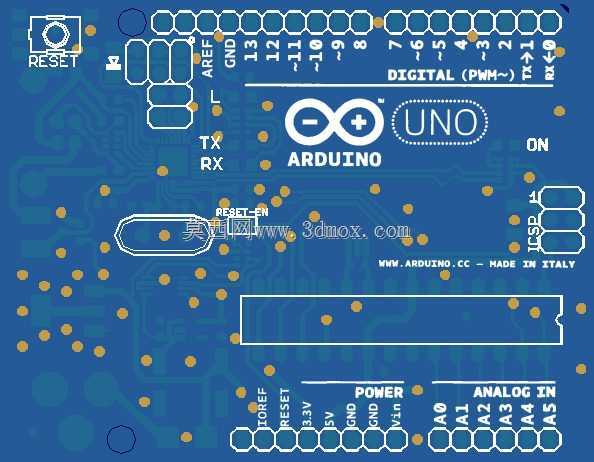

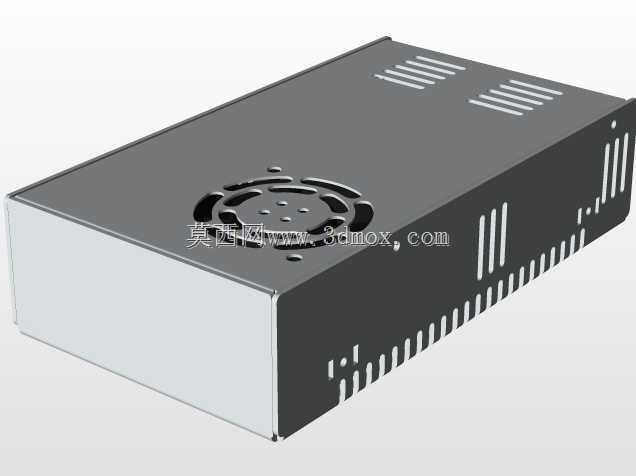

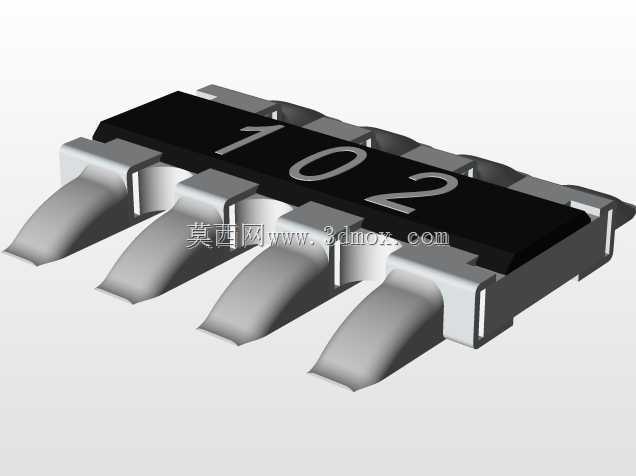

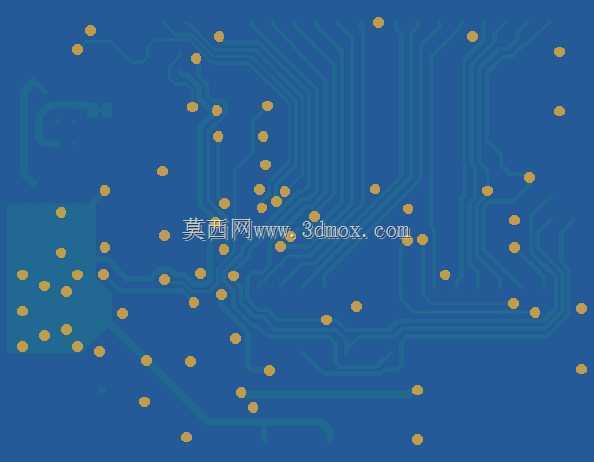

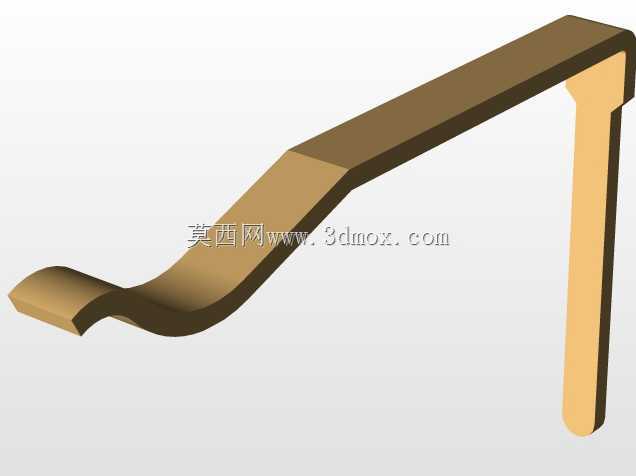

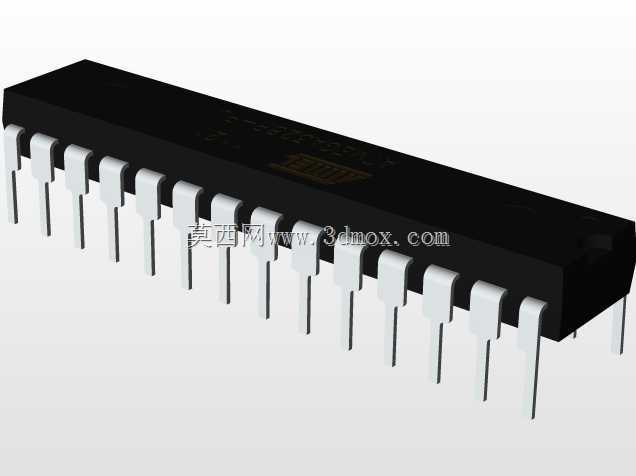

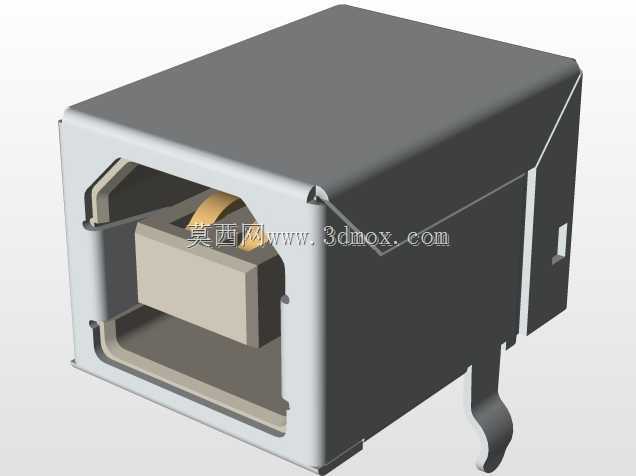

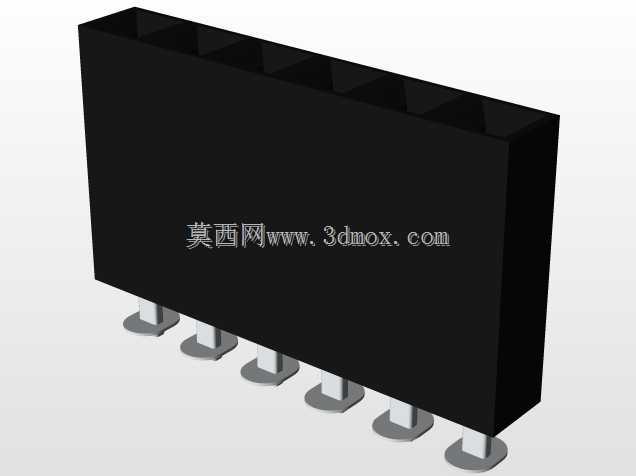

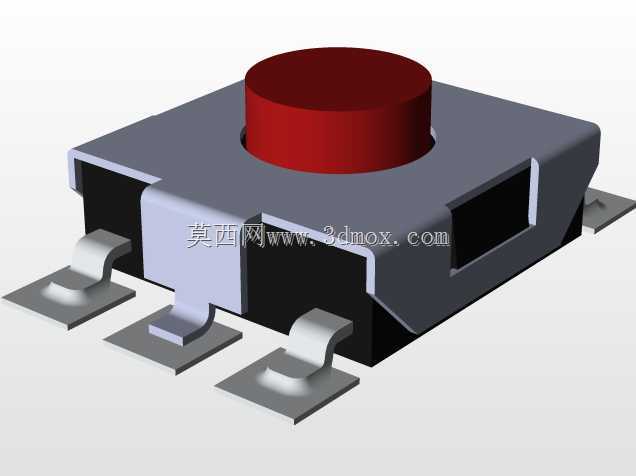

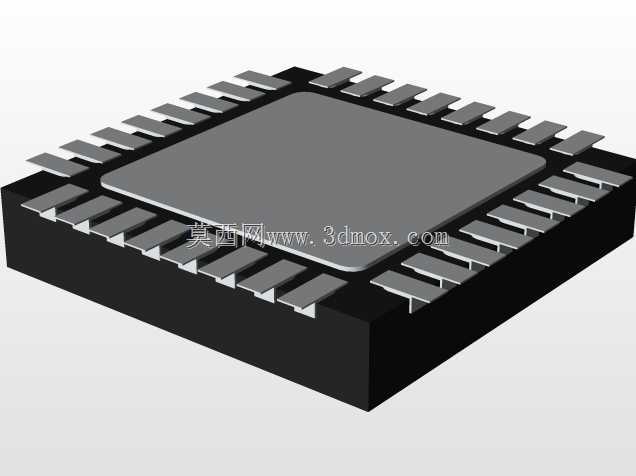

　　结构细节上，连杆构件采用等截面型材加工，铰接位置配置耐磨衬套，降低长期往复运动的磨损量，保证升降动作的重复定位精度；驱动组件旁侧预留了传感器安装位，可适配升弓到位检测、接触压力检测等传感元件的加装需求，方便后续接入车辆的控制系统实现闭环控制。整套结构的运动逻辑清晰，连杆铰接点的公差配合经过反复校核，既保证运动过程无卡滞，又能控制铰接间隙在合理范围内，避免弓头在受流过程中出现异常振动。底板上集成的电控模块排布规整，强弱电区域做了物理分隔，减少驱动回路对信号检测回路的电磁干扰，适配车载工况下的电磁兼容要求。弓头安装位置预留了标准碳滑板的安装接口，可直接适配通用规格的受电弓碳滑板，无需额外做转接结构设计，降低后期运维的配件替换成本。
