线性滑轨式多自由度夹持机械臂结构

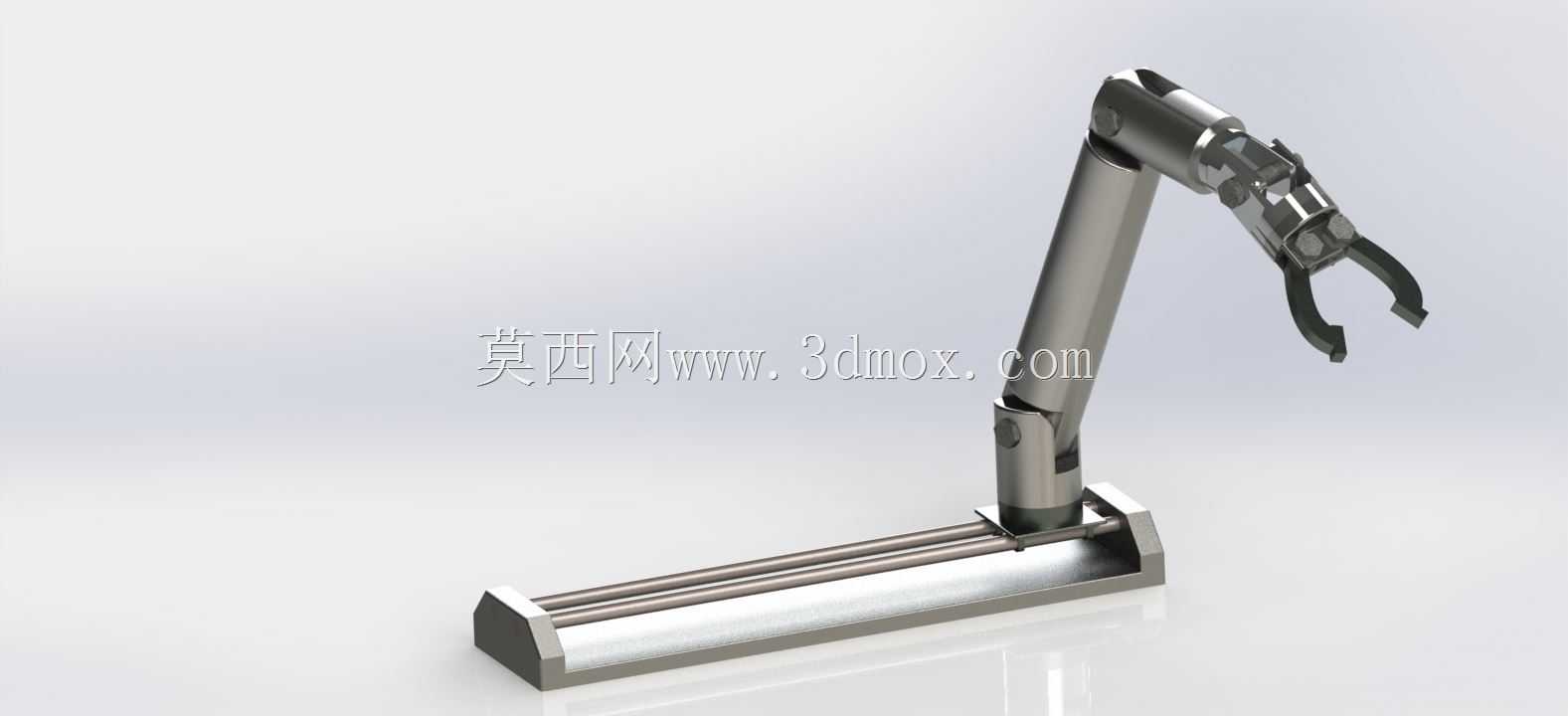

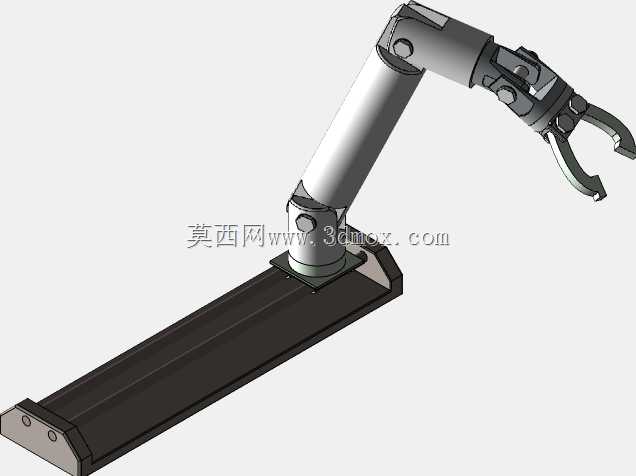

这款线性滑轨式多自由度夹持机械臂，主要面向轻载精密作业场景设计，可广泛应用于电子元器件分拣、实验室样本转运、小型零部件上下料、教学实训演示等领域，能够在有限的工位空间内完成精准的取放、移位、姿态调整动作，替代人工完成重复性高、定位精度要求严苛的操作环节，有效降低人工操作的误差率，提升小型工位的作业自动化水平。从实际用途来看，该机械臂可搭配不同规格的夹爪末端，适配不同外形、材质的小型工件抓取需求，既可以独立作为桌面级作业单元完成单工位操作，也可以多台组网配合流水线完成多工序衔接的物料转运工作，在3C电子装配、轻工产品包装、教学科研实验等场景中都能适配对应的作业需求。在功能特性上，该机械臂采用多关节铰接结构搭配底部线性滑轨的组合设计，关节部位采用铰接回转结构，可实现大角度的姿态调整，夹爪末端采用双指对夹结构，开合行程适配常见小型工件的夹持尺寸，底部的线性滑轨拓展了机械臂的水平作业范围，突破了固定基座机械臂的作业半径限制，能够覆盖滑轨行程内的长条型作业区域，无需额外增设移位机构即可完成长距离的直线点位物料转移。从设计思路来看，整体结构采用模块化设计逻辑，臂身采用等径杆状结构，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动的负载压力，关节铰接处采用同轴定位设计，保证回转运动的同轴度，降低运动过程中的卡顿与偏移风险，底部滑轨采用平行双导轨结构，保证滑台移动过程中的平稳性，避免移动过程中臂身出现晃动影响末端定位精度，夹爪与末端关节采用快换式连接结构，可根据作业需求快速更换不同类型的末端执行器，拓展设备的适用场景。在外形尺寸与安装边界上，该机械臂整体采用立式安装结构，底部滑轨为长条形安装基座，安装时需保证基座安装面的平面度，避免导轨变形影响移动精度，臂身完全伸展后垂直高度适配常规桌面工位的操作高度，不会超出常规小型设备的安装空间限制，水平方向作业范围覆盖滑轨全长加上臂身伸展的最大半径，安装时需在滑轨两端预留足够的安全缓冲距离，避免臂身运动到极限位置时与周边设备发生干涉，夹爪完全张开时的外径尺寸较小，可伸入狭窄的工装间隙内完成工件取放动作，适配紧凑布局的工位安装需求。
