NEMA23规格554盎司步进电机结构设计

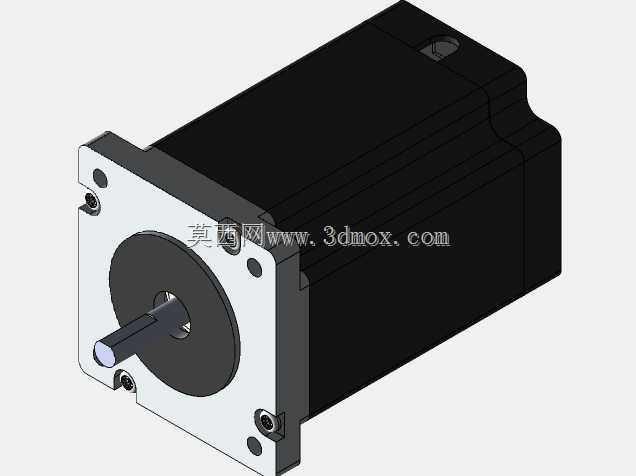

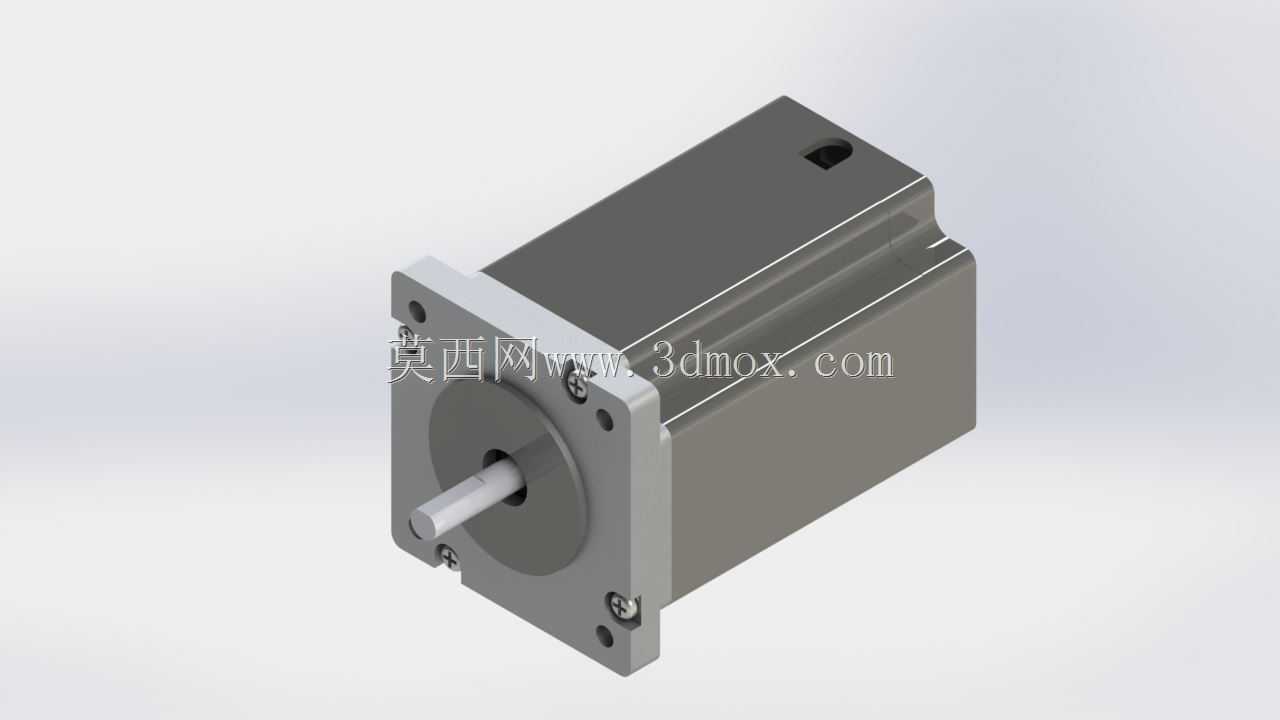

这款NEMA23规格的步进电机，是自动化传动场景里应用极广的动力执行部件，常见于小型数控设备、3D打印传动模组、桌面级机械手、包装送料机构以及各类需要精准开环位置控制的工位中。不同于伺服电机的闭环反馈结构，这类步进电机依靠脉冲信号对应固定步距角的特性，在低速大扭矩、成本可控的点位控制场景里有不可替代的优势，554盎司的保持扭矩参数，刚好覆盖了多数中小型自动化设备单轴驱动的扭矩需求，不会出现扭矩冗余带来的成本浪费，也不会因为扭矩不足导致传动丢步。从实际安装适配的角度看，这款电机严格遵循NEMA23的安装法兰标准，法兰安装孔的孔距、定位止口的尺寸、输出轴的轴径与键槽规格都完全匹配行业通用安装尺寸，设计时不需要额外做安装转接件，直接可以替换同规格的同系列产品，大幅降低设备改型的适配成本。电机本体的外形做了方正的壳体设计，壳体表面带有多道轴向散热筋，在持续运行的工况下可以通过增大散热面积，把绕组产生的热量快速传导到外界，避免长时间运行出现绕组温升过高导致的扭矩衰减问题。输出端采用双轴承支撑结构，相比单轴承的同尺寸电机，能承受更大的径向负载，在带动同步轮、丝杠等传动件时，不会因为径向力过大出现输出轴偏摆、轴承过早磨损的问题。设计这款模型的时候，是从实际测绘的实物尺寸出发还原的，每一处安装边界都做了精准的尺寸校核，比如后端出线的位置、安装螺丝的沉孔深度、轴伸端的长度公差，都完全匹配实物的装配要求，不管是做设备的整体布局干涉检查，还是做安装支架的结构设计，都可以直接调用这个模型做装配验证，不需要反复核对实物尺寸调整结构。在实际设备选型中，这类电机的安装空间预留需要注意本体的长度尺寸，不同扭矩的NEMA23电机本体长度差异较大，这款554盎司扭矩的电机本体长度对应中长机座规格，设计安装腔的时候要预留足够的轴向空间，同时要注意后端编码器或者阻尼器的加装空间，如果需要加装刹车模块，还要在后端预留对应的安装尺寸。另外电机的出线方向做了侧向出线的设计，在空间紧凑的设备里，可以避免线缆弯折半径不足导致的线缆损伤，也能减少轴向的空间占用。从功能特性上看，这款电机的步距角为常规的1.8度，配合对应的驱动器可以实现整步、半步甚至细分驱动，满足不同传动精度的需求，在低速运行时的振动控制也做了对应的结构优化，定转子的齿槽对齐精度更高，细分驱动下的运行平稳性更好，不会出现明显的低频振动问题，适合用在对运行平稳性有一定要求的传动场景，比如小型雕刻机的主轴进给、点胶设备的位移驱动等工位。
