五轴数控铣床NMV5000结构设计方案

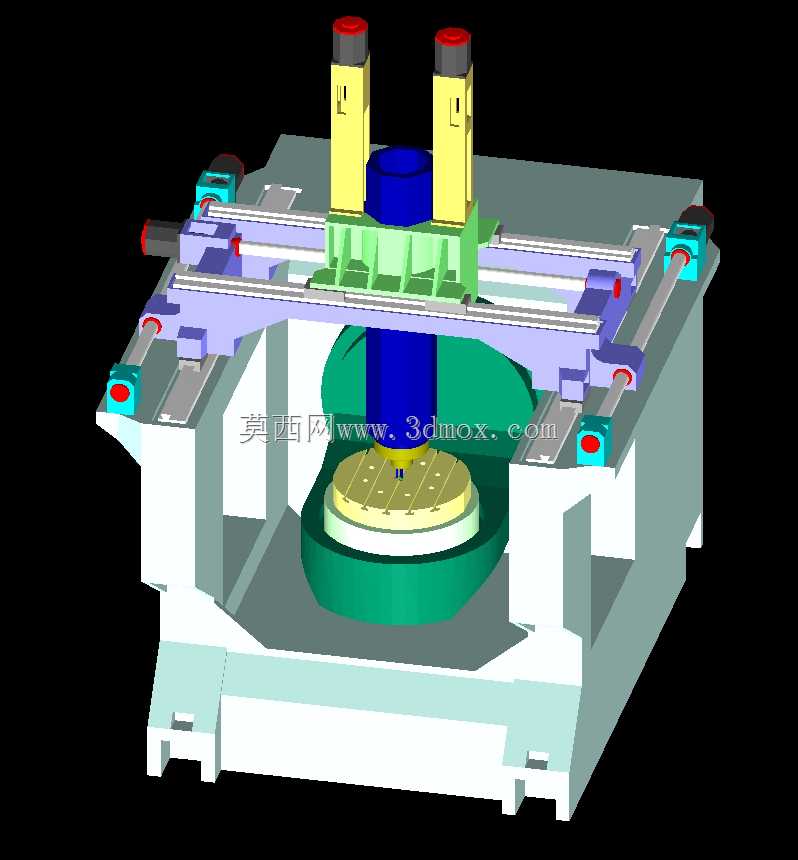

这款五轴数控铣床主要面向高端精密零部件加工场景，可覆盖航空航天复杂结构件、汽车精密传动部件、模具型腔型芯、医疗器械高精度零件等多领域的加工需求，能够在一次装夹定位后完成工件五个面的铣削、钻孔、镗孔、攻丝等多工序加工，大幅减少多次装夹带来的定位误差，有效提升复杂曲面零件的加工精度与生产效率。设备采用龙门式双立柱对称结构设计，床身采用整体式高刚性铸铁材质，经过时效处理消除内应力，能够承受大切削量加工时的载荷冲击，保证长期运行的结构稳定性。X、Y轴采用重载线性导轨搭配高精度滚珠丝杠传动，导轨跨距经过优化设计，兼顾高速移动的响应速度与重切削时的承载能力，两侧对称布置的伺服驱动单元可实现双驱同步进给，避免长行程传动带来的扭矩损失与位置偏差。Z轴配置双平衡油缸结构，平衡滑枕与主轴单元的自重，保证Z轴上下进给的平稳性，避免垂直方向进给出现爬行或下坠问题。主轴单元采用高转速高精度电主轴，搭配环形冷却结构，可长时间维持主轴运行温度稳定，保障高速加工时的回转精度，主轴端面配置气幕防护结构，避免切削液与金属碎屑进入主轴内部损坏轴承。设备下方配置大直径回转工作台，可实现C轴360度连续回转，搭配A轴摆动结构，可实现工件任意角度的姿态调整，配合主轴的进给运动完成复杂空间曲面的连续加工，工作台采用T型槽结构设计，可适配通用夹具与定制专用夹具，满足不同规格工件的装夹需求，工作台周边设置全包围式切削液回流槽，可将加工过程中喷射的切削液统一导流至设备底部的排屑系统，配合链板式排屑装置可自动排出加工产生的金属碎屑，减少人工清理的工作量。设备的安装边界充分考虑车间布局需求，整体占地面积紧凑，床身底部设置可调式减震垫铁，可在普通硬化车间地面完成安装调平，无需额外制作专用地基，降低车间部署的成本与周期，两侧的线性轴行程覆盖范围可满足中小型精密零件的全尺寸加工需求，操作侧预留足够的工件上下料空间，方便操作人员完成工件装夹、刀具更换、加工状态观测等操作，设备上部预留的电气与管路安装空间可规整布置伺服线缆、冷却管路、润滑管路，避免管线干涉运动部件，同时方便后期的维护检修。整体结构设计充分兼顾刚性、精度、操作便利性与维护便捷性，可满足精密加工车间连续化生产的使用需求。
