多规格航模舵机伺服电机结构设计

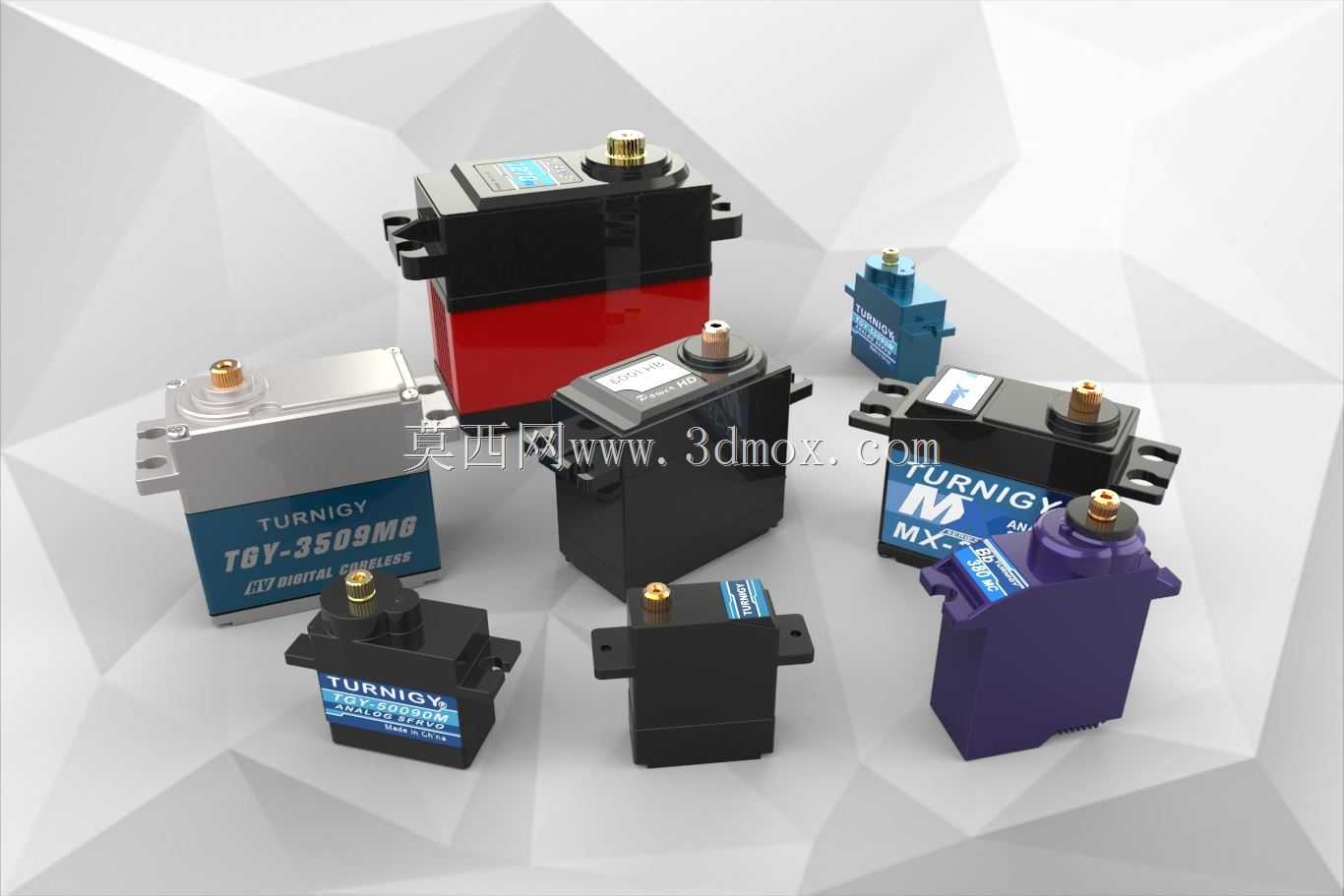

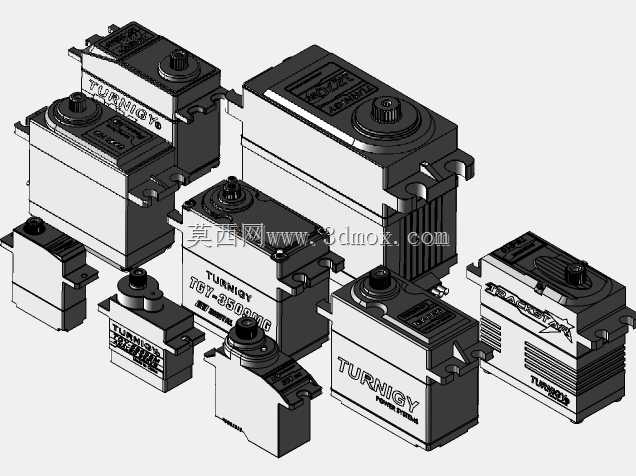

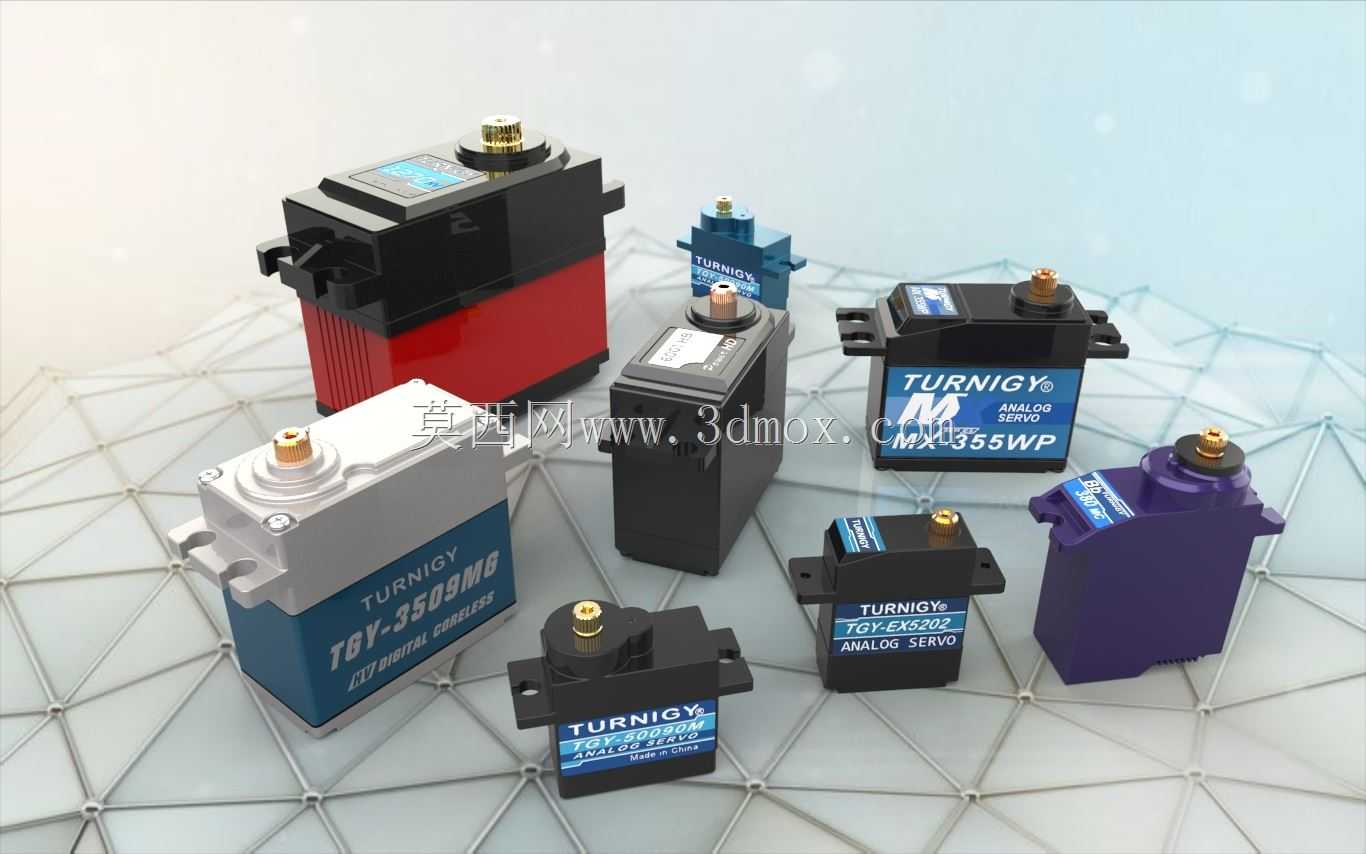

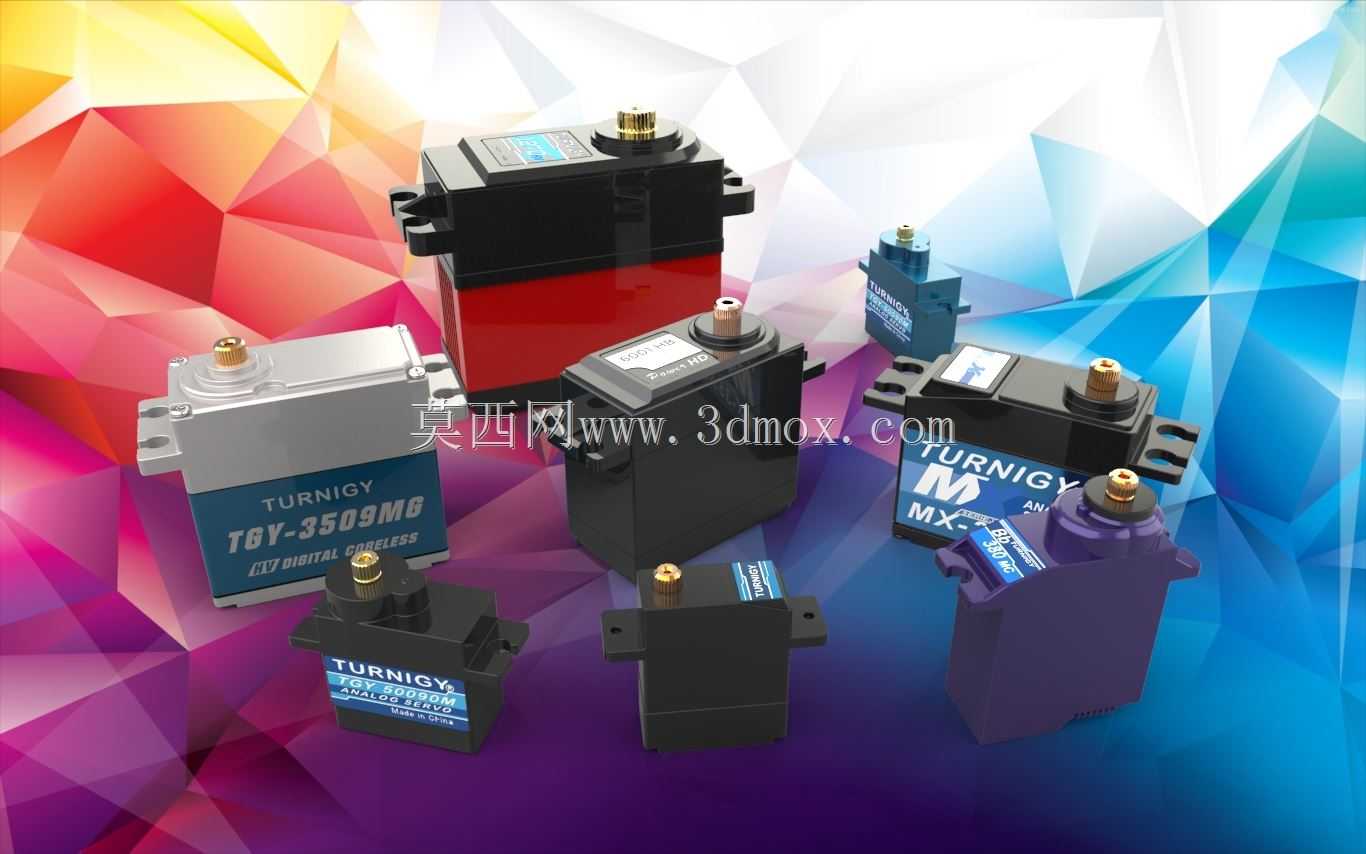

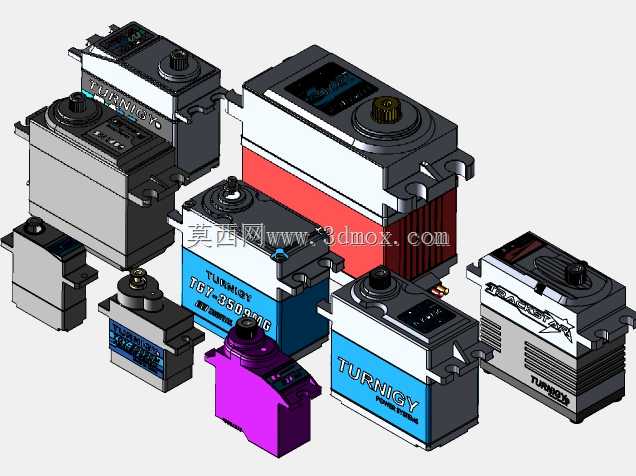

本次呈现的是多款不同规格的航模用伺服舵机结构设计，这类伺服电机是航模、小型自动化执行机构中的核心动力执行部件，广泛应用于航空模型舵面控制、车模转向驱动、小型机器人关节动作、智能玩具动作执行等场景，能够根据控制信号输出指定角度的转动动作，精准带动负载完成预设的位移、角度调整需求。

从产品功能特性来看，不同规格的舵机对应不同的扭矩输出等级，大尺寸红黑配色款可输出大扭矩，适配需要较大驱动力的航模主舵面、重载小型机械臂关节等场景；中等尺寸的蓝标款扭矩输出均衡，兼顾响应速度与负载能力，可适配多数固定翼航模副翼、车模转向机构的使用需求；微型尺寸的黑、紫色款体积小巧重量轻，适合对安装空间、整机重量有严格限制的小型室内航模、微型仿生机器人关节等场景。所有舵机均采用直流有刷电机搭配减速齿轮组的结构，将电机的高转速低扭矩输出通过齿轮减速转换为低转速高扭矩的转动输出，输出轴顶端配备标准舵机安装盘，可适配不同规格的舵机摇臂，满足不同连接结构的装配需求。

在设计思路上，该系列舵机采用模块化的设计逻辑，外壳统一采用高强度工程塑料注塑成型，兼顾结构强度与轻量化需求，内部减速齿轮组根据不同扭矩等级匹配对应模数的齿轮，大扭矩款采用金属齿轮提升负载能力，小扭矩款采用工程塑料齿轮降低整机重量与运行噪音。电位器与控制电路板集成在壳体内部，实现位置反馈的闭环控制，保证转动角度的控制精度，接线端统一采用标准三针接口，适配主流的航模控制器、舵机驱动板的连接需求，降低用户的接线适配成本。

从外形尺寸与安装边界来看，不同规格舵机的安装孔位均遵循行业通用的标准间距设计，大尺寸款的安装耳间距、输出轴中心高度均匹配标准大舵机的安装尺寸，可直接替换同规格的传统舵机产品；中等尺寸款适配标准中型舵机的安装位，无需修改安装结构即可完成装配；微型款的安装尺寸符合微型舵机的通用规范，可直接嵌入狭小的安装空间内。所有舵机的输出轴转动范围均覆盖常用的0-180度区间，部分规格可通过控制信号调整实现更大角度的转动，满足不同场景的动作行程需求，壳体侧面预留的散热间隙可在长时间高负载运行时及时散出内部热量，提升连续运行的稳定性，输出轴处的密封结构可阻挡日常使用中的灰尘、少量溅水进入壳体内部，延长产品的使用寿命。
