真实尺寸大功率HD伺服舵机结构设计

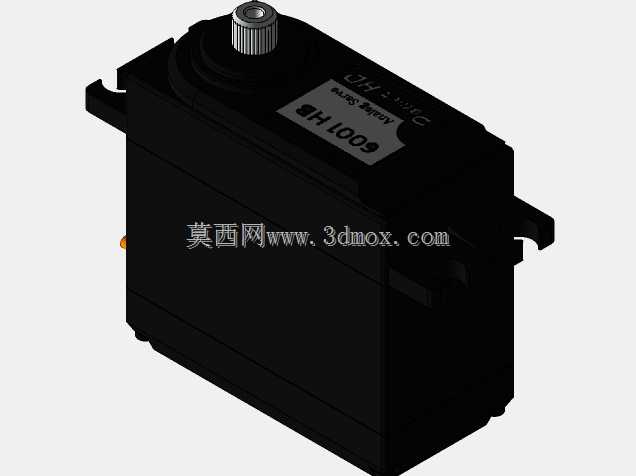

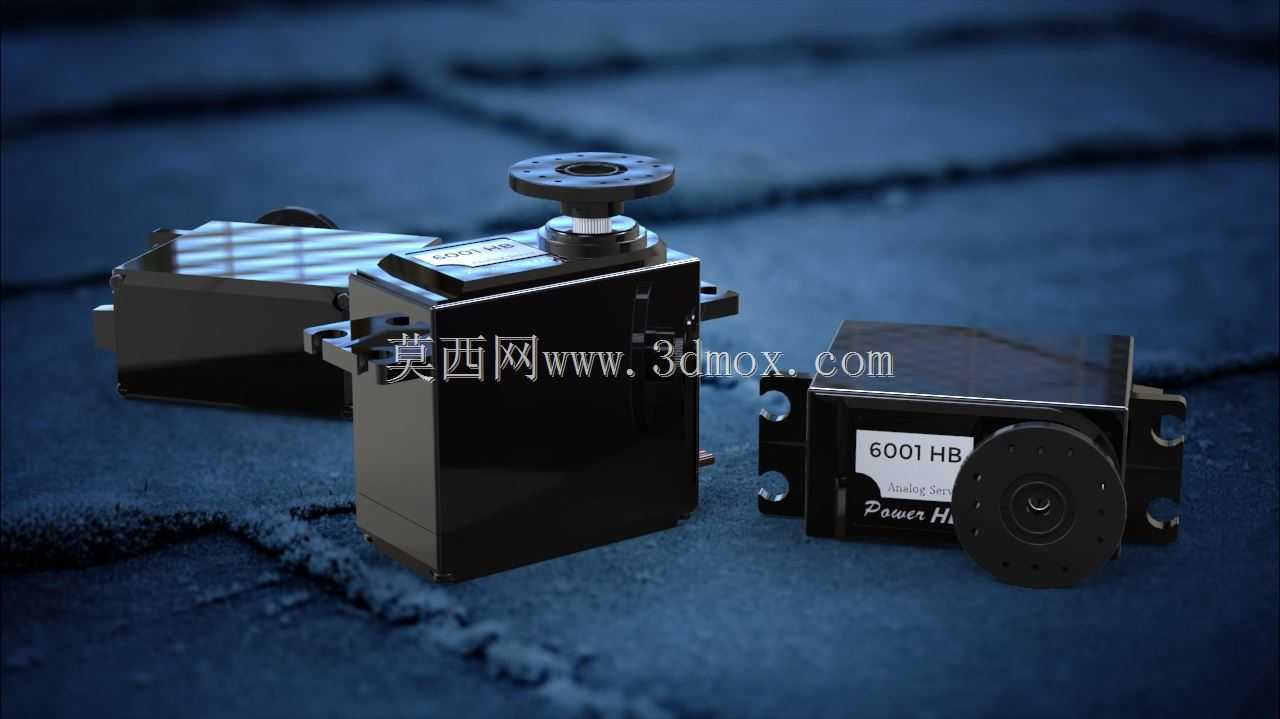

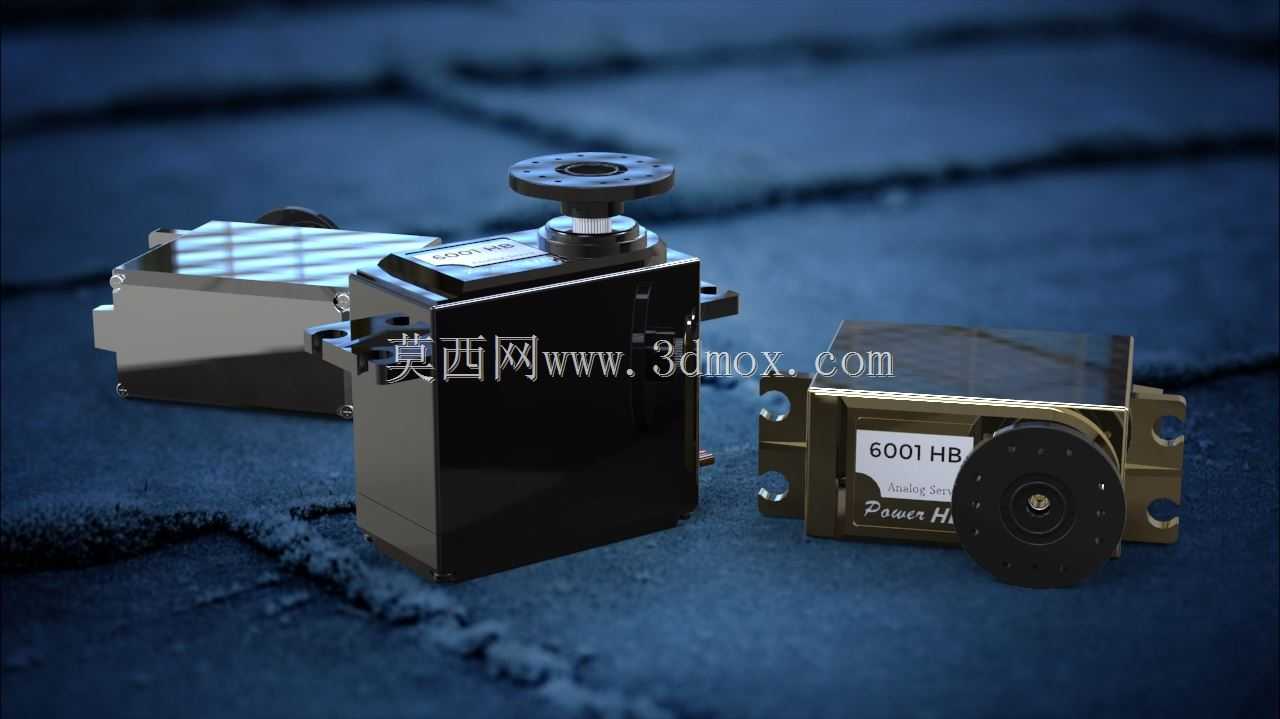

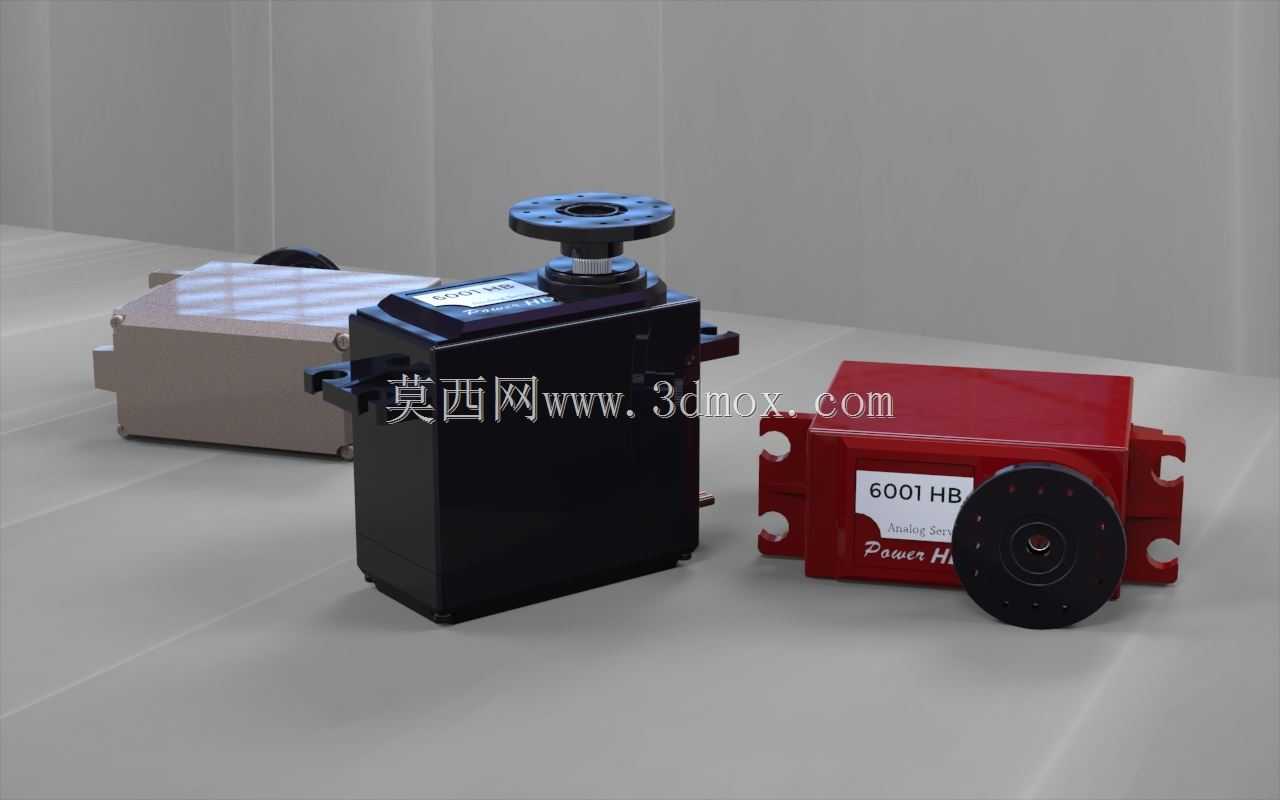

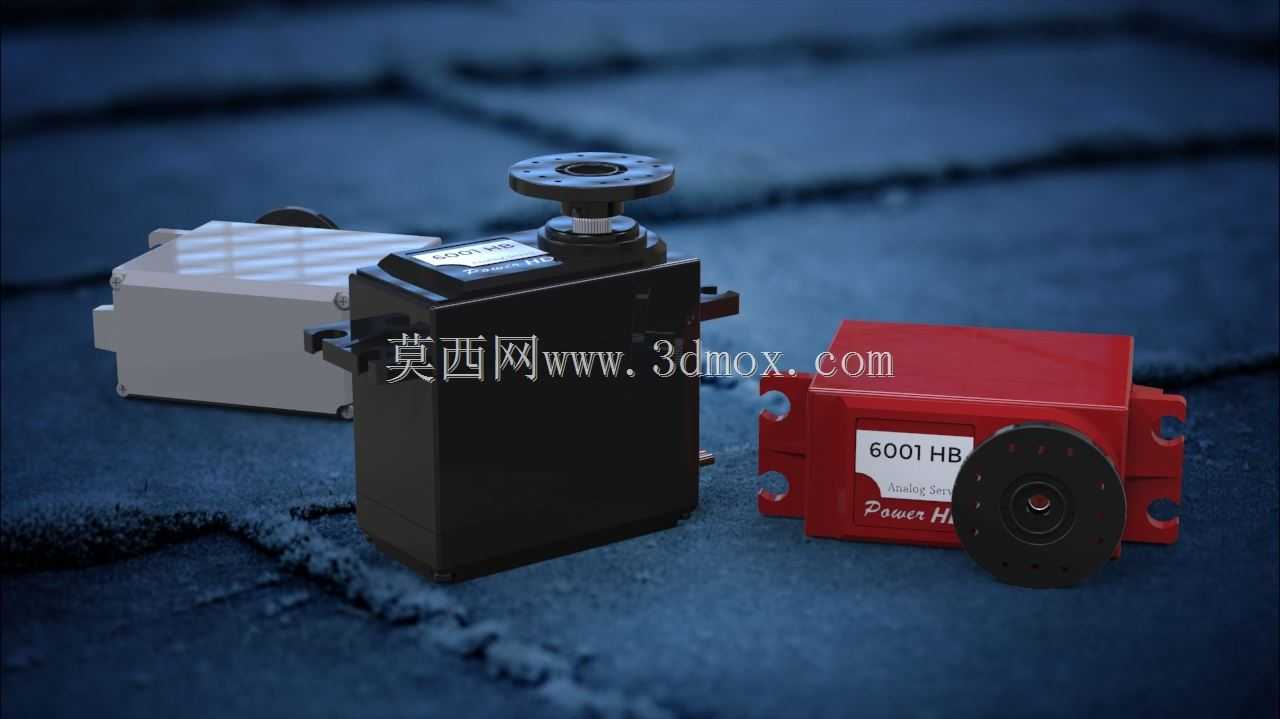

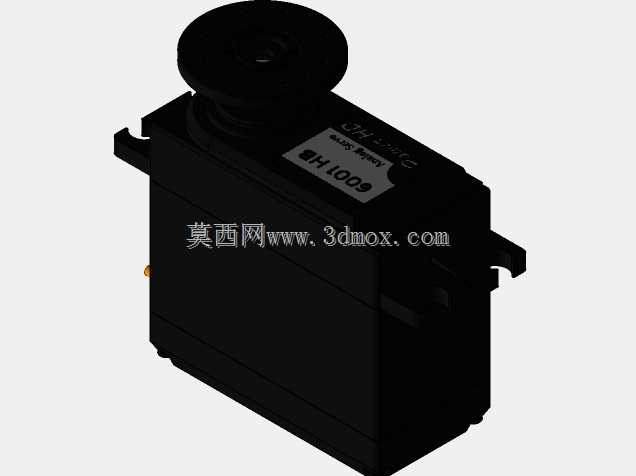

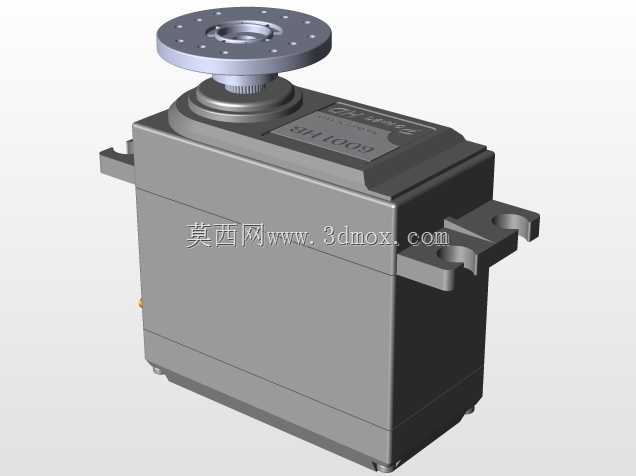

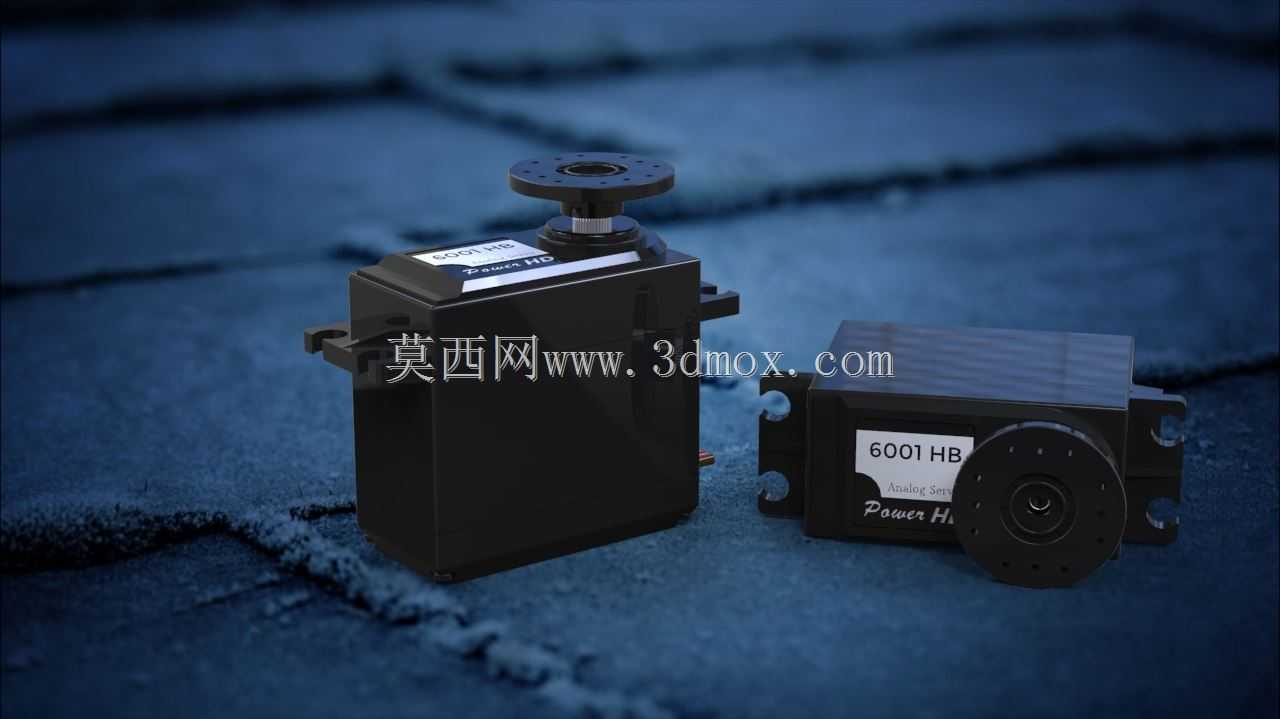

这款大功率HD伺服电机是面向重载执行场景开发的动力输出部件，其三维结构完全按照实物真实尺寸还原，可直接用于机械系统的装配校验、运动仿真与结构适配验证。在实际工业应用场景中，这类大功率伺服舵机常被部署在重载机械臂关节驱动、大型航模舵面控制、工业自动化生产线的工位切换执行端、特种巡检机器人的运动关节、智能物流设备的货叉转向机构等场景，相比普通小功率舵机，它能够承受更高的负载扭矩，在持续带载运行时保持稳定的位置控制精度，不会因为负载波动出现舵盘偏转、定位偏移的问题。从功能特性来看，这款伺服电机集成了直流驱动单元、减速齿轮组、位置反馈模块与信号控制电路，能够根据输入的PWM控制信号输出对应角度的偏转动作，同时内置的过载保护结构可以在负载超出额定阈值时触发保护机制，避免内部齿轮打齿、驱动电路烧毁的问题，外壳采用高强度工程塑料与金属嵌件结合的结构，既能够控制整体自重，又可以在安装点位提供足够的结构强度，抵御运行过程中的振动与冲击。在设计思路上，这款模型完全还原了实物的装配逻辑：主体外壳分为上下扣合的两个腔体，上腔体布置控制电路板与信号接线端口，下腔体布置驱动电机与多级减速齿轮组，输出端采用标准舵盘安装法兰，预留了统一规格的安装螺孔，能够兼容市面上常规的舵机摇臂、连接法兰等配件，不需要额外做转接结构设计。从外形尺寸与安装边界来看，这款伺服电机的主体为方正的盒式结构，两侧预留了标准的耳式安装位，安装孔的孔距、孔径都符合大尺寸舵机的通用安装规范，输出轴位于壳体前端的中心位置，轴伸长度、轴径以及配套的舵盘连接齿形都和实物完全一致，在进行整机装配设计时，可以直接将该模型导入装配体，校验安装空间是否存在干涉，确认输出轴的运动行程范围内是否会和周边结构件产生碰撞，同时也可以根据模型的外壳结构设计对应的固定支架、防护外罩等配套部件。不同配色的外壳版本对应不同的扭矩档位，在结构细节上也做了差异化的还原，比如红色高扭矩版本的壳体加强筋更密集，安装耳的厚度更大，黑色版本则兼顾了轻量化与扭矩输出，灰色版本侧重成本控制与常规负载场景适配，三个版本的安装孔位完全兼容，可以在同一安装点位根据负载需求替换不同规格的产品，不需要修改配套的固定结构。
