工业数显型压力检测变送装置结构设计

这款数显压力变送装置主要面向工业过程控制领域的压力检测场景，可广泛适配石油化工、电力冶金、水处理、制药等行业的流体管路、承压罐体的压力实时监测与信号远传需求，能够将被测介质的压力参数转换为标准工业电信号，对接中控室的DCS、PLC等控制系统，实现生产过程压力参数的闭环管控，保障生产环节的压力参数稳定在工艺允许区间，避免超压引发的生产安全隐患，同时降低人工现场巡检的作业强度。

从实际用途来看，该装置可直接安装在工业管路的取压口位置，既可以通过自带的数显屏就地实时显示当前被测压力数值，方便现场巡检人员快速读取点位压力状态，也能将压力信号转换为标准传输信号远传至控制端，满足远程监控、数据记录、超限报警的多重需求，适配气体、液体、蒸汽等多种常见工业介质的压力检测，针对不同腐蚀等级的介质还可通过更换接液材质适配特殊工况。

产品功能特性上，采用一体化的防爆型壳体设计，外壳具备足够的结构强度与防护能力，可适应户外、高湿、轻度腐蚀等复杂工业现场环境，前端的圆形数显窗采用透明防护材质，既保证读数清晰，也能阻挡现场粉尘、飞溅液体侵入内部电路；数显模块采用大字号数码显示，现场读数直观清晰，即使在光线不佳的厂区环境也能快速识别数值；下部的螺纹连接结构采用标准工业管螺纹设计，配合密封结构可保证取压连接的密封性，避免介质泄漏影响测量精度。

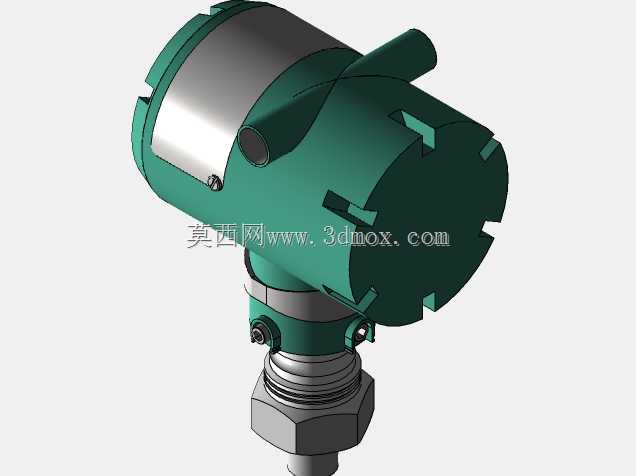

设计思路上，整体采用模块化分层布局，上部为显示与电路处理舱，中部为信号变送转换模块，下部为压力传感芯体与安装连接结构，各模块之间通过密封结构分隔，既方便后期的维护校准，也能避免接液部分的介质渗入电路舱造成器件损坏；壳体的流线型设计可减少现场积灰积水，侧面的电气接口采用标准工业航插结构，方便现场布线接线，同时保证接线处的防护等级。

外形尺寸与安装边界方面，整体采用立式安装结构，主体显示舱的直径适配常规工业仪表的安装开孔需求，下部的外螺纹连接段长度满足常规管壁、罐壁的安装厚度要求，安装时仅需在被测点位预留对应规格的内螺纹取压口，将装置旋紧密封即可完成机械安装，后续完成电气接线即可投入使用，安装过程无需额外定制复杂的安装支架，适配绝大多数工业现场的现有取压点位改造与新装需求，装置整体的径向尺寸紧凑，不会占用过多管路周边的操作空间，方便现场人员开展相邻设备的操作与维护作业。
